درباره اتوکلیماتورها Autocollimators

درباره Autocollimators

اتوکلیماتورها ابزارهای نوری هستند که جابجایی های زاویه ای را با حساسیت بالا اندازه گیری می کنند. آنها برای تراز کردن اجزای نوری و اندازه گیری انحرافات نوری و مکانیکی استفاده می شوند.

اتوکلیماتورها از یک تلسکوپ و یک کولیماتور تشکیل شده اند، دستگاهی که پرتوی از ذرات یا امواج را باریک می کند. آنها پرتوی از نور هماهنگ را به یک بازتابنده خارجی می فرستند که تمام یا بخشی از پرتو را به دستگاه بازتاب می دهد. این پرتو سپس توسط یک فتودکتور متمرکز و حس می شود. تفاوت بین پرتو ساطع شده و پرتو منعکس شده اندازه گیری می شود.

نمودار خودکار

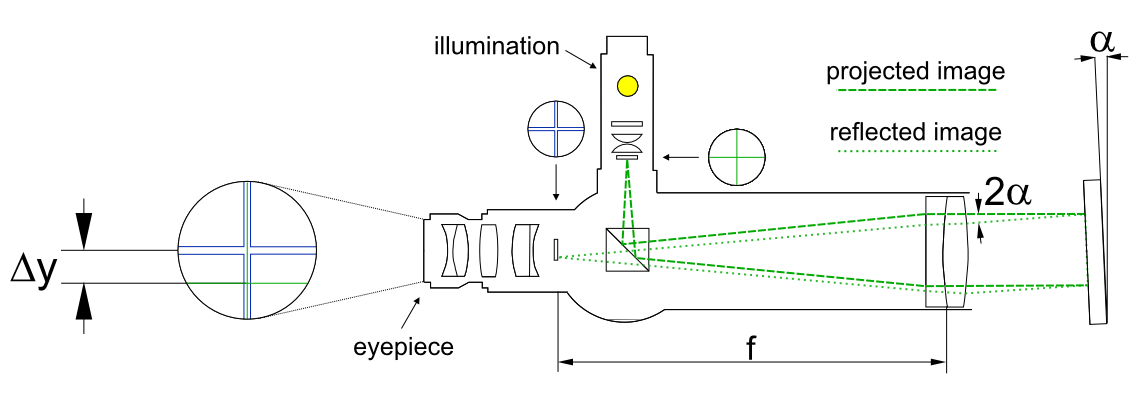

در این نمودار از اتوکلیماتور، زاویه جابجایی آینه محور y (α) با استفاده از فرمول α = Δy/2f که f = فاصله کانونی اتوکلیماتور محاسبه می شود.

برنامه های کاربردی
اتوکلیماتورها توسط صنایع نوری و مهندسین مکانیک در کاربردهای مختلفی استفاده می شوند. عملکردهای خاص آنها عبارتند از هم ترازی دقیق، تشخیص حرکت زاویه ای، تأیید استانداردهای زاویه، و نظارت زاویه ای در دوره های طولانی.

نرم افزار تست
اتوکلیماتورها را می توان در تست استفاده کرد

موازی سازی با کولیماتور و تلسکوپ
گوه‌ها و صفحات موازی صفحه
گوه های شفاف
زوایای منشورهای شیشه ای
دقت میزهای چرخشی و جداول شاخص
اهداف دوربین
این ابزارهای نوری همچنین در تست صافی سطوح بازتابنده، کنترل گوه‌ها و صفحات موازی سطحی و اندازه‌گیری موازی سوراخ‌های استوانه‌ای استفاده می‌شوند.

کاربردهای اندازه گیری
علاوه بر آزمایش برنامه‌ها، می‌توان از Autocollimator برای اندازه‌گیری استفاده کرد

شعاع سطوح کروی مقعر و محدب
کانون پشتی لنزها و سیستم های نوری
خطای تمرکز سطوح کروی
خطای تمرکز لنزها در انتقال
موازی یا عمود بودن دو سطح
برنامه های کاربردی اضافی عبارتند از

اندازه گیری شعاع سطوح کروی مقعر و محدب
اندازه گیری نسبی خطای زاویه ای منشورها
اندازه گیری گام و انحراف اسلایدها
تنظیم موازی رول ها
در نهایت، اتوکلیماتورها را می توان برای اندازه گیری صافی، صافی، زاویه رول و مربع بین زاویه عمودی و تخت ماشین استفاده کرد.

انواع اتوکلیماتور

پایگاه داده Engineering360 SpecSearch اطلاعاتی در مورد این نوع اتوکلیماتورها ارائه می دهد.

اتوکلیماتورهای بصری به چشم اپراتور به عنوان ردیاب نوری متکی هستند. این می تواند منجر به وضوح متفاوتی در بین اپراتورها شود، اما اکثر خودکارهای تصویری می توانند بین 3 تا 5 ثانیه قوس را حل کنند. اتوکلیماتورهای بصری همچنین ممکن است برای اندازه‌گیری چندین سطح به طور همزمان استفاده شوند، که آنها را در برنامه‌های هم‌ترازی مانند بررسی موازی‌سازی بین اپتیک‌ها ایده‌آل می‌کند. با این نوع اتوکلیماتور، اپراتورها تصویر منعکس شده را از طریق یک چشمی مشاهده می کنند.

اندازه گیری مربع

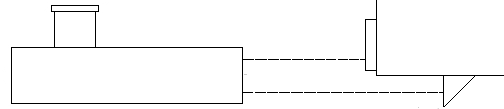

کاربرد: اندازه گیری مربعات گوشه بیرونی با اشتراک دیافراگم

اتوکلیماتورهای دیجیتال یا الکترونیکی از یک آشکارساز نوری الکترونیکی برای شناسایی و انعکاس پرتو استفاده می کنند. این ابزارها سیگنال را پردازش می‌کنند، که یک خروجی زاویه‌ای مدرج ایجاد می‌کند که معمولاً می‌تواند با استفاده از نمایشگر دیجیتال و رابط، یا با خروجی‌های آنالوگ در صورت وجود، بازیابی شود. خودکار دیجیتال یا الکترونیکی معمولاً برای کالیبره کردن میزهای چرخشی، بررسی استانداردهای زاویه، ارائه بازخورد زاویه ای و موارد دیگر استفاده می شود. آنها تا 100 برابر دقیق تر از اتوکلیماتور بصری هستند. آنها تکرارپذیری را افزایش می دهند و زمان اندازه گیری را کاهش می دهند، اما در حل تصاویر خارج از فوکوس مشکل دارند.

نمودار اتوکلیماتور دیجیتال

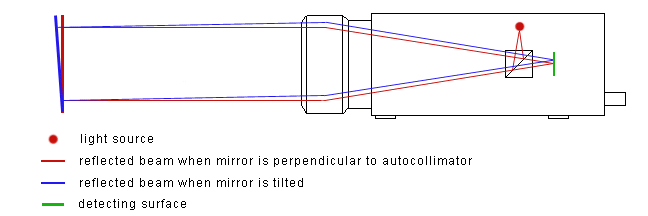

دیاگرام اتوکلیماتور دیجیتال

اتوکلیماتورهای لیزری از منابع نور لیزر استفاده می کنند. آنها ابزارهای تخصصی هستند که هر زمانی که اندازه گیری نویز بسیار کم مورد نظر باشد ایده آل هستند. بسیاری از آنها برای اندازه گیری قطعات آزمایشی کوچک مانند اجزای سیلیکونی، آینه های مینیاتوری و اجزای فیبر نوری طراحی شده اند.

اتوکلیماتورهای تخصصی نیز ممکن است در دسترس باشند. این ابزارهای تخصصی شامل اتوکلیماتورهای لیزری، سیستم های کنترل شده با سروو و غیره هستند. سایر گزینه‌های تنظیم‌کننده خودکار فهرست‌نشده نیز ممکن است در دسترس باشند.
