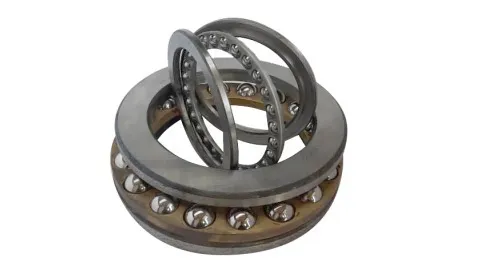

ویژگیها و تکنولوژی بلبرینگهای کلاس هوافضا در طراحی پروژه های صنعتی

مقدمه :

یاتاقان های هوافضا برای پاسخگویی به نیازهای سختگیرانه کنترل هواپیما و کاربردهای هوافضا طراحی شده اند. آنها معمولاً مطابق با مشخصات نظامی دولت ایالات متحده (MIL-SPEC) ساخته می شوند و از فولاد ضد زنگ یا سایر فلزات یا مواد مقاوم در برابر خوردگی، شوک و درجه حرارت بالا ساخته می شوند. بلبرینگ های هوافضا در اشکال مختلف و با ظرفیت های بار و بار محوری متفاوت در دسترس هستند. اندازه گیری های مهم برای یاتاقان های هوافضا شامل اندازه سوراخ، قطر بیرونی و عرض کلی است. بلبرینگ های متریک و انگلیسی  در دسترس هستند. به طور معمول، سازندگان از یک سیستم شماره گذاری استاندارد برای یاتاقان ها با سوراخ های قطر متریک استفاده می کنند. برای سایز سوراخ 04 به بالا، با ضرب اندازه در 5 سوراخ بر حسب میلی متر بدست می آید. سوراخ های شش ضلعی در سراسر تخت اندازه گیری می شوند. سوراخ های مخروطی با قطر کوچکتر اندازه گیری می شوند.

طراحی بلبرینگ:

 بلبرینگ های هوافضا از چندین طرح یاتاقان استفاده می کنند. یاتاقان‌های کنراد در یک شیار عمیق می‌چرخند که در دو قسمت داخلی و خارجی ماشین‌کاری می‌شود. آنها ظرفیت بار شعاعی خوب، ظرفیت بار محوری مناسب و توانایی کافی برای مقاومت در برابر ناهماهنگی را از خود نشان می دهند. قفس فضای توپ را حفظ می کند. بلبرینگ های تماس زاویه ای دو ردیفه دارای دو ردیف توپ در یک حلقه داخلی و خارجی هستند. بلبرینگ های کروی از نوع خود تراز، دو ردیفه، ترکیبی شعاعی و رانش هستند. همانطور که از نام آنها پیداست، عنصر نورد یک غلتک کروی یا تاج دار است. بلبرینگ های کروی از نظر ظرفیت برای بارهای زیاد و تحمل بارهای ضربه ای بی نظیر هستند، اما دارای قابلیت های سرعت محدودی هستند. نوع دیگری از یاتاقان ها، غلتک های سوزنی، دارای طراحی استوانه ای با یک عنصر نورد است که نسبت به قطر آن بلند و نازک است. رولبرینگ های سوزنی دارای سطح مقطع کم هستند اما ظرفیت حمل بار شعاعی بالایی دارند. آنها یک حلقه بیرونی، یک قفس و یک حلقه داخلی دارند.

کاربرد:

بلبرینگ های هوافضا در انواع هواپیماهای نظامی، هلیکوپترها و سیستم های موشکی و سایر دستگاه های حساس صنعتی استفاده می شود. آنها همچنین در جت های مسافربری تجاری ساخته شده توسط شرکت هایی مانند ایرباس، بوئینگ، سسنا، پایپر، لیرجت و مک دانل داگلاس استفاده می شوند. برخی از تولیدکنندگان می توانند بلبرینگ های استاندارد را برای کاربردهای نظامی یا غیرنظامی که شامل الزامات خاص هستند، تغییر دهند. برای مثال، بلبرینگ های Aerospace را می توان تحت عملیات حرارتی قرار داد یا در برابر مواد شیمیایی یا دماهای شدید آب بندی کرد. پوشش‌ها و آبکاری‌هایی مانند فیلم خشک، کروم متراکم ضخیم یا نازک، نیکل روی و نقره نیز موجود است. گزینه‌های روغن‌کاری و روغن‌کاری مجدد برای پشتیبانی از دستگاه‌هایی طراحی شده‌اند که در دمای بالا و پایین کار می‌کنند.

محصولات و خدمات مرتبط :

بلبرینگ تماس زاویه ای یاتاقان های تماس زاویه ای به گونه ای طراحی شده اند که در هنگام استفاده از یاتاقان، یک زاویه تماس بین نژادها و توپ ها تشکیل شود.

بلبرینگ دورانی برای ارائه حرکت صاف و کم اصطکاک در کاربردهای دورانی استفاده می شود. انواع بلبرینگ ها شامل بلبرینگ های شعاعی (شیار عمیق و تماس زاویه ای) و یاتاقان های توپ رانش است.

بلبرینگ های مینیاتوری و یاتاقان های ابزار یاتاقان‌های مینیاتوری و یاتاقان‌های ابزار بارهای شعاعی و رانشی متوسطی را با گشتاور عملیاتی کم حمل می‌کنند و در عین حال عملکرد بالایی را در طراحی پاکت کوچک ارائه می‌دهند. این نوع بلبرینگ ها بلبرینگ های تک ردیفی هستند که در اندازه های قطر بیرونی 1 1/8 اینچ (OD) موجود هستند.

بلبرینگ های غلتکی سوزنی غلتک سوزنی نوعی غلتک شعاعی با غلتک هایی است که طول آنها حداقل چهار برابر قطر آنهاست. این بلبرینگ ها به دلیل ظرفیت بار بالا و ارتفاع مقطع کم ارزش گذاری می شوند. بلبرینگ غلتکی رولبرینگ در کاربردهای چرخشی برای جایگزینی حرکت لغزشی با اصطکاک کم و حرکت غلتشی استفاده می شود. انواع اصلی رولبرینگ ها استوانه ای، کروی و مخروطی هستند.

بلبرینگ های مقطع نازک بلبرینگ های مقطع نازک نسبت به قطر خود دارای سطح مقطع کوچکی هستند.

بلبرینگ اینسرتی: بلبرینهای اینسرتی یاتاقان‌ها و یاتاقان‌های حلقه داخلی عریض را از طریق پیچ‌های تنظیم یا یقه‌های قفل روی شفت‌ها نصب میگردند.

منابع:

سایت گلوبال (globalspec.com)
