حلقه‌های پشتیبان دستگاه‌های واشر مانندی هستند که برای جلوگیری از اکسترود کردن درزگیر از هر شکافی در هنگام تحت فشار استفاده می‌شوند. این آب بند ها در سمت پایین دست غده نصب می شوند. حلقه های پشتیبان به خودی خود آب بند نیستند، اما معمولاً همراه با اورینگ ها در کاربردهای فشار بالا (بیش از 1500 psi) برای پشتیبانی یا به عنوان فاصله دهنده استفاده می شوند.

کاربردها

کاربردهای معمولی حلقه های پشتیبان عبارتند از:

سیلندرهای هیدرولیک
سیستم های هیدرولیک فشار بالا
شیرهای فشار قوی

در بسیاری از کاربردها بهتر است از دو حلقه پشتیبان استفاده شود. یکی در بالای اورینگ و دیگری در زیر، برای ارائه حداکثر پشتیبانی.

پیکربندی

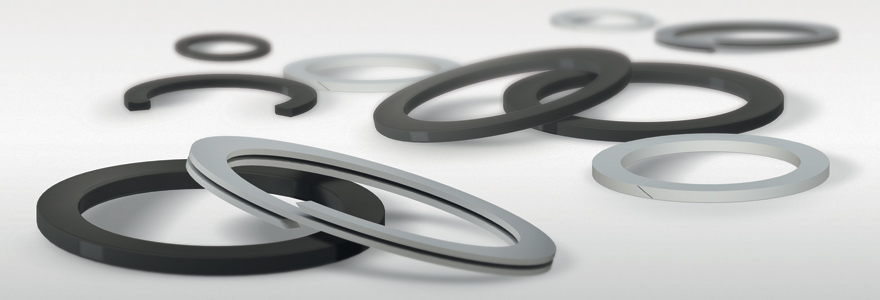

حلقه‌های پشتیبان در دو پیکربندی طراحی صورت متمایز موجود هستند - یک مدل صاف، سبک واشر و کانتور. ساده ترین شکل دارای دو سطح مسطح و موازی است که بسیار شبیه یک واشر است.

در حلقه های پشتیبان کانتور شده، یک صورت صاف و صورت مخالف منحنی یا کانتور است. صورت کانتور شکلی است که با حلقه اورینگ در تماس است و چسبندگی و پشتیبانی بهتری را فراهم می کند.

حلقه های پشتیبان ممکن است ساختاری جامد یا مارپیچی داشته باشند.

حلقه‌های پشتیبان مارپیچی از ساختار سیم پیچی با هم همپوشانی دارند. از آنجایی که حلقه اورینگ بر آنها فشار وارد می کند، حلقه های همپوشانی تعدادی سطوح تماس را در برابر شفت ایجاد می کنند که پشتیبانی اضافی را فراهم می کند.
مشخصات فنی

هنگام انتخاب بین انواع متعدد حلقه های پشتیبان موجود، سه ویژگی مهم که باید از آنها آگاه بود عبارتند از:

ابعاد داخلی حلقه ، یا بعد خارجی شفت که حلقه های پشتیبان روی آن اعمال می شود.
مقطع شعاعی آب بند
ضخامت حلقه ، یا عرض محوری سطح مقطع حلقه، محاسبه شده به صورت حلقه

مواد

حلقه‌های پشتیبان با ترکیب‌های مختلفی از مواد، لاستیک یا پلیمر، فلز یا مواد طبیعی در دسترس هستند که هر کدام بسته به کاربرد حلقه‌های پشتیبان، مزایا و معایب خاصی دارند.

در برخی موارد، سازندگان آب بند از مواد اختصاصی خود در ساخت حلقه های پشتیبان استفاده می کنند. در صورت شک، بهتر است با سازنده حلقه های پشتیبان بررسی کنید که کدام ماده برای کاربرد در دسترس بهتر است. می توانید از طریق سایت تکصان، رینگ پشتیبان مورد نظر خود را جست و جو کرده و به تامین کننده متصل شوید.

منبع: globalspec.com
