پیچ های سربی و پیچ های ACME
به روز رسانی شده در ۱۴۰۲/۱۲/۲۳ زمان مطالعه 5 دقیقه

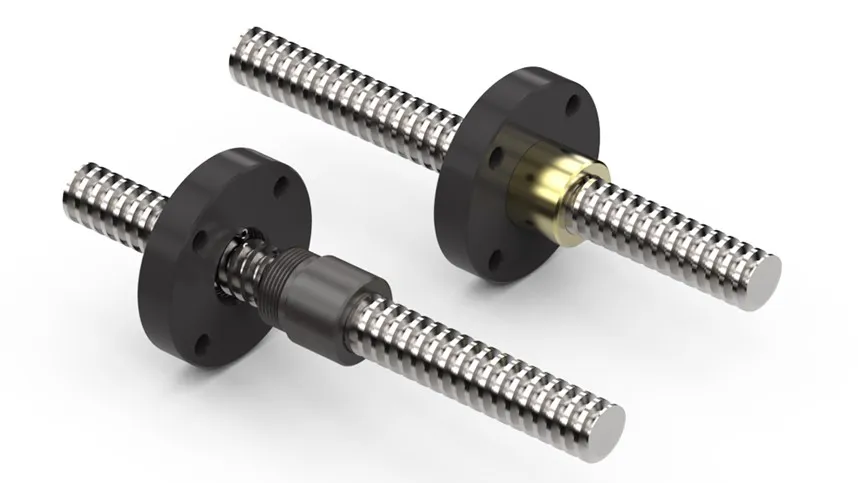

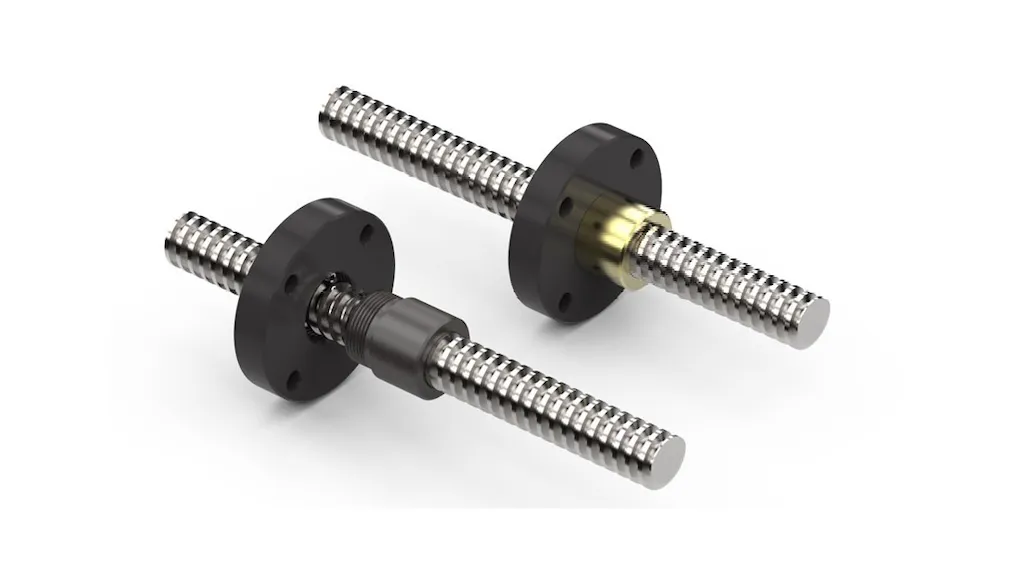

پیچهای سربی و پیچهای ACME برای به حرکت درآوردن مهره در حرکت خطی از طریق تماس مستقیم بین پیچ و مهره استفاده میشوند. پیچهای سربی معمولاً دارای هندسهها و مواد پیچ و مهره اختصاصی هستند و میتوان آنها را در آرایشهای بدون برگشت تنظیم کرد. پیچ های ACME مربعی شکل هستند و دارای هندسه رزوه خاصی هستند. با تماس مستقیم با مهره، پیچهای ACME حرکت خطی را از طریق اصطکاک لغزشی مستقیم بین مهره و پیچ ایجاد میکنند. هم برای پیچ های سربی و هم برای پیچ های ACME، انتخاب ها برای نوع جزء فقط مهره ای، فقط پیچی و مونتاژ مهره و پیچ است. به طور معمول، مهره از پلاستیک یا برنز ساخته شده است.
انواع مختلف رزوه ها
پیچ های سربی و پیچ های ACME ممکن است دارای رزوه های نورد، آسیاب یا زمین باشند. پیچ های نورد شده به صورت سرد از روی یک خالی نورد می شوند. به طور معمول، این فرآیند تولید، پیچهای سرب و پیچهای ACME را با دقت سرب 0.004 اینچ در هر فوت ایجاد میکند. پیچ های آسیاب شده بر روی دستگاه فرز با استفاده از کاتر با فرم ACME ساخته می شوند. بیشتر پیچ های آسیاب شده دارای دقت سرب 0.002 اینچ در هر فوت هستند. پیچ های زمین نیز دارای فرم ACME هستند، اما روی چرخ سنگ زنی ساخته می شوند. این پیچ ها و پیچ های ACME معمولاً دارای دقت سرب 0005/0 اینچ در هر فوت هستند.
چه مشخصات فنی مهمی دارند؟
مشخصات پیچ های سرب و پیچ های ACME شامل طول، قطر بیرونی پیچ (OD)، سرب پیچ، دقت سرب پیچ، رتبه بار دینامیکی و حداکثر ظرفیت بار استاتیک است. پیچ OD بزرگترین قطر سرپیچ یا پیچ ACME است. سیم پیچ فاصله محوری است که یک پیچ در طول یک دور طی می کند که بر حسب اینچ/چرخش یا میلی متر/چرخش اندازه گیری می شود. رتبه بندی بار دینامیکی باری است که می توان در حین حرکت مجموعه تحمل کرد. حداکثر ظرفیت بار استاتیکی، باری است که می توان در زمانی که بار ثابت است تحمل کرد.
امکانات
پیچهای سربی و پیچهای ACME از نظر ویژگیهایی مانند طراحیهای بدون پس زدگی و سربهای دوقلو با هم تفاوت دارند. پس زدگی، حرکت آزاد محوری بین مهره و پیچ، معیاری برای سفتی مجموعه است. سرب فاصله محوری است که یک پیچ در طول یک چرخش طی می کند. لیدهای دوقلو برای مقابله با حرکت دوگانه با استفاده از سیستم تک درایو مفید هستند. این طرح دارای رزوه های سمت چپ و راست است. با رزوه های سمت چپ، مهره توپ از انتهایی که در خلاف جهت عقربه های ساعت چرخانده می شود، دور می شود. با رزوه های سمت راست، مهره ساچمه ای از انتهایی که با چرخاندن پیچ در جهت عقربه های ساعت مشاهده می شود دور می شود.
استانداردها
BS 4185-10 - مشخصات اجزای ماشین ابزار
ASME B1.8 - رزوه های پیچ ACME
BS 1104 - مشخصات برای رزوه های پیچ ACME عمومی
