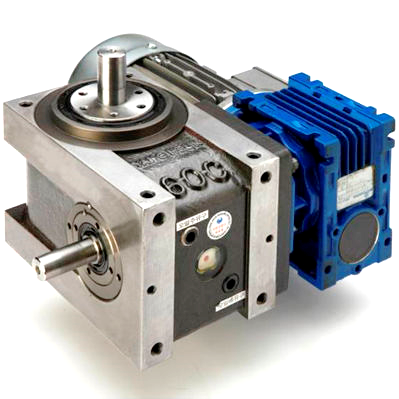

Cam indexer - CFS series - YANGHEON MACHINERY CO., LTD. - for machines / backlash-free
درایوهای ایندکس برای شروع و توقف یک میز، نوار نقاله یا سایر تجهیزات در فواصل زمانی دقیق استفاده می شوند. درایوهای ایندکس با استفاده از قوانین ریاضی، برای ایجاد حرکات صاف و بدون تکان از یک موقعیت به موقعیت دیگر در طول خط تولید طراحی شده اند. در نتیجه، درایوهای ایندکس به یک خط اجازه می دهند تا در یک حرکت کنترل شده از یک ایستگاه به ایستگاه دیگر در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت شتاب یا کاهش یابد. طرح‌های درایو ایندکس استاندارد تعداد ایستگاه‌های از پیش تعیین‌شده را از حداقل دو تا 36 امکان می‌دهد. درایوهای ایندکس در مونتاژ، بسته بندی، تکمیل و سایر مراحل تولید استفاده می شوند.

انواع درایوهای ایندکس شامل درایوهای ایندکس بادامک، درایوهای ایندکس حلقه و درایوهای ایندکس چرخ دنده غلتکی هستند. درایو ایندکس بادامک زمانی بهترین استفاده را دارد که به نمایه سازی با سرعت فوق العاده بالا نیاز باشد. طراحی درایو ایندکس بادامک، معکوس شدن جهت دنبال کننده غلتکی را حذف می کند و تمایل به گرم شدن بیش از حد و ایجاد پارگی ناخواسته بر روی سطوح بادامک را از بین می برد. نرخ های بالا با درایوهای ایندکس بادامک امکان پذیر است (بیش از 1000 ایندکس در دقیقه)، بنابراین امکان گشتاور بالا و قابلیت بارگذاری بالا را فراهم می کند. درایوهای ایندکس بادامک برای تعداد زیادی ایستگاه مناسب نیستند (یک تا هشت ایستگاه امکان پذیر است). درایو ایندکس حلقه دارای سوراخ‌های بزرگ‌تری است تا انواع ماشین‌آلات و تجهیزات خودکار از جمله سیم‌کشی برق و خطوط هوا یا هیدرولیک را در خود جای دهد. سوراخ های مرکزی بزرگ، محیط بیرونی را برای دسترسی بیشتر و تجهیزات اضافی آزاد می کند. درایوهای ایندکس حلقه بیشتر برای ماشین آلات مونتاژ خودکار با تعداد زیادی ایستگاه کاری مناسب هستند. درایوهای ایندکس چرخ دنده غلتکی برای موقعیت های فشرده و کم مشخصات مناسب ترین هستند. درایو ایندکس چرخ دنده غلتکی انعطاف پذیری حرکتی، قابلیت عبور از سوراخ و برد 2 تا 24 ایستگاه را ارائه می دهد. درایو ایندکس چرخ دنده غلتکی زمانی بهترین استفاده را دارد که گشتاور متوسط تا زیاد و جهت محور شافت با زاویه راست مورد نیاز باشد. درایوهای ایندکس چرخ دنده غلتکی نیز می توانند در محیط های خشن که نیاز به حفاظت محدود کننده گشتاور دارند استفاده شوند.

منبع: globalspec.com

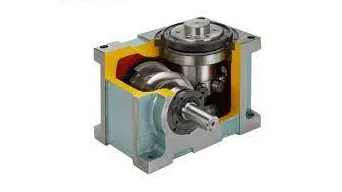

کاربرد درایوهای ایندکس
