سیستم های موقعیت یابی چند محوره

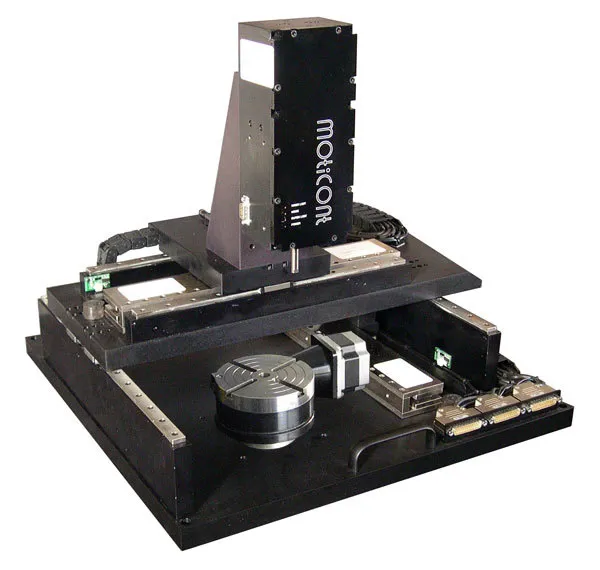

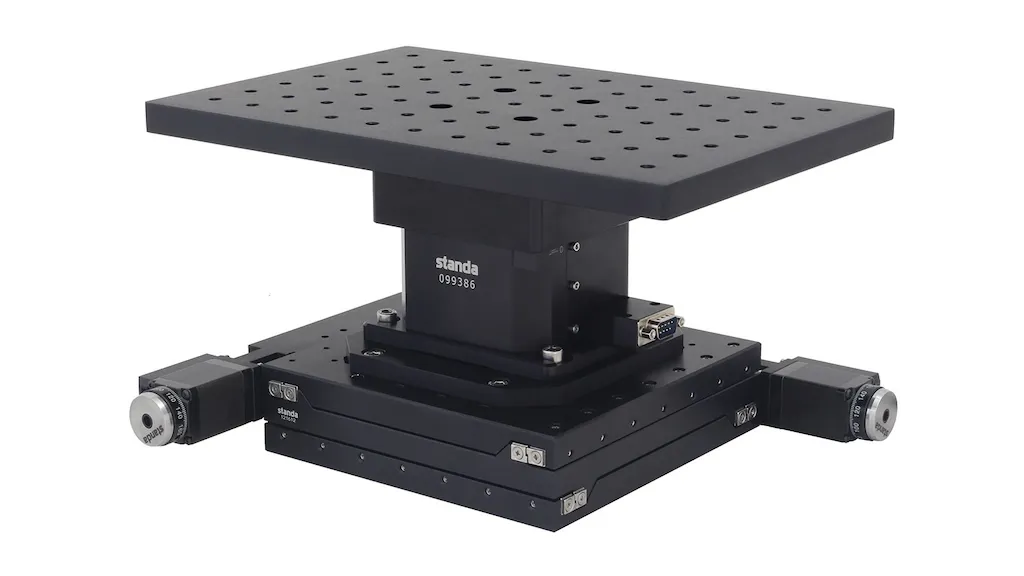

سیستم های موقعیت یابی چند محوره از مراحل خطی، چرخشی و گونیومتری، اسلایدها و درایوها در ترکیب های مختلف برای ایجاد سیستم های تعیین موقعیت استاندارد و سفارشی استفاده می کنند. مراحل خطی اسلایدهایی هستند که موقعیت دقیق و کنترل شده ای را در امتداد یک محور خطی ارائه می دهند. مراحل چرخشی دارای میزها یا شفت هایی هستند که می توانند به هر موقعیت زاویه ای بچرخند. مراحل گونیومتریک از یک محور چرخش خارجی استفاده می کنند. این مراحل به جای چرخش به دور مرکز صحنه، حول یک نقطه از فضا می چرخند. سیستم های موقعیت یابی چند محوره که ترکیبی از مراحل خطی، چرخشی و گونیومتریک را در خود جای می دهند، در هر جهتی کار می کنند و قادر به شش درجه آزادی (DOF) هستند: بالا رفتن، نوسان، موج، پیچ، انحراف و غلت.

معیارهایمان برای انتخاب بهترین سیستم چیست؟

انتخاب سیستم های موقعیت یابی چند محوره نیازمند تجزیه و تحلیل مشخصات و ویژگی های محصول است. مشخصات مهم شامل حداکثر سفر، انحراف زاویه ای، ظرفیت بار، ارتفاع محور نوری، مواد اولیه، نوع بلبرینگ و سبک محرک است. حداکثر حرکت با 3 محور  مشخص می شود و بر حسب اینچ  یا میلی متر اندازه گیری می شود. ظرفیت بار معمولاً بر حسب پوند یا کیلوگرم اندازه گیری می شود. اکثر سیستم های موقعیت یابی چند محوره از فولاد ضد زنگ ساخته شده اند و از غلتک های متقاطع استفاده می کنند که از فولاد سخت شده ساخته شده اند. به عنوان یک قاعده، یاتاقان های با قطر بزرگتر، سفتی یک مرحله خطی، دوار یا گونیا را افزایش می دهند. محرک‌های سیستم‌های موقعیت‌یابی چند محوره برای اپراتورهای چپ‌دست یا راست‌دست طراحی شده‌اند و می‌توان آن‌ها را از طریق سوراخ‌های از پیش سوراخ‌شده با رزوه‌های انگلیسی یا متریک نصب کرد. محرک های دستی، موتوری و الکتریکی معمولاً در دسترس هستند.

چه کاربردهایی دارند؟

کاربردهای زیادی برای سیستم های موقعیت یابی چند محوره وجود دارد. برخی از محصولات برای تراز و ردیابی لیزرها و پرتوهای الکترونی طراحی شده اند. برخی دیگر در ربات های جراحی یا صنعتی، سیستم های رباتیک یا برای آزمایش های ماهواره ای استفاده می شوند. کاربردهای سیستم های موقعیت یابی چند محوره شامل ریزماشین کاری، ریزدستکاری، اندازه گیری پراش اشعه ایکس، پردازش نیمه هادی و کنترل ماشین ابزار می باشد. محصولات همچنین برای تراز فیبر نوری و دیگر برنامه های کاربردی موقعیت یابی مورد استفاده قرار می گیرند.

منبع: globalspec.com
