مراحل چرخنده

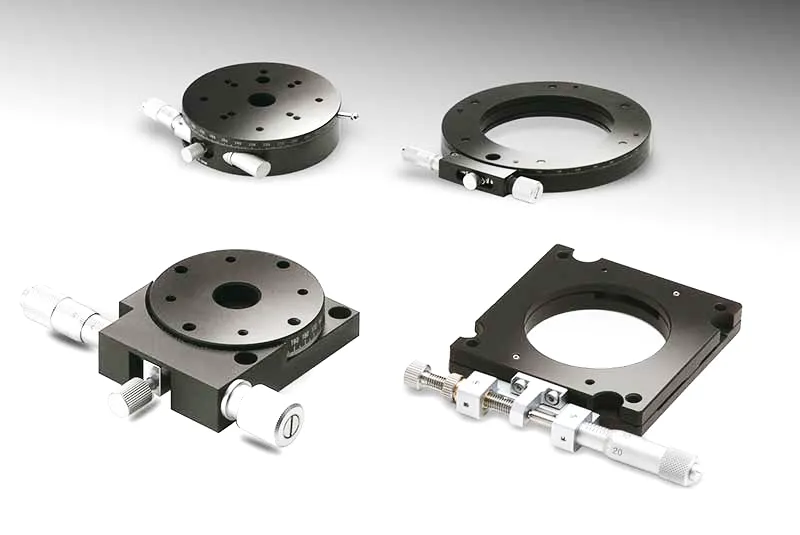

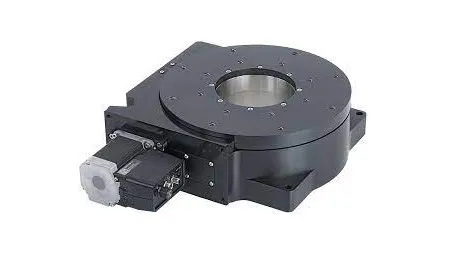

مراحل چرخشی، دستگاه های مکانیکی هستند که برای چرخاندن اجسام در برنامه های کاربردی کنترل حرکت استفاده می شوند. چندین نوع اساسی از محصولات وجود دارد. مراحل تعیین موقعیت چرخشی از میزهای چرخان، شفت ها یا حلقه ها برای حرکت دادن اجسام در یک حرکت دایره ای استفاده می کنند. مراحل تعیین موقعیت شیب نیز اجسام را می چرخانند، اما با توجه به ویژگی های زاویه ای یک میز یا دستگاه مشابه. مراحل تعیین موقعیت گهواره یا گونیومترها از یک محور چرخش خارجی استفاده می کنند. این وسایل به جای چرخش در مرکز صحنه، حول یک نقطه از فضا می چرخند. در مقابل، مراحل نصب شده بر روی گیمبال، محور چرخش را روی یک دستگاه یوغ مانند قرار می‌دهند که امکان چرخش و شیب را فراهم می‌کند. مراحل چرخشی بدون لغزش شامل پیچ سرب نیستند و برای کاربردهای اساسی مناسب هستند. دستگاه هایی که به صورت دستی کار می کنند از پیچ یا شفت استفاده می کنند و با میل لنگ دستی فعال می شوند. معمولاً دستگاه هایی که توسط یک موتور AC، موتور پله ای، سروو موتور DC برس دار، یا سروو موتور DC بدون جاروبک به حرکت در می آیند، در دسترس هستند. درایوهای مستقیم برای جفت کردن میزها برای راه اندازی شفت یا پیچ استفاده می شود. چرخ دنده ها مکانیسم محرک را از طریق یک قطار دنده به درایو میز منتقل می کنند. درایوهای تسمه و قرقره برای جداسازی مکانیزم محرک از محور خروجی استفاده می شوند.

چه مشخصات فنی مهمی دارد؟

مشخصات مراحل چرخشی شامل دمای عملیاتی، حداکثر ضربه، ظرفیت بار یا حداکثر بار، حداکثر گشتاور، سرعت، نسبت دنده، دقت، وضوح، مسافت طی شده، تکرارپذیری و ابعاد فیزیکی است. ظرفیت بار معمولاً بر حسب پوند (پوند) اندازه گیری می شود. حداکثر گشتاور معمولاً بر حسب اینچ پوند (در پوند) اندازه گیری می شود. دقت بیانگر دقتی است که یک حرکت جهت دار با طول استاندارد مقایسه می شود. وضوح کوچکترین طول سفر ممکن است. در مقابل، مسافت سفر حداکثر طول سفر در یک جهت است. تکرارپذیری بر حسب درجه سنجیده می شود و توانایی یک مرحله را برای حرکت مکرر به همان موقعیت توصیف می کند. از نظر ابعاد فیزیکی، مشخصات مهمی که باید در نظر گرفت اندازه، طول، عرض و ارتفاع است.

ویژگی ها و کاربردها

مراحل چرخشی از نظر ویژگی ها و کاربردها متفاوت هستند. برخی از محصولات بازخورد موقعیتی را از طریق کلیدهای خانگی، سوئیچ های محدود، رمزگذارها یا حل کننده ها ارائه می دهند. موارد دیگر شامل مکانیسم های ترمز/قفل یا ترکیب ترمز/کلاچ است. مراحل چرخشی در انواع کاربردهای تولید و آزمایش استفاده می شود. به عنوان مثال می توان به بازرسی ویفر، مسترینگ DVD، نوشتن سروو و بازرسی نوری اشاره کرد. مراحل چرخشی نیز در سیستم‌های اتوماسیون کاملاً یکپارچه که شامل مراحل تعیین موقعیت خطی و کنترل‌های ماشین یا حرکت است، استفاده می‌شوند.

منبع: globalspec.com
