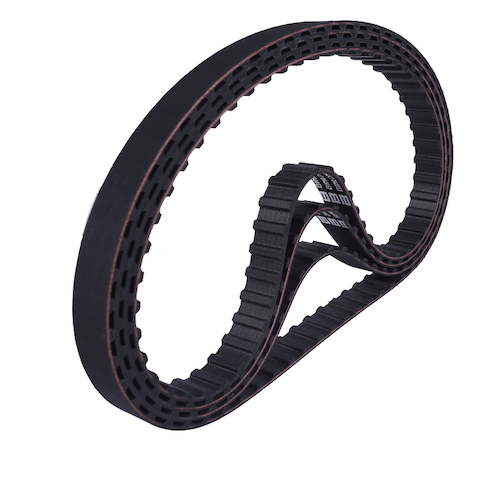

تسمه تایم (متریک) چیست و چه کاربردی دارد"

تسمه‌های تایم گام متریک با تسمه های زمان‌بندی همگام در سیستم‌های انتقال قدرت که در آن نسبت نگهداری سرعت یکی از ملاحظات طراحی مهم است، جفت می‌شوند. گام متریک فاصله بین دندانه های تسمه بر اساس میلی متر (mm) است.

با تسمه های تایم گام متریک، یک تسمه تایم نیرو را از طریق شیارهایی با فاصله یکسان که با دندانه های تسمه جفت می شوند، به تسمه منتقل می کند. همین شیارها و دندانه ها از لغزش تسمه جلوگیری می کنند.

درایوهای تسمه سنکرون دستگاه های بسیار کارآمدی هستند. تسمه های سنکرون در انواع مختلفی از مواد و تقویت کننده ها وجود دارند. تسمه های تایم گام متریک نیز به شکل دندانی ذوزنقه ای و منحنی در دسترس هستند.

چه مشخصات فنی مهمی دارند؟

طول، عرض و تعداد دندان ها - برای یک گام مشخص، تعداد دندان انتخاب شده طول تسمه را تعیین می کند. به همین ترتیب، طول تسمه مشخص شده، تعداد دندانه‌های تسمه‌های تایم گام متریک را تعیین می‌کند.

هنگام جستجوی تسمه های تایم گام متریک، گام مهم ترین نکته است. طبق تعریف، گام فاصله بین یک مرکز دندان تا مرکز دندان مجاور است.

انتخاب های گام برای تسمه های زمان بندی متریک عبارتند از:

• T pitch، یک گام ذوزنقه ای متریک که در چهار اندازه گام موجود است: 2.5 میلی متر، 5 میلی متر، 10 میلی متر و 20 میلی متر.

• AT pitch، یک گام منحنی متریک موجود در سه اندازه گام: 5 میلی متر، 10 میلی متر و 20 میلی متر.

• گام GT® (شرکت لاستیک گیتز)، یک گام منحنی متریک از آن است که در سه اندازه گام: 2 میلی متر، 3 میلی متر و 5 میلی متر ارائه می شود.

• گام HTD® یا پیچ درایو با گشتاور بالا، یک پیچ منحنی متریک است که توسط Uniroyal (در حال حاضر شرکت لاستیک گیتز) توسعه یافته است. پیچ HTD در پنج اندازه گام ارائه می شود: 3 میلی متر، 5 میلی متر، 8 میلی متر، 14 میلی متر و 20 میلی متر.

• فوق گشتاور، یک گام منحنی متریک که در شش اندازه از گام 2 میلی متر تا گام 14 میلی متر موجود است.

استحکام کششی نهایی (UTS) استحکام شکست یا رتبه کشش است.

حداکثر سرعت عملیاتی - بسیاری از محصولات برای حداکثر سرعت عملیاتی رتبه بندی می شوند که به مواد و هندسه تسمه تایم بستگی دارد.

انواع

انواع تسمه تایم شامل دو طرفه، واقعاً بی پایان و سر باز است.

کمربندهای دو طرفه دارای دندانه در دو طرف کمربند هستند.

کمربندهای واقعاً بی پایان به صورت یک حلقه بسته تولید می شوند. متصل نشده است

تسمه های سر باز به صورت رول می آیند و ممکن است به طول و تعداد دندان های مورد نظر بریده و متصل شوند.

مواد

مواد لازم برای تسمه های تایم گام متریک عبارتند از:

• نئوپرن

• پلی اورتان

• لاستیک

• اورتان

عوامل انتخاب مواد ممکن است شامل موارد زیر باشد:

• تنش عملیاتی

• عوامل محیطی مانند رطوبت و دما

• انتقال نیرو

بسیاری از تسمه‌های تایم گام متریک با فیبرها یا کابل‌ها در ناحیه کشش تسمه تقویت می‌شوند. تقویت می تواند به طور قابل توجهی حداکثر کشش عملیاتی تسمه را افزایش دهد. الیاف تقویت کننده فلزی و غیرفلزی موجود است. مواد متداول برای تقویت نیز عبارتند از:

• فایبرگلاس

• Kevlar® (DuPont)

• پلی استر

• فولاد

استانداردها

BS ISO 5296 -  درایوهای تسمه سنکرون - تسمه با کدهای پیچ MXL، XXL، XL، L، H، XH، و XXH - ابعاد متریک و اینچ

ISO 13050 -  سیستم های محرک تسمه سنکرون دندانه دار منحنی

ISO 5295 - تسمه سنکرون - محاسبه رتبه قدرت

ISO FDIS 17396 -  درایوهای تسمه سنکرون - گام متریک - پروفیل های دندانی، تسمه ها و تسمه های بی پایان و باز

منبع: globalspec.com
