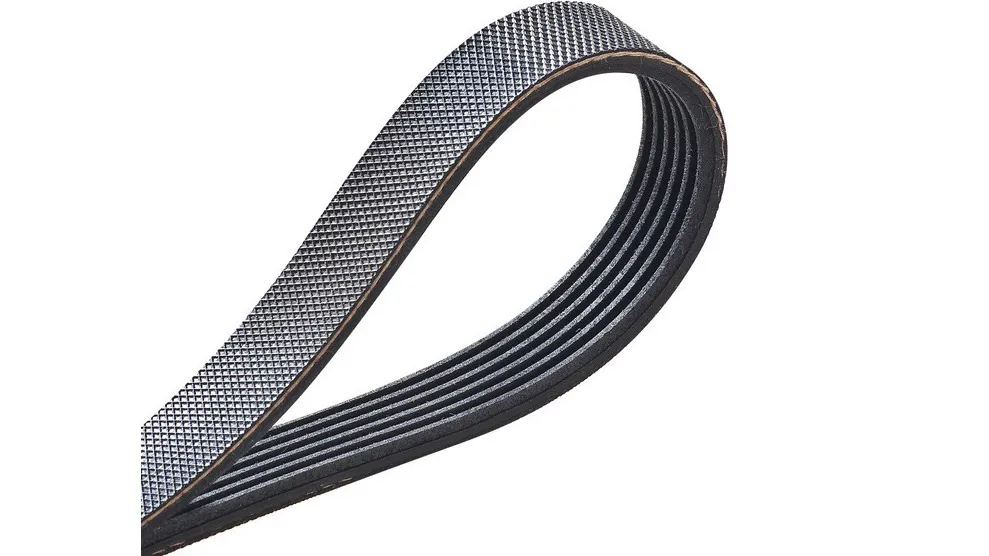

تسمه های V شکل و V-Ribd

تسمه های Vشکل و V-Rribed تسمه های محرک انتقال نیرو با سطح مقطع مثلثی یا ذوزنقه ای هستند. آن ها در انواع مواد تسمه، سبک های تقویت کننده و تنظیمات سرعت موجود هستند.

به طور معمول، تسمه های Vشکل و V-Ribed با تسمه های جفت گیری در درایوهایی که نسبت سرعت در آنها حیاتی نیست استفاده می شود. تسمه های آجدار V اغلب با تسمه های جفت برای انتقال نیرو با سرعت بسیار بالا و کارآمد استفاده می شوند.

مشخصات تسمه های V و تسمه های V-Rribed عبارتند از:

• استحکام کششی نهایی (UTS)

• حداکثر سرعت عملیاتی

سطح مقطع تسمه

سطح مقطع تسمه پارامتر مهمی است که هنگام انتخاب تسمه های V و تسمه های V-Rribed باید در نظر گرفته شود. ابعاد منتشر شده ممکن است متفاوت باشد.

اگر سطح مقطع زاویه تسمه نامشخصی باشد، عرض و طول باید در نظر گرفته شود. به طور معمول، هر دو تعیین بخش و تعداد دنده ها نیاز به مشخصات و تطبیق تسمه-تسمه برای تسمه های V و تسمه های V-Ribed دارند.

چه امکاناتی دارند؟

یک تسمه V شکل دو طرفه دارای یک پروفیل V در دو طرف تسمه و یک مقطع شش ضلعی است.

با یک تسمه V شکل دندانه دار ، قسمت داخلی تسمه برای گرفتن بریده شده است. گاهی اوقات، یک علامت X در مشخصات تسمه وجود دارد.

تسمه های با سرعت متغیر و تسمه های V شکل پهن تر از تسمه های استاندارد هستند. همانطور که از نام آنها پیداست، آنها برای درایوهای با سرعت متغیر طراحی شده اند.

تسمه های ضد الکتریسیته ساکن به جلوگیری از ایجاد الکتریسیته ساکن کمک می کنند.

کمربندهای واقعاً بی پایان به هم متصل نمی شوند، بلکه به عنوان یک حلقه بسته تولید می شوند.

تسمه های باز به صورت رول می آیند و ممکن است به طول و تعداد دندان دلخواه بریده و متصل شوند.

تسمه های Vشکل و تسمه های V-Ribed ممکن است برای درایوهای چند شیو به هم متصل شوند. تعداد باندها یا دنده ها باید برای محصولات با باندهای متعدد مشخص شود.

مواد تسمه خواص متفاوتی از خود نشان می دهند:

• استحکام - قدرت

• رتبه بندی سرعت

• قابلیت انتقال نیرو

• وزن

مصالح ساختمانی ممکن است شامل موارد زیر باشد:

• نئوپرن

• پلی اورتان

• لاستیک

• اورتان

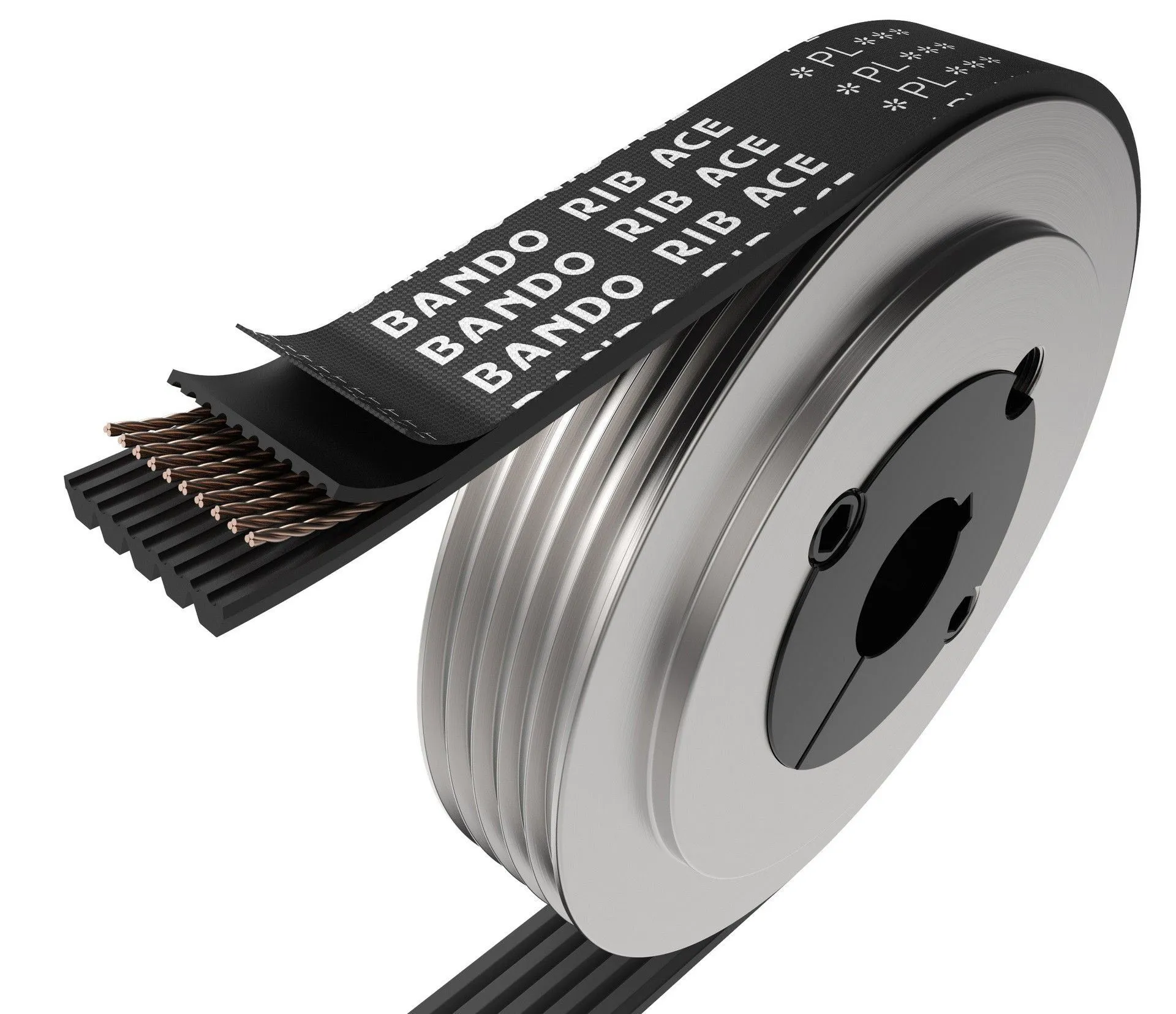

برخی از تسمه های V و تسمه های V-Rribed تقویت شده اند. به طور معمول، آرماتور به شکل طناب ها یا نوارهایی است که به طور محیطی در امتداد کمربند نزدیک بالا یا در خط زمین قرار دارند.

تسمه های V-Ribed و V-Rribed که از فایبرگلاس، پلی استر و فولاد ساخته شده اند نیز موجود است.

استانداردها

ISO 1081 -  درایوهای تسمه - تسمه های V-V-Ribled و تسمه های شیاردار مربوطه - واژگان

ISO 5292 -  درایوهای تسمه - تسمه های V-belts و تسمه های V-Ribd - محاسبه رتبه های قدرت

ISO FDIS 1813 -  درایوهای تسمه - تسمه‌های دنده‌دار، تسمه‌های V-شبکه متصل و تسمه‌های V-شامل تسمه‌های با بخش عریض و تسمه‌های شش ضلعی - رسانایی الکتریکی تسمه‌های آنتی استاتیک: ویژگی‌ها و روش‌های آزمایش

منبع: globalspec.com
