حلقه های لغزنده یا اسلیپ رینگ چیست؟

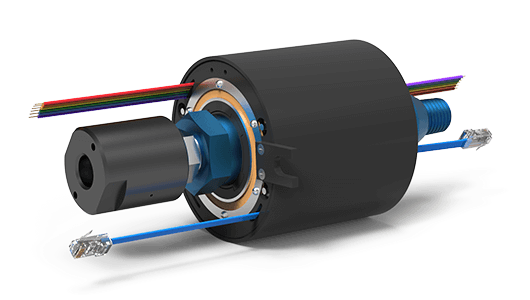

حلقه های لغزنده حلقه های فلزی هستند که اتصال الکتریکی مداوم را از طریق برس های روی کنتاکت های ثابت ایجاد می کنند. آنها به طور کلی بر روی قسمت چرخان یک ماشین نصب می شوند. اتصال الکتریکی می تواند از طریق پاک کردن کنتاکت ها، جیوه، انتقال مادون قرمز، انتقال رادیویی، و غیره باشد.

پیکربندی آن ها چگونه است؟

پارامترهای مهم پیکربندی شامل پیکربندی سخت افزار، پیکربندی حلقه لغزشی و نوع تماس است. گزینه های پیکربندی سخت افزاری دو تکه یا یک تکه هستند. یک حلقه لغزنده دو تکه دارای بلوک برس و روتور جداگانه است. یک حلقه لغزنده یک تکه یک واحد یکپارچه با بلبرینگ است. گزینه های پیکربندی حلقه لغزنده شامل نوع درام یا نوع پنکیک است. در حلقه‌های لغزنده نوع درام، هر حلقه در امتداد محور درام قرار دارد، مانند رزوه‌هایی روی یک پیچ. در پیکربندی پنکیک، حلقه‌ها متحدالمرکز هستند، مانند شیارهای روی صفحه گرامافون. انتخاب های مخاطب شامل کشویی یا پاک کردن مخاطبین، کنتاکت های جیوه ای یا بی سیم است. کنتاکت های کشویی یا پاک کن دارای کنتاکت های چرخان و ثابتی هستند که روی هم می لغزند یا پاک می شوند. کنتاکت های جیوه معمولاً صدای الکتریکی کمی دارند. تماس های انتقال بی سیم یا غیر تماسی شامل مادون قرمز، رادیو و غیره است.

چه مشخصات فنی مهمی دارند؟

مشخصات عملکرد مهمی که در انتخاب رینگ های لغزنده باید در نظر گرفته شود عبارتند از: سرعت کار، تعداد مدارها، تعداد مدارهای سیگنال یا ولتاژ، حداکثر ولتاژ برای مدارهای سیگنال، حداکثر جریان برای مدارهای سیگنال، تعداد مدارهای قدرت یا جریان، حداکثر ولتاژ برای توان. مدارها، حداکثر جریان برای مدارهای قدرت و دمای کارکرد. تعداد کل مدارها شامل تمام مدارهای سیگنال/ولتاژ و توان/جریان است. در برخی از حلقه های لغزش یک مدار را می توان به هر صورت استفاده کرد و فقط یک بار شمارش می شود. اگر مسیر برگشت یا زمین وجود داشته باشد، یک مدار جداگانه است. مدار، حلقه و راه همگی مترادف هستند. مدارهای سیگنال یا ولتاژ شامل مدارهای سیگنال یا مدارهای کم توان هستند. مدارهای برق یا جریان شامل کنتاکت های توان یا ظرفیت جریان بالا هستند. ویژگی های رایج برای حلقه های لغزنده شامل اتصالات الکتریکی و سوراخ از طریق سوراخ است. اتصالات الکتریکی برای قطع سریع استفاده می شود. یک سوراخ از طریق سوراخ اجازه مسیریابی برای خطوط خنک کننده، هیدرولیک، پنوماتیک و غیره را می دهد.

همچنین برای یافتن تامین کننده مورد نظر، این امکان را دارید تا از سیستم جست و جوی کالای صنعتی تکصان کمک بگیرید.

منبع: globalspec.com
