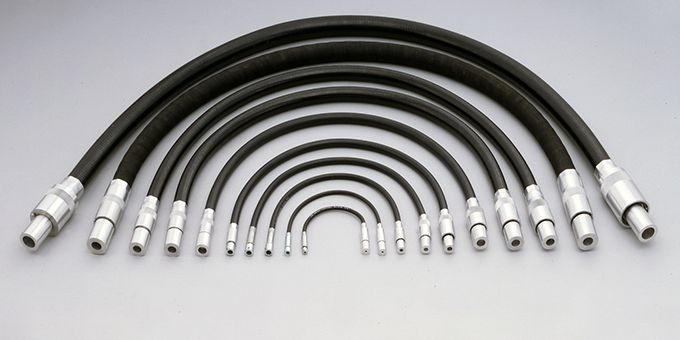

شفت های انعظاف پذیر چه کارکردی دارند؟

شفت های انعطاف پذیر انتقال قدرت چرخشی را در امتداد محورهای منحنی یا قابل تنظیم فراهم می کنند. آنها در طیف گسترده ای از برنامه های کاربردی کنترل از راه دور، فعال سازی سوپاپ و انتقال نیرو استفاده می شوند.

 انواع شفت های انعطاف پذیر

 دو نوع اصلی از شفت های انعطاف پذیر وجود دارد:

• شفت های یک جهته در جهت عقربه های ساعت یا پادساعتگرد همانطور که از موتور یا انتهای محرک شفت مشاهده می شود می چرخند. آنها برای انتقال نیرو در امتداد محورهای غیر خطی در اتوماسیون صنعتی، کارهای سنگین و کاربردهای تخصصی مانند تجهیزات کشاورزی، سرعت سنج، دندانپزشکی، نجاری و ابزار جواهرسازی استفاده می شوند.

• شفت های انعطاف پذیر دو جهته را می توان در هر دو جهت یا معکوس چرخاند. آنها در هر دو جهت متعادل هستند و برای کاربردهای چرخه ای مناسب هستند. برخی از شفت های انعطاف پذیر مقاوم در برابر خوردگی هستند یا می توانند آلاینده های محیطی مانند گرد و غبار، سیال و روغن را تحمل کنند. برخی دیگر برای محافظت و ایمنی بدنه ای در اطراف شفت دارند.

چه مشخصات فنی مهمی دارد؟

مشخصات شفت های انعطاف پذیر شامل:

• حداکثر سرعت، بیشینه سرعت

• ظرفیت گشتاور

• قطر

• حداقل شعاع خمش

• طول، سفتی

• انحراف پیچشی

• کشش محوری

 حداکثر سرعت حداکثر سرعت چرخشی نامی تحت بار است. واحدهای اندازه گیری شامل:

• دور در دقیقه (دور در دقیقه)

• دور در ثانیه (rps)

• دور در ساعت (rph)

برخی از اندازه گیری های مهم برای انتخاب عبارتند از:

• ظرفیت گشتاور حداکثر و پیوسته انتقال گشتاور است که شفت های انعطاف پذیر برای آن طراحی شده است. گشتاور، اندازه گیری نیروی اعمال شده به یک عضو برای ایجاد چرخش، با ضرب نیروی اعمال شده در فاصله از نقطه محوری تا نقطه ای که نیرو اعمال می شود، تعیین می شود.

• قطر شفت شامل پوشش شفت است و به تعیین سرعت و گشتاور مورد نیاز کمک می کند.

• حداقل شعاع خمش در حین کار شفت اندازه گیری می شود.

• طول انتها به انتها در امتداد خط مرکزی شفت اندازه گیری می شود.

مواد

شفت های انعطاف پذیر از نظر مواد و کاربرد متفاوت هستند. اکثر محصولات از:

• فولاد کربن

• فولاد ضد زنگ

• فولاد سکوریت شده

• سیم موزیک

• سیم موشک

• آلیاژهای برنز

• آلیاژهای مس

کاربردها در هوافضا

صنعت هوافضا از شفت های انعطاف پذیر استفاده می کند؛ برای:

• فعال سازی معکوس تراست

• دریچه خونریزی متغیر

• شفت محرک مجله

• پمپ نجات

• پمپ لاشخور

• سیستم های تحریک فلپ

کاربردها در خودرو

کاربردهای خودرو شامل:

تنظیم خودکار پدال

• تنظیمات درب کشویی

• مسیرهای صندلی برقی

کاربردهای صنعتی و پزشکی:

شفت های انعطاف پذیر نیز در ابزارهای برق صنعتی و میله های دستی برای حذف سوپاپ استفاده می شود. در زمینه پزشکی از شفت های انعطاف پذیر استفاده می شود

• پروب های بیوپسی

• تحویل دارو تصویربرداری رزونانس مغناطیسی (MRI).

• ابزار ارتوپدی

• جراحی چشم

• استانداردهای مرتبط

 DIN 75532-2 - انتقال حرکات چرخشی. شفت های محرک انعطاف پذیر

 DIN 75532-1 - انتقال حرکات چرخشی. انواع اتصال به چرخ دنده ها، چرخ دنده های میانی، چرخ دنده های منعطف، محورهای محرک انعطاف پذیر و تجهیزات

 JIS D 5602 - شفت های انعطاف پذیر برای سرعت سنج ها و تاخوگراف های اتومبیل

می توانید از طریق سیستم جست و جوی کالای صنعتی سایت تکصان، این محصول را با مشخصات مورد نظر خودتان را انتخاب کنید و به تامین کننده مورد نظر متصل شوید.

منبع: globalspec.com
