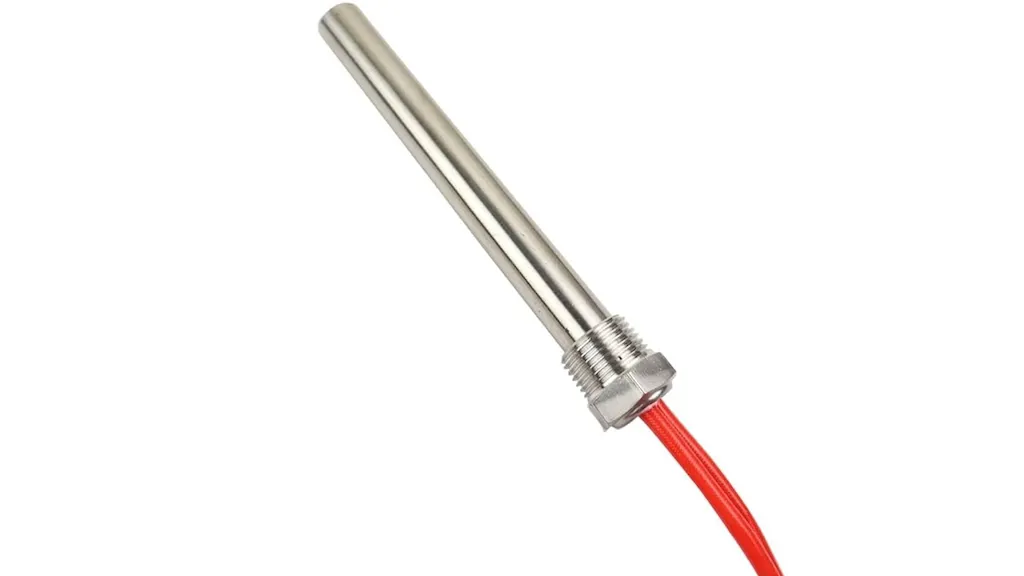

معرفی بخاری های کارتریجی

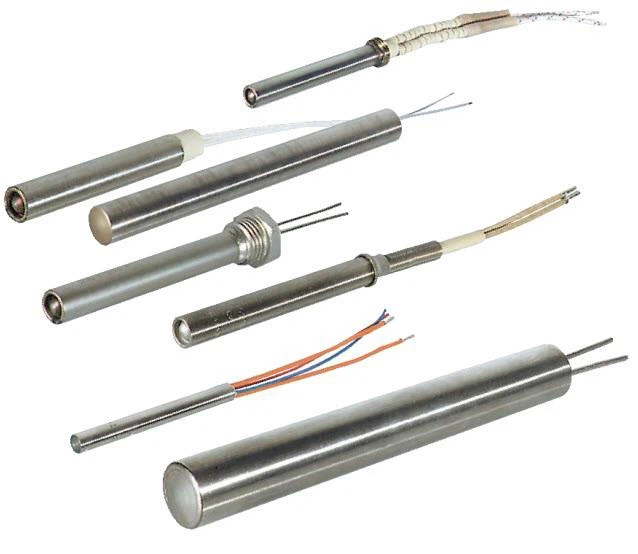

بخاری های کارتریجی بخاری های استوانه ای شکل با عناصر گرمایشی مقاومتی هستند. المنت حرارتی برای جلوگیری از تماس غلاف با المنت گرمایشی و در نهایت ایجاد اتصال کوتاه یا خرابی بخاری عایق بندی شده است. غلاف که به عنوان آستین یا ژاکت نیز شناخته می شود، بخاری را محصور می کند و یک مانع محافظ ایجاد می کند. آنها به طور کلی در یک بستر گرم شده قرار می گیرند یا در برنامه های غوطه وری استفاده می شوند. با این حال، به دلیل شکل استوانه‌ای فشرده، می‌توان از آن‌ها در کاربردهای مختلف دیگری نیز استفاده کرد.

معیارهای مهم برای انتخاب بهتر چیست؟

پارامترهای مهمی که باید در هنگام تعیین بخاری های کارتریجی در نظر گرفت حداکثر دمای کارکرد یا غلاف، ولتاژ متناوب مورد نیاز و چگالی وات است. ملاحظات دیگر شامل ابعاد، مواد ساخت و ساز، انطباق با استاندارهای مربوطه است.

حداکثر دمای کار یا غلاف

حداکثر دمای کار حداکثر دمایی است که غلاف پوشش دهنده بخاری کارتریج ممکن است به آن برسد. مصالح ساختمانی، ولتاژ مورد نیاز و چگالی وات عوامل طراحی موثر بر دمای کارکرد بخاری کارتریج هستند. در برخی از کاربردها، مانند قالب‌گیری، ریخته‌گری و سایر فرآیندهای فلزکاری، دما می‌تواند از 1500 درجه فارنهایت تجاوز کند. توجه داشته باشید، این گرمترین دمایی نیست که یک ماده گرم شده ممکن است به آن برسد.

ولتاژ AC

ولتاژ AC حداقل ولتاژ جریان متناوب (AC) مورد نیاز برای کارکرد بخاری کارتریج است.

چگالی وات

چگالی وات مقدار وات در هر اینچ مربع است که یک بخاری کارتریج می تواند ارائه دهد. بخاری های با چگالی وات بالا نباید با مواد بسیار چسبناک، مواد با گردش ضعیف یا مواد منفجره/فرار به دلیل خطر آتش سوزی استفاده شوند. بخاری های با چگالی وات بالا برای دمای عملیاتی بالاتر مورد نیاز هستند.

ابعاد

ابعاد مهم برای بخاری های کارتریج، قطر اسمی و طول کارتریج یا طول گرم شده است.

قطر اسمی - قطر اسمی بخاری در واقع چند هزار اینچ بزرگتر از ابعاد اندازه گیری شده است. قطر اسمی اندازه سوراخی است که بخاری برای قرار دادن در آن طراحی شده است. چگالی وات بالا و دمای عملیاتی نیاز به تناسب نزدیک برای بهبود انتقال حرارت و طول عمر بخاری دارد.

طول گرم شده - طول اندازه گیری شده فقط برای بخش گرم شده کارتریج است.

نمودار زیر تحمل مناسب سوراخ مورد نیاز بین بخاری کارتریج و زیرلایه گرم شده را برای دماها و تراکم های وات مختلف نشان می دهد.

موادجنس آستین (غلاف)

آستین، ژاکت یا غلاف به عنوان پوشش بیرونی محافظ برای عناصر گرمایشی استفاده می شود. به طور معمول، بخاری های کارتریج از مواد آستین ساخته شده از آلومینیوم، برنج، مس، آهن، آلیاژ نیکل، فولاد ضد زنگ یا فولاد استفاده می کنند.

گزینه های عایق

عایق بخاری عنصر گرمایش را ایزوله می کند. به طور معمول، تامین کنندگان بخاری های کارتریجی را با سرامیک، فایبرگلاس، اکسید منیزیم، عایق میکا یا معدنی یا فلوروپلیمر حمل می کنند. هر نوع عایق دارای ویژگی های متفاوتی است. برخی از بخاری ها ممکن است با چندین گزینه عایق در دسترس باشند.

عایق سرامیکی از مواد معدنی غیرفلزی مانند خاک رس تشکیل شده است که با پخت در دمای بالا به طور دائمی سخت می شود. بیشتر سرامیک ها در برابر حرارت و مواد شیمیایی مقاوم هستند.

عایق میکا متشکل از سیلیکات های معدنی رنگی یا شفاف است که به شکل های مونوکلینیک متبلور شده و به راحتی به برگ های بسیار نازک جدا می شوند. میکا به دلیل خواص عایق الکتریکی و مقاومت در برابر گرما و اسیدها ارزش دارد.

عایق فلوئوروپلیمری در کاربردهایی که نیاز به مقاومت شیمیایی بالاتری دارند استفاده می شود. فلوروپلیمرها چندین سیستم شیمیایی منحصر به فرد از جمله پلی تترا فلوئورواتیلن (PTFE) و پلی وینیلیدین فلوراید (PVDF) دارند.

عایق فایبرگلاس قوی، بادوام و در برابر بسیاری از مواد سوزاننده و دماهای شدید غیرقابل نفوذ است. پارچه های فایبرگلاس به طور گسترده ای در صنعت استفاده می شود.

عایق اکسید منیزیم دارای نقطه ذوب بالا (2800 درجه سانتیگراد) و مقاومت حرارتی (1700 درجه سانتیگراد در اتمسفرهای احیاکننده و 2300 درجه سانتیگراد در اتمسفرهای اکسید کننده) است.

اتصال برق

اکثر دستگاه‌ها را می‌توان با گزینه‌های پایانی مختلف پیکربندی کرد. انتخاب‌ها برای نوع پایان عبارتند از: سرنخ‌های لخت، سرنخ‌های عایق‌شده، سرنخ‌های کابل زره‌دار، سرنخ‌های بافته شده فلزی، سرنخ‌های لوله انعطاف‌پذیر، جعبه‌های ترمینال پایانه‌های پیچ، قطع‌کننده‌های سریع و دوشاخه‌ها.

نصب

بخاری های کارتریجی ممکن است با استفاده از روش های مختلفی نصب یا نصب شوند. برخی از محصولات دارای چندین گزینه برای نصب هستند، مانند اتصالات لوله رزوه ای، فلنج های نصب و حلقه های مکان.

چه امکانات دارند؟

ویژگی های مشترک بخاری های کارتریجی شامل مقاومت در برابر خوردگی، ضد انفجار، تایید شده UL، آشکارسازهای دمای داخلی و سیم های اتصال به زمین است.

• بخاری های مقاوم در برابر خوردگی از مواد مقاوم در برابر خوردگی ساخته شده و برای استفاده در محیط های خورنده یا شیمیایی مناسب هستند.

• بخاری های ضد انفجار برای مقاومت در برابر انفجار و محافظت از مواد داخل طراحی شده اند. برخی از تامین کنندگان شامل بخاری هایی با محفظه هایی هستند که می توانند در برابر جرقه و شعله مقاومت کنند.

• بخاری مجهز به یک سیم اتصال به زمین است که به شما امکان می دهد سیم کشی برق را به یک زمین مشترک متصل کنید تا در صورت اتصال کوتاه بار را از بین ببرید.

• بخاری حاوی یک آشکارساز دمای یکپارچه است که برای تشخیص دمای بخاری در حین استفاده از آن استفاده می شود.

• بخاری های خط ردیابی تایید شده توسط UL توسط آزمایشگاه Underwriters (UL) تایید شده اند. به طور معمول، اسناد گواهینامه UL از سازنده در دسترس است.

می توانید از طریق سیستم جست و جوی کالای صنعتی سایت تکصان، بخاری کارتریجی را با مشخصات مورد نظر خودتان را انتخاب کنید و به تامین کننده مورد نظر متصل شوید.
