بلبرینگ ساپورت اسکرو

بلبرینگ های ساپورت اسکرو مخصوصاً برای استفاده در کاربردهای بال اسکرو یا سرب اسکرو طراحی شده اند. اکثر بلبرینگ‌های ساپورت بال‌اسکرو، بلبرینگ‌های تماس زاویه‌ای با زاویه تماس تند، مانند 60 درجه هستند و در پیکربندی‌های دوبلکس، تریپلکس و چهارگانه موجود هستند. طرح های دیگر شامل بلبرینگ های حاوی رانش جداگانه و یاطاقان غلتکی شعاعی در یک مجموعه است. طرح های کارتریج نیز موجود است که شامل محفظه، آب بند و بلبرینگ می باشد.

چه مشخصات فنی مهمی دارند؟

مهمترین پارامترهایی که باید در هنگام تعیین بلبرینگ های ساپورت اسکرو در نظر گرفته شوند، ابعاد هستند. اینها شامل قطر بیرونی سوراخ، بلبرینگ یا محفظه، عرض حلقه بیرونی و عرض کلی است. صنعت بلبرینگ از یک سیستم اعداد استاندارد برای بلبرینگ هایی با سوراخ های قطر متریک استفاده می کند. برای اندازه سوراخ 04 به بالا، آن را در 5 ضرب کنید تا حفره را بر حسب میلی متر بدست آورید. اگر سوراخ شش گوش باشد، این به بعد در سراسر تخت اشاره دارد. اگر سوراخ مخروطی باشد، این به قطر کوچکتر اشاره دارد. قطر بیرونی بلبرینگ شامل محفظه اگر یک واحد خانه است، اما فلنج را حذف می کند اگر بلبرینگ فلنجی باشد. عرض حلقه بیرونی، عرض کلی بیرون بلبرینگ است. عرض کلی بلبرینگ یا مجموعه بلبرینگ شامل یقه قفل در صورت وجود است.

انواع

انتخاب ها برای بلبرینگ های پشتیبانی بال اسکرو عبارتند از:

• یک بلبرینگ رانش جهت دار

• مجموعه دوبلکس

• مجموعه تریپلکس

• مجموعه چهارتایی

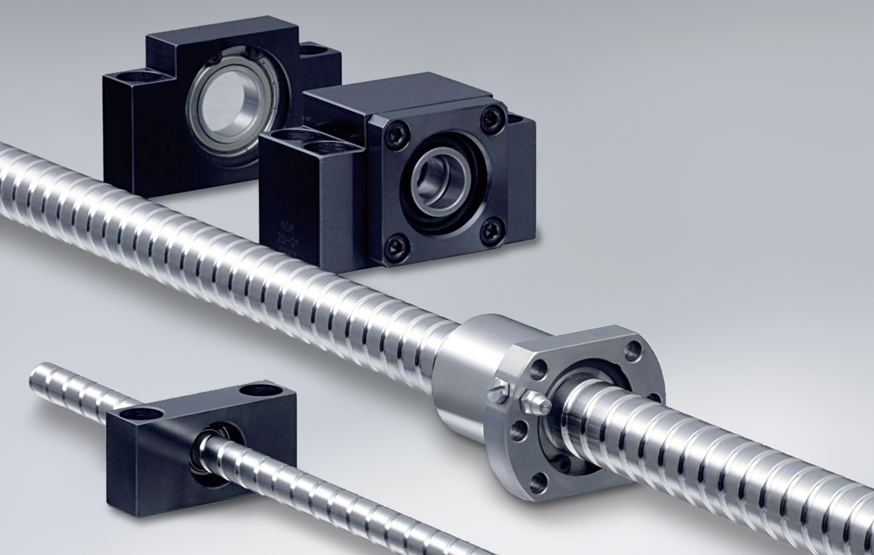

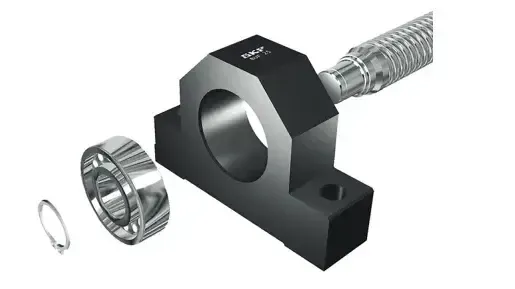

یک بلبرینگ رانش یک جهته یک بلبرینگ سبک تماس زاویه ای یک جهته است. مقداری ناهماهنگی را تحمل می کند. بار شعاعی مشابه بلبرینگ های شیار عمیق، اما دو تا سه برابر بار رانش. مجموعه دوبلکس دو بلبرینگ منطبق برای استفاده در برنامه های پشتیبانی بال اسکرو است. مجموعه تریپلکس سه بلبرینگ همسان برای استفاده در برنامه های پشتیبانی بال اسکرو است. مجموعه چهاربلکس چهار بلبرینگ همسان برای استفاده در برنامه های پشتیبانی بال اسکرو است. برخی از بلبرینگ های پشتیبانی بال اسکرو در یک واحد کارتریج فلنج دار از قبل مونتاژ شده اند. کارتریج معمولاً از محفظه ای با پیچ و مهره های موازی با محور بلبرینگ، بلبرینگ ها و آب بند ها تشکیل شده است. بلبرینگ های ساپورت اسکرو را می توان در یک بلوک یا بلوک بالشی از قبل مونتاژ کرد. مجموعه بلبرینگ دارای یک سطح نصب عمود بر محور بلبرینگ است و از طریق پیچ و مهره های از پیش سوراخ شده مونتاژ می شود. مجموعه بلوک بالش معمولاً شامل آب بند است. بلبرینگ‌های غلتکی سوزنی ترکیبی، بلبرینگ‌های شعاعی غلتکی سوزنی را با بلبرینگ‌های رانش توپی یا غلتکی ترکیب می‌کنند. این بلبرینگ ها را می توان برای کاربردهای ترکیبی بارگذاری شعاعی و محوری استفاده کرد.

مواد

مواد ویژه و گزینه‌های آبکاری برای بلبرینگ‌های ساچمه‌اسکرو شامل فولاد ضد زنگ، هیبرید سرامیکی و آبکاری است. فولاد ضد زنگ در برابر مواد شیمیایی و خوردگی مقاوم است و می تواند دارای درجه بندی فشار نسبتاً بالایی باشد. یک بلبرینگ هیبریدی سرامیکی از حلقه های داخلی و خارجی فولادی با توپ های سرامیکی معمولا به جای فولاد ساخته شده است. این بلبرینگ ها نسبت به تمام بلبرینگ های فولادی دارای چندین مزیت از جمله قابلیت سرعت و شتاب بیشتر، افزایش سفتی، دقت بیشتر، تولید اصطکاک و گرما کمتر، کاهش نیاز به روغن کاری، انبساط حرارتی کم، افزایش عمر عملیاتی هستند. بلبرینگ های حاوی تمام توپ های سرامیکی نیز نارسانا هستند و معمولاً در کاربردهای موتور الکتریکی استفاده می شوند. مواد معمول آبکاری کادمیوم و کروم هستند.

 می توانید با استفاده از سیستم جست و جوی کالای صنعتی تکصان نیز، بلبرینگ مورد نظر خودتان را با توجه به مشخصاتی که ذکر شد انتخاب و به تامین کننده مورد نظر متصل شوید.

منبع: globalspec.com
