بلبرینگ صفحه ای و یاتاقان بلبرینگی

بلبرینگ صفحه ای و یاتاقان بلبرینگیبرای محدود کردن، هدایت یا کاهش اصطکاک در کاربردهای چرخشی یا خطی استفاده می‌شوند. آنها به جای حرکت غلتشی که توسط بلبرینگ های توپ، غلتکی و سوزنی استفاده می شود، از طریق یک حرکت لغزشی عمل می کنند. بلبرینگ‌های ساده و یاتاقان‌های آستینی از مواد مختلفی ساخته می‌شوند و اغلب خود روان‌کاری می‌شوند تا عملکرد نرم و دوام بیشتری داشته باشند. آنها از یک قسمت تشکیل شده اند که از انواع مختلفی از مواد تشکیل شده است، لایه لایه شده و در یک سیستم حمل بار ترکیب شده است. بلبرینگ های ساده و آستینی اغلب بسیار ارزان، فشرده، سبک وزن هستند و ظرفیت حمل بار بالایی دارند.

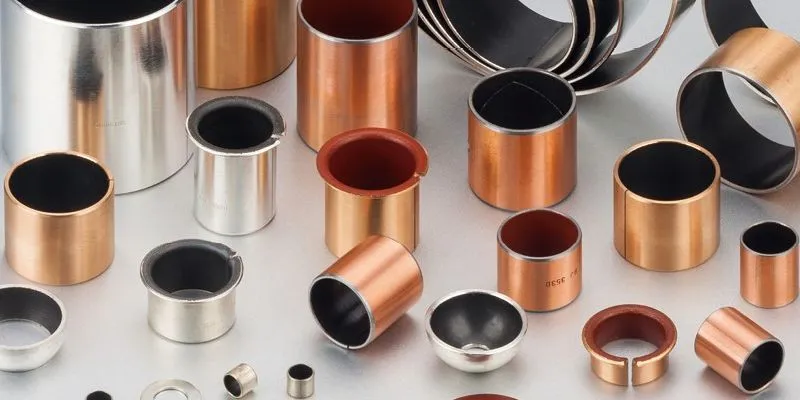

  انواع

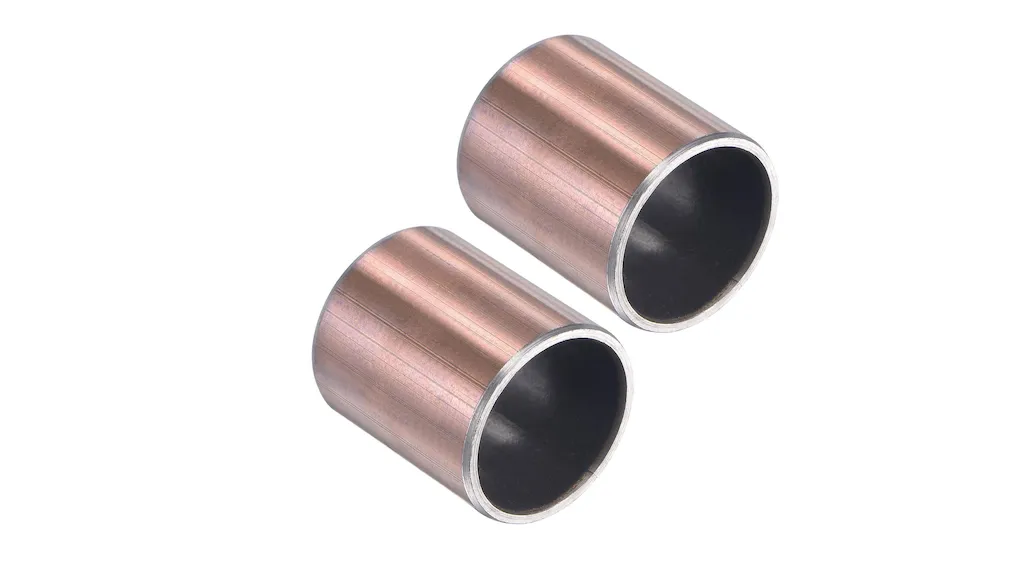

• لبه آستین -  یاتاقان آستین استوانه ای با قطرهای داخلی و خارجی مستقیم است.

• فلنج دار -  یک یاتاقان ساده فلنج دار دارای یک فلنج در یک انتها است که به عنوان سطح مکان یابی در هنگام مونتاژ استفاده می شود. برخی از فلنج‌ها ممکن است به اندازه‌ای بزرگ باشند که سوراخ‌های نصبی را در خود جای دهند که برای محکم کردن بلبرینگ در جای خود استفاده می‌شوند.

• یاتاقان های خط دار از مواد متفاوتی برای سطح یاتاقان و مواد استفاده می کنند. روی سطح بلبرینگ از آستر استفاده می شود.

چه مشخصات فنی مهمی دارند؟

چندین مشخصات ابعادی مهم برای بلبرینگ های ساده و یاتاقان های آستین وجود دارد.

فاصله بوش فاصله در حرکت شعاعی محور است که در داخل بوش حرکت می کند. ترخیص عملیاتی با ترخیص داخلی اولیه متفاوت است. فاصله اولیه همیشه بیشتر از فاصله عملیاتی است زیرا بوشینگ ها در اثر تداخل ها منبسط یا فشرده می شوند. این باعث ایجاد تفاوت در انبساط حرارتی حلقه های یاتاقان و اجزای جفت می شود. هنگام انتخاب یک یاتاقان ساده یا آستین، فاصله داخلی باید بر اساس نصب مناسب و شرایط عملیاتی معمولی انتخاب شود تا فاصله عملیاتی مناسب به دست آید.

 شناسه یاتاقان و OD قطر داخلی (ID) و قطر خارجی (OD) بوشینگ بدون احتساب فلنج است.

طول کلی یاتاقان ساده یا آستین را توصیف می کند.

محاسبه بار بلبرینگ هنگام انتخاب مهم است. حداکثر بار a یک یاتاقان به صورت پوند بر اینچ مربع با حداکثر ظرفیت بار برای کاربردهای استاتیک سرعت بار 1/3 حد فشرده سازی مواد یاتاقان است.

 درجه بندی سرعت چرخش به عوامل متعددی مانند مواد یاتاقان، روانکاری، تراز، پرداخت سطح شفت و سختی شفت مرتبط است.

 مقدار PV حاصل ضرب بار خاص (P) و سرعت لغزش (V) است. این تأثیر قابل توجهی بر طول عمر بوش دارد و هنگام طراحی در اطراف برنامه مهم است که در نظر گرفته شود. هر چه مقدار PV کمتر باشد عمر بوشینگ بیشتر می شود. برای محاسبه شیر PV لطفا به جدول زیر مراجعه کنید.

 مواد سطحی

 بلبرینگ های ساده و یاتاقان های آستین از چندین ماده سطحی استفاده می کنند. برخی از یاتاقان‌های ساده و یاتاقان‌های آستین با چوب سخت آغشته به روغن، معمولاً در کاربردهای کشاورزی، روکش می‌شوند. برخی دیگر حاوی سطوح خود روان شونده هستند که از گرافیت مذاب و فلز ساخته شده اند. از آنجایی که برخی از کاربردها یاتاقان را با روغن کاری کمتر از لایه کامل اجرا می کنند، انتخاب مواد و طراحی مناسب یاتاقان مهم است.

دارای چه امکاناتی هستند؟

 بلبرینگ های ساده و آستین با چندین ویژگی مختلف در دسترس هستند.

  بلبرینگ های خود روان کننده یا آغشته به روغن نیازی به روغن کاری خارجی ندارند. برنز پخته شده را می توان با روغن آغشته کرد. اصل پشت یاتاقان های خود روان کننده این است که در طول دوره کارکرد اولیه یاتاقان، یک فیلم روان کننده جامد با انتقال مقدار کمی ماده از لایه یاتاقان ایجاد می شود. این فیلم مستقیماً با قطعات متحرک تماس پیدا می کند و از اجزای جفت کننده محافظت می کند تا طول عمر بلبرینگ را افزایش دهد. روانکاری مناسب جزء حیاتی عملیات ایمن و کارآمد بلبرینگ است. روانکاری ضعیف می تواند منجر به سایش سریع مواد و خرابی ماشین آلات شود. یاتاقان های خود روان کننده چندین مزیت دارد. این موارد عبارتند از: حذف سوراخ‌ها و شیارهای روغن که هزینه‌ای برای ماشین‌کاری دارند، کاهش هزینه‌های جاری ماشین‌آلات به دلیل نیاز به تعمیر و نگهداری کمتر، طراحی مکانیکی ساده‌تر دیواره‌های ضخیم‌تر و مقاومت در برابر سایش عالی، و محیط امن‌تر بدون وابستگی به روانکارهای روغنی.

  محیط‌های شدید، از جمله دماهای بالا یا پایین، رطوبت، شوک و ارتعاش به بلبرینگ‌هایی بادوام، قابل اعتماد و ساخته شده از موادی ساخته شده‌اند که می‌توانند در شدیدترین شرایط مقاومت کنند.

 دامنه کامل دمای عملیاتی محیط، از جمله دمای روزانه نیز باید در نظر گرفته شود. تغییر دما می تواند بر فاصله بین بوش و محفظه یا بین بوش و شفت تأثیر بگذارد. اگر فاصله خیلی کم شود می تواند باعث ساییدگی شدید بوش شده و عمر مفید آن را کاهش دهد.

  می توانید با استفاده از سیستم جست و جوی کالای صنعتی تکصان نیز، بلبرینگ مورد نظر خودتان را با توجه به مشخصاتی که ذکر شد انتخاب و به تامین کننده مورد نظر متصل شوید.

منبع: globalspec.com
