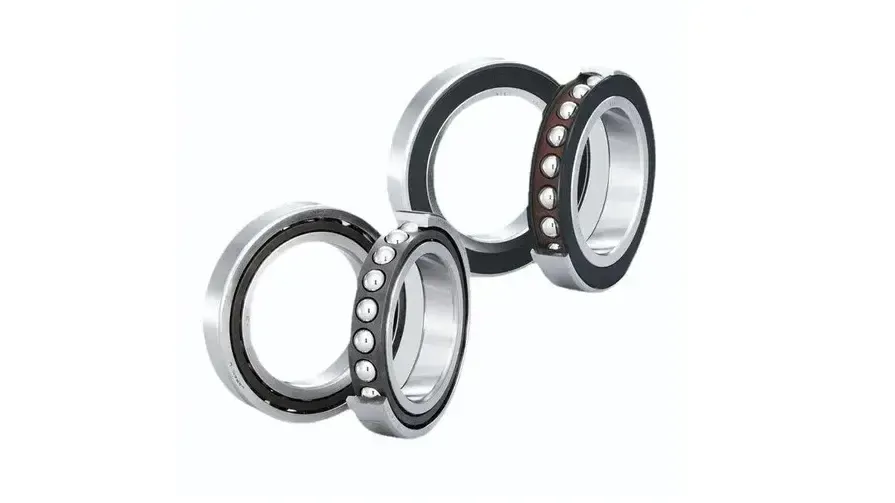

نقش و اهمیت بلبرینگ های فوق دقیق و اسپیندل در صنایع دقیق

بلبرینگ های فوق دقیق و اسپیندل، بلبرینگ های با دقت بالا هستند که برای استفاده در دوک های ماشین ابزار و سایر کاربردهای دقیق طراحی شده اند.

 اکثر بلبرینگ‌ها و بلبرینگ‌های اسپیندل دارای درجه‌بندی کیفیت بالا مانند ABEC-7 یا ABEC-9 هستند و در سرعت‌های بالا به آرامی و روان کار می‌کنند. رتبه‌بندی‌های کمیته مهندسین بلبرینگ حلقوی (ABEC) برای تعریف محدوده‌های مختلف دقت و تحمل برای بلبرینگ‌ها استفاده می‌شود. به عنوان یک قاعده، هر چه عدد ABEC بیشتر باشد، تحمل بلبرینگ تنگ تر است.

 انواع بلبرینگ فوق دقیق و اسپیندل

 چهار نوع اصلی از بلبرینگ‌های اسپیندل و با دقت فوق‌العاده وجود دارد: بلبرینگ‌های تماس زاویه‌ای، بلبرینگ‌های شعاعی، بلبرینگ‌های غلتکی و بلبرینگ‌های رانش.

• بلبرینگ های تماس زاویه ای رایج ترین نوع بلبرینگ های اسپیندل هستند. هنگام استفاده از بلبرینگ، یک زاویه تماس بین نژادها و توپ ها ایجاد می شود.

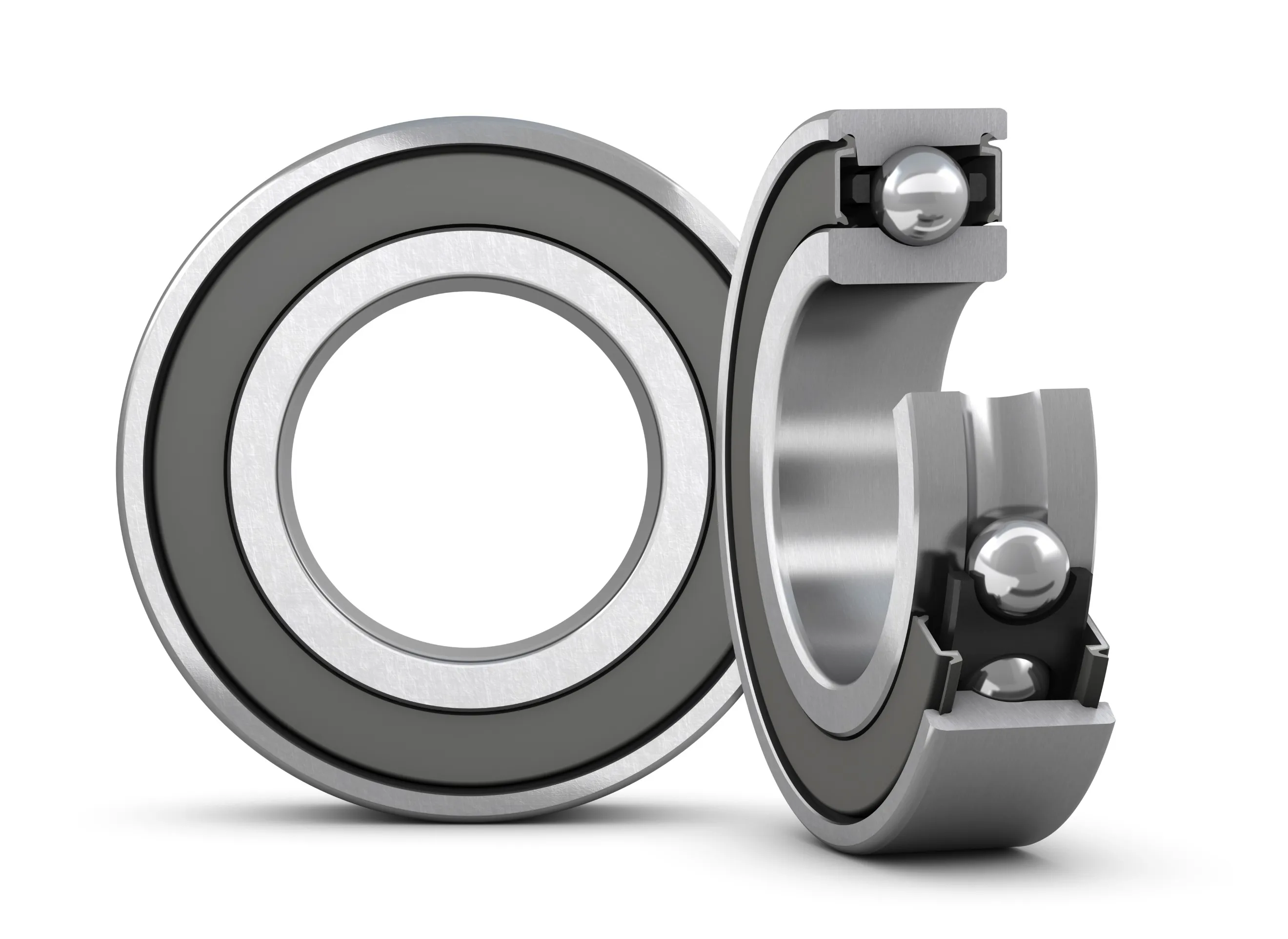

• بلبرینگ‌های شعاعی یا شیار عمیق می‌توانند بارهای شعاعی و محوری را به درجات مختلف تحمل کنند، اما اغلب زمانی استفاده می‌شوند که بار اولیه در جهت شعاعی باشد. بلبرینگ‌های شعاعی شامل یک حلقه داخلی، یک حلقه بیرونی، گلوله‌ها و گاهی اوقات یک قفس برای نگه‌داشتن و جداسازی توپ‌ها هستند.

• رولبرینگ در کاربردهای چرخشی برای جایگزینی حرکت لغزشی با حرکت غلتشی کم اصطکاک استفاده می شود.

• بلبرینگ‌های رانش برای بارهای رانش خالص طراحی شده‌اند. این بلبرینگ‌های اسپیندل با دقت فوق‌العاده می‌توانند بارهای شعاعی کمی را تحمل کنند یا اصلاً تحمل کنند. عنصر نورد می تواند یک توپ، سوزن یا غلتک باشد.

چه مشخصات فنی مهمی دارند؟

 مشخصات برای بلبرینگ‌های اسپیندل و با دقت فوق‌العاده شامل اندازه سوراخ، قطر بیرونی و مصالح ساختمانی است. صنعت بلبرینگ از یک سیستم شماره گذاری استاندارد برای بلبرینگ های دارای سوراخ های قطر متریک استفاده می کند.

 اگر سوراخ شش ضلعی باشد، بعد در سراسر تخت اندازه گیری می شود. اگر سوراخ مخروطی باشد، قطر کوچکتر مشخص می شود. برای سایز سوراخ 04 و بالاتر، با ضرب اندازه در 5، قطر سوراخ بر حسب میلی متر (میلی متر) به دست می آید.

 برای بلبرینگ های داخلی، قطر خارجی (OD) شامل محفظه است. برای بلبرینگ های فلنجی، OD فلنج را حذف می کند.

 از نظر مواد، بیشتر بلبرینگ های فوق دقیق و اسپیندل از فولاد ضد زنگ، پلاستیک یا سرامیک ساخته شده اند. محصولاتی که با کادمیوم و کروم اندود شده اند نیز موجود است.

 استانداردها

 BS 6413 P2 -  روغن های خانواده F را بر اساس ترکیب و خواص به طور کلی طبقه بندی می کند.

 SAE MS1006 -  کمیته بین‌المللی روان‌کننده‌های صنعتی SAE تعدادی مشخصات عملکرد روان‌کننده صنعتی و غیرتولیدی را توسعه داده است.

  می توانید با استفاده از سیستم جست و جوی کالای صنعتی تکصان نیز، بلبرینگ مورد نظر خودتان را با توجه به مشخصاتی که ذکر شد انتخاب و به تامین کننده مورد نظر متصل شوید.

منبع: globalspec.com
