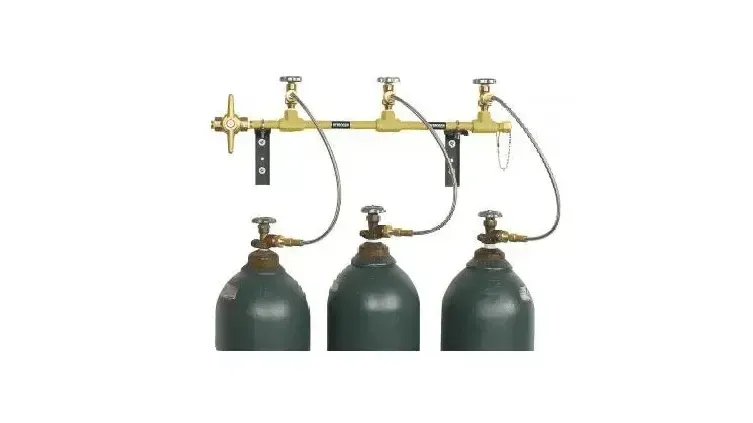

منیفولدها و سیستم های منیفولد

منیفولد یک سیستم یا وسیله توزیع سیال یا گاز است که برای آوردن بسیاری از اتصالات به یک مکان یا یک کانال واحد به منطقه ای که نقاط زیادی به هم می رسند، عمل می کند. سیستم های منیفولد از محفظه های تامین ساده با چندین خروجی گرفته تا واحدهای کنترل جریان چند محفظه ای شامل شیرهای انتگرال و رابط های شبکه های الکترونیکی را شامل می شود. مدارهای پنوماتیکی و هیدرولیک پیچیده می توانند از منیفولدها و سیستم های منیفولد با رابط شبکه های الکترونیکی پیچیده استفاده کنند. دستگاه های منیفولد یک تکه در ساخت ساده هستند. گاز از طریق یک یا چند پورت بر حسب یک برنامه وارد و خارج می شود. سیستم های منیفولد پیچیده تر هستند و تعدادی اجزای دیگر را در خود جای می دهند:

لوله - مخازن مورد استفاده برای انتقال مایع

اتصالات - سه راهی ها، زانوها، صلیب ها، شاخه ها و سایر قطعاتی که لوله را به منیفولدها متصل می کنند.

محفظه های انبساط - درصد معینی از انبساط در خط لوله را برای جلوگیری از افزایش فشار در سیستم اجازه می دهد. این به افزایش عمر آب بندی و جلوگیری از نشتی کمک می کند.

سوپاپ - برای کنترل جریان از طریق پورت های منیفولد استفاده می شود

کانکتورهای انعطاف پذیر - کانکتورهای بافته شده که برای اتصال ظروف به منیفولدها یا منیفولدها به تجهیزات ثابت خم می شوند و خم می شوند.

ابزارها - فشار سنج ها ، سوئیچ ها و سایر دستگاه هایی که برای انجام عملکردهای مختلف سیستم شامل اندازه گیری استفاده می شوند.

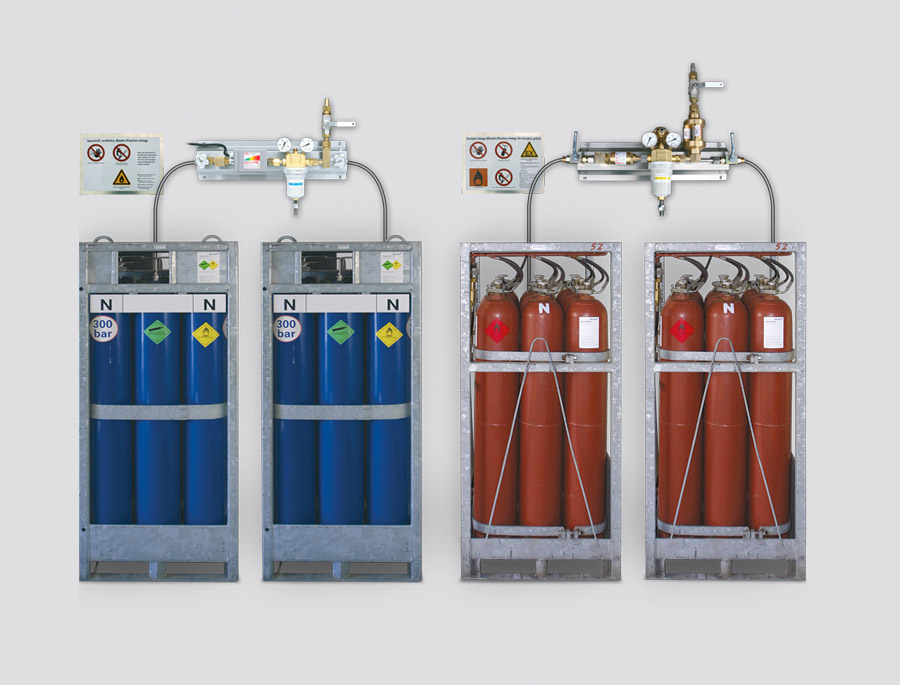

کابینت‌های گاز و سیستم‌های توزیع همچنین شامل منیفولدهایی به عنوان اجزای جریان هستند که سیلندرهای گاز فشرده را به هم متصل می‌کنند و نیاز به کنترل مکرر رگولاتورها در هنگام تعویض سیلندر را از بین می‌برند.

مشخصات عملکرد، مشخصات پورت و سوپاپ، قطعات و سبک مدار، و کاربردها همگی پارامترهای مهمی هستند که هنگام جستجوی منیفولدها باید در نظر گرفته شوند. می توانید با استفاده از سیستم جست و جوی کالای صنعتی تکصان، منیفولد مورد نظر خودتان را با توجه به مشخصاتی که ذکر شد انتخاب و به تامین کننده مورد نظر متصل شوید.

مشخصات عملکرد

 تطبیق مشخصات عملکرد برای منیفولدها و سیستم های منیفولد با نیازهای برنامه برای انتخاب مناسب مهم است.

 حداکثر فشار - فشار مقدار نیروی وارد شده به سیستم توسط سیال موجود را توصیف می کند. بیشتر گازهای فشرده از 2000 تا 2640 پوند بر اینچ مربع (psig) تجاوز نمی کنند، اما برخی از آنها می توانند به فشار 6000 psig برسند. ضعیف ترین نقطه سیستم حد فشار را تعیین می کند، بنابراین هر قسمتی که در اثر گرما، خوردگی یا تنش ضعیف شده باشد ممکن است به طور بالقوه فشاری را که ظرف تحمل می کند کاهش دهد یا باعث پارگی آن شود.

 حداکثر جریان - نرخ جریان حداکثر سرعت جریان سیال از طریق سیستم را توصیف می کند. اگر سیال گاز باشد، معمولاً با فوت مکعب استاندارد در دقیقه (scfm) اندازه گیری می شود. برای مایعات، جریان معمولاً با استفاده از گالن در دقیقه (gpm) توصیف می شود.

 محدوده دما - محدوده دمایی محدوده کامل مورد نیاز از دمای کارکرد ایمن محیط یا سیال است که بر حسب درجه فارنهایت یا درجه سانتیگراد ارائه می شود.

پورت ها و سوپاپ ها

 پورت ها و سوپاپ ها اجزای کلیدی در منیفولدها و سیستم های منیفولد هستند و بنابراین مشخصات آنها بخش مهمی از فرآیند انتخاب است.

 انواع پورت

پورت ها منافذی در منیفولد هستند که در آن اتصالات ورودی و خروجی ایجاد می شود. هر دهانه یا یک پورت ورودی (تامین) یا یک پورت خروجی است. تعداد هر کدام با الزامات برنامه مطابقت دارد.

تعداد پورت های تامین ، تعداد منابع سیال مستقلی را که می توانند با سیستم منیفولد یا منیفولد متصل شوند، مشخص می کند.

 تعداد پورت های خروجی تعداد پریزهای سیستم را تعیین می کند. این اغلب به عنوان تعداد پورت ها یا شیرهایی که به منیفولد متصل می شوند یا می توانند متصل شوند، مشخص می شود. به عنوان مثال، یک منیفولد 6 نقطه ای دارای 6 پورت یا شیر است.

انواع شیر

دریچه های یکپارچه به طور یکپارچه با منیفولد مونتاژ می شوند، برخلاف پایه یا صفحه فرعی که دریچه های جداگانه به آن متصل می شوند. انواع شیرهای انتگرال شامل دستی، برقی و پیلوت هوا می باشد.

• دریچه های دستی -  سوپاپ ها به صورت دستی از طریق یک دستگیره، اهرم یا سایر دستگاه های دستی تنظیم یا فعال می شوند.

• شیرهای برقی - شیرها از طریق یک آهنربای برقی فعال شده توسط سیگنال الکتریکی باز و بسته می شوند.

• دریچه های پایلوت هوا -  دریچه ها توسط یک سیگنال پنوماتیک فعال می شوند.

از چه موادی ساخته شده اند؟

 مواد مورد استفاده برای ساخت منیفولدها و سیستم های منیفولد، سازگاری سیال (گاز یا مایع) را تعیین می کنند و همچنین نقش مهمی در عملکرد دارند.

• آلومینیوم -  فلزی سبک و نسبتاً مقاوم در برابر خوردگی که معمولاً برای افزایش مقاومت در برابر خوردگی و سایش آنودایز می شود. آلومینیوم مقاومت دمایی خوبی دارد، اما در مقایسه با فولاد نسبتا ضعیف است.

• چدن داکتیل -  نوعی از چدن که قابلیت ماشینکاری و مقاومت در برابر خوردگی خود را حفظ می کند.

• پلاستیک -  هر یک از پلیمرهای گرمانرم یا ترموپلاستیک متعدد با وزن مولکولی بالا. گریدهای مختلف (مانند نایلون، استال و پلی کربنات) دارای خواص متفاوتی هستند، اما اکثر آنها دارای مقاومت شیمیایی و خوردگی قوی هستند.

• فولاد -  فلز صنعتی عمومی با استحکام و سختی فیزیکی بالا. فولاد معمولاً برای افزایش خواص مقاومت در برابر خوردگی آن روکش یا تکمیل می شود.

• فولاد ضد زنگ  -  آلیاژ فولادی با مقاومت شیمیایی و خوردگی عالی که بیشتر برای سیستم های توزیع گاز مایع یا خورنده استفاده می شود.

دارای چه امکاناتی هستند؟

منیفولدها و سیستم های منیفولد ممکن است از تعدادی ویژگی اضافی تشکیل شده باشند که برای کاربردهای خاص مهم هستند.

 جداسازی محفظه قابل تنظیم - بسته به کاربرد یا وضعیت چرخه فرآیند، محفظه های تامین را می توان ایزوله یا به هم متصل کرد.

سیگنال بازخورد - سیگنال‌های بازخورد سیگنال‌های الکتریکی یا الکترونیکی هستند که برای نشان دادن وضعیت دریچه‌ها برای نشان دادن یا پاسخ خودکار سیستم استفاده می‌شوند.

 فیلتر یا تله - تله‌ها آلاینده‌های ناخواسته (معمولاً اکسیژن، رطوبت یا هیدروکربن‌ها) را از گازهای ویژه قبل از رسیدن به دستگاه حذف می‌کنند. آنها همچنین می توانند به عنوان شاخص آلودگی گاز استفاده شوند.

 نشانگر بصری - نشانگرها سیگنال‌های بصری را برای توصیف وضعیت بخش‌های مختلف سیستم، مانند LED‌های مورد استفاده برای سیگنال وضعیت دریچه (باز یا بسته) ارائه می‌دهند.

 کاربردهای آن چیست؟

 سیستم های منیفولد را می توان در بسیاری از سیستم ها و کاربردها یافت. برخی از رایج ترین انواع منیفولدها شامل مواردی هستند که برای مصارف عمومی، هوای بادی یا فشرده، گاز، آب، سیال هیدرولیک، روغن یا سوخت، فرآوری مواد غذایی یا کاربردهای پزشکی و دارویی هستند.

 منبع: globalspec.com
