بخاری های انعطاف پذیر دستگاه هایی هستند که می توانند به شکل جسم گرم شده قالب گیری شوند. اکثر محصولات را می توان در یک شعاع کوچک خم کرد و می توان بیش از یک بار بدون آسیب رساندن به عناصر گرمایش داخلی خم شد. این ویژگی های بخاری برای ارائه یک منبع گرمای موثر در کاربردهای بی شماری از جمله الکترونیک، دستگاه های پزشکی و کاربردهای صنعتی مانند گرمایش لوله، مخزن، مخزن و درام ضروری است.

معیارهای انتخاب

پارامترهای مهمی که باید در هنگام تعیین هیترهای انعطاف پذیر در نظر گرفت، مشخصات عملکرد، نوع عنصر گرمایش، ابعاد و مواد آستین یا غلاف است. ملاحظات دیگر شامل انطباق با RoHS / WEE و ویژگی های مختلف است.



مشخصات عملکرد

مشخصات عملکرد هیترهای صنعتی شامل حداکثر دمای کارکرد، ولتاژ AC، ظرفیت گرمایش و چگالی وات می باشد.

حداکثر دمای کار حداکثر دمایی است که غلاف پوشش دهنده بخاری کارتریج ممکن است به آن برسد. مصالح ساختمانی، ولتاژ مورد نیاز و چگالی وات عوامل طراحی موثر بر دمای کارکرد بخاری قابل انعطاف هستند.

ولتاژ AC حداقل ولتاژ جریان متناوب (AC) مورد نیاز برای کارکرد بخاری کارتریج است.

ظرفیت گرمایش اندازه گیری میزان انرژی حرارتی دستگاه در یک دوره زمانی است که معمولاً بر حسب کیلووات اندازه گیری می شود.

جایی که:

= میانگین سرعت انتقال حرارت (کیلووات (کیلوژول بر ثانیه)

m = جرم سیال (کیلوگرم)

cp =  ظرفیت گرمایی ویژه سیال (کیلوژول/کیلوگرم درجه سانتیگراد)

ΔT = افزایش دمای سیال (°C)

t = زمان برای فرآیند گرمایش (ثانیه)

چگالی وات مقدار وات در هر اینچ مربع است که یک بخاری کارتریج می تواند ارائه دهد. بخاری های با چگالی وات بالا نباید با مواد بسیار چسبناک، مواد با گردش ضعیف یا مواد منفجره/فرار به دلیل خطر آتش سوزی استفاده شوند. بخاری های با چگالی وات بالا برای دمای عملیاتی بالاتر مورد نیاز هستند.

نوع عنصر گرمایش

بخاری های انعطاف پذیر از دو نوع عنصر گرمایش استفاده می کنند: فویل اچ شده و سیم زخمی .

عناصر گرمایش فویل اچ شده ، عنصر گرمایش مقاومتی هستند که از یک بستر فویل حکاکی شده اند. عناصر مسطح با نیمرخ کم قرار گرفته اند که ناحیه گرمایش موثر را در معرض دید قرار می دهد. عناصر گرمایش فویل حکاکی شده زمان گرم شدن کوتاه تری دارند، گرما را به طور یکنواخت توزیع می کنند و نسبت به سایر عناصر گرمایشی مورد استفاده در بخاری های انعطاف پذیر کارآمدتر هستند.

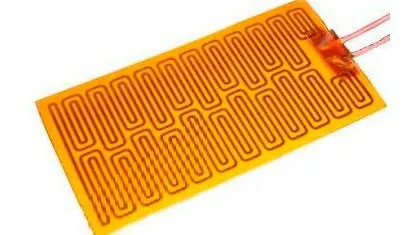

عنصر گرمایش فویل اچ شده

المنت‌های گرمایش سیم‌پیچ شده از یک المنت حرارتی مقاومتی سیم‌شکل استفاده می‌کنند که معمولاً نیکل کروم است که به دور یک بند ناف پیچیده می‌شود و سپس در ناحیه گرمایش مؤثر تعبیه می‌شود. آنها بادوام هستند و می توانند در برابر خمش مکرر بدون آسیب رساندن به عنصر مقاومت کنند. اگرچه، عناصر سیم پیچی آنقدر کارآمد نیستند و زمان بیشتری برای گرم کردن نیاز دارند، می‌توانند جایگزین ارزان‌تری برای اعمال حرارت بر روی سطح بزرگ‌تر باشند.

المنت گرمایش سیمی

ابعاد

طول و عرض ابعاد مهمی هستند که در انتخاب بخاری های انعطاف پذیر باید در نظر گرفته شوند. بخاری ها باید متناسب با کاربرد مورد نظرشان اندازه شوند.

جنس آستین (غلاف).

بخاری های انعطاف پذیر دارای یک آستین یا غلاف هستند که عنصر گرمایش را در خود محصور می کند. غلاف دو هدف را انجام می دهد. برای ارائه عایق الکتریکی و ایجاد یک مانع فیزیکی محافظ. برای جلوگیری از خرابی بخاری با اتصال کوتاه بار، عناصر گرمایشی باید عایق بندی شوند. یک مانع فیزیکی برای افزایش طول عمر بخاری و اجازه کار دستگاه در محیط های مرطوب، خورنده یا سایر محیط های تهاجمی مورد نیاز است. گزینه های مواد برای آستین یا غلاف عبارتند از: پلی آمید (Kapton®)، لاستیک سیلیکون، فلوروپلیمر (Teflon®)، میکا یا مواد دیگر.

مطابقت RoHS / WEEE

محدودیت مواد خطرناک (RoHS) یک دستورالعمل اتحادیه اروپا (EU) است که تمام تولیدکنندگان تجهیزات الکترونیکی و الکتریکی فروخته شده در اروپا را ملزم می کند تا نشان دهند که محصولاتشان فقط حاوی حداقل سطوح مواد خطرناک زیر است: سرب، جیوه، کادمیوم، کروم شش ظرفیتی. ، بی فنیل پلی برومینه و دی فنیل اتر پلی برومینه. RoHS در 1 ژوئیه 2006 اجرایی شد.

زباله های تجهیزات الکتریکی و الکترونیکی (WEEE) یک دستورالعمل اتحادیه اروپا (EU) است که برای تشویق استفاده مجدد، بازیافت و بازیابی تجهیزات الکتریکی و الکترونیکی طراحی شده است. WEEE همچنین برای بهبود اثرات زیست محیطی و عملکرد این تجهیزات طراحی شده است. دستورالعمل WEEE الزامات و معیارهایی را برای جمع آوری، تصفیه، بازیافت و بازیابی تجهیزات الکتریکی و الکترونیکی تعیین می کند. همچنین تولیدکنندگان را مسئول تامین مالی این فعالیت ها می کند. خرده فروشان و توزیع کنندگان باید راهی را برای مصرف کنندگان فراهم کنند تا تجهیزات مستعمل یا منسوخ شده را بدون پرداخت هزینه برگردانند.

امکانات

ویژگی های مشترک بخاری های انعطاف پذیر عبارتند از: ضد انفجار، مکان خطرناک و تایید UL.

• بخاری های ضد انفجار برای مقاومت در برابر انفجار و محافظت از مواد داخل طراحی شده اند. برخی از تامین کنندگان شامل بخاری هایی با محفظه هایی هستند که می توانند در برابر جرقه و شعله مقاومت کنند.

• بخاری های مکان خطرناک برای استفاده در مکان هایی طراحی شده اند که خطر آتش سوزی یا انفجار وجود دارد. آزمایشگاه های بیمه (UL) و سایر سازمان ها این دستگاه ها را رتبه بندی می کنند.

• بخاری های تایید شده توسط Underwriters Laboratories (UL)  تست شده اند و الزامات تعیین شده توسط استانداردهای منتشر شده خود را برای ایمنی برآورده می کنند. محصولاتی که تاییدیه UL را دریافت می کنند دارای علامت UL هستند. به طور معمول، اسناد گواهینامه UL از سازنده در دسترس است.
