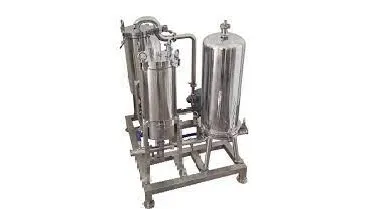

تجهیزات فیلتراسیون

اطلاعات تجهیزات فیلتراسیون

نمایش تمام سازندگان تجهیزات فیلتراسیون

تجهیزات فیلتراسیون برای فیلتر کردن، غلیظ کردن یا شفاف کردن مخلوطی از عناصر مختلف استفاده می شود. چندین روش مختلف برای طبقه بندی محصولات وجود دارد. مثالها عبارتند از:

• نیروی محرکه (گرانش، فشار، سانتریفیوژ خلاء)

• مکانیسم فیلتراسیون (محیط فیلتر)

• هدف فرآیند (کیک، مایع شفاف یا هر دو)

• چرخه عملیاتی (پیوسته یا دسته ای)

• اندازه مواد (اندازه ذرات)،

• مرحله فرآیند (پیش تصفیه، غلظت جامدات، جداسازی جامدات)

انواع تجهیزات فیلتراسیون

در زیر توضیحاتی در مورد انواع تجهیزات فیلتراسیون شامل: ته نشینی، جاذبه، خلاء، فشار، ضخیم کننده ها، زلال سازها و جداکننده های گریز از مرکز ارائه شده است.

تجهیزات ته نشینی

تجهیزات ته نشینی از یک فرآیند گرانشی یا شیمیایی برای ته نشین شدن ذرات در کف استفاده می کنند. محصولاتی که از لخته سازی و رسوب گرانشی استفاده می کنند در این دسته قرار می گیرند.

لخته سازی - لخته سازی تشکیل یک کیک یا سنگدانه است، معمولاً از طریق یک فرآیند شیمیایی، اگرچه ممکن است از میدان مغناطیسی برای ذرات حاوی آهن استفاده شود. لخته سازی یک فرآیند مهم در تصفیه فاضلاب است.

رسوب گرانشی - رسوب گرانشی برای کاهش غلظت جامدات مواد مورد پردازش استفاده می شود. این می تواند یک فرآیند شفاف سازی یا ضخیم شدن باشد. در رسوب گرانشی، ذرات سنگین‌تر تحت نیروی گرانش به پایین فرو می‌روند. سرعت ته نشینی بسته به چگالی متفاوت بین فاز مایع و جامدات و اندازه ذرات جامد متفاوت است.

تجهیزات فیلتراسیون گرانشی

تجهیزات فیلتراسیون گرانشی از فشار هیدرواستاتیک یک ستون پیش فیلتر بالای سطح فیلتر برای تولید جریان فیلتر استفاده می کنند. محصولات رایج عبارتند از فیلترهای کیسه ای، مهره های گرانشی و فیلترهای شنی.

فیلتر کیسه ای - فیلترهای کیسه ای عمدتاً به عنوان تجهیزات جمع آوری استفاده می شوند. آنها از فیلترهای پارچه ای یا نمدی کیسه ای شکل استفاده می کنند. فیلترهای کیسه ای برای فیلتراسیون فرآیندی توصیه نمی شوند.

مهره گرانشی - یک مخزن گرانشی مخزنی با کف کاذب سوراخ شده یا متخلخل است. آنها ممکن است یک محیط فیلتر جداگانه داشته باشند یا نداشته باشند. سر هیدرواستاتیک دوغاب در مخزن نیروی محرکه فیلتراسیون را فراهم می کند.

فیلتر شنی - فیلتر شنی رایج ترین نوع فیلتر گرانشی است. این مخزن از یک مخزن حاوی لایه‌هایی از شن و ماسه یا آنتراسیت پودر شده ساخته شده است. اندازه ذرات بستر از پایین به بالای تخت کاهش می یابد. این بستر دانه ای، محیط فیلتر را تشکیل می دهد. فیلترهای شنی تجهیزات شفاف کننده مورد استفاده هستند، اگرچه ممکن است کیک روی سطح ایجاد شود. آنها تقریباً منحصراً برای تهویه آب استفاده می شوند.

فیلتر خلاء

فیلتراسیون خلاء دسته ای از تجهیزات جداسازی مایع از جامد و تجهیزات فیلتراسیون است که انواع مختلفی از محصولات را در بر می گیرد. فیلترهای خلاء در چرخه های عملیاتی دسته ای (فیلترهای خلاء و برگ خلاء) و پیوسته (فیلترهای درام، فیلترهای دیسکی و فیلترهای افقی) در دسترس هستند. فیلترهای خلاء پیوسته به طور گسترده در صنعت فرآیند استفاده می شود. سه دسته اصلی فیلترهای خلاء پیوسته فیلترهای درام، دیسکی و افقی هستند. همه این فیلترهای خلاء دارای ویژگی های مشترک زیر هستند:

• سطح صافی که از نقطه ای که کیک در خلاء رسوب می کند به نقطه حذف جامدات حرکت می کند، جایی که کیک از طریق ابزارهای مکانیکی یا پنوماتیکی تخلیه می شود و سپس به نقطه استفاده از دوغاب باز می گردد.

• دریچه ای برای تنظیم فشار زیر سطح.

• یک چرخه عملیاتی ظاهرا پیوسته که در واقع مجموعه ای از چرخه های دسته ای نزدیک به هم هستند.

نمونه هایی از این تجهیزات فیلتراسیون عبارتند از فیلترهای دیسکی، فیلترهای کمربند افقی، فیلترهای درام دوار، فیلترهای پیش روکش درام دوار، فیلترهای رومیزی، فیلترهای تابه کج، فیلترهای سینی و مهره های خلاء.

فیلتراسیون فشار

فیلترهای فشاری در فشارهای فوق اتمسفر در سطح فیلتر کار می کنند. رسانه ها توسط پمپ های دیافراگمی، پیستون، پیچ و گریز از مرکز، جعبه ضربه و جریان های راکتورهای فشار به دستگاه تغذیه می شوند. اکثر فیلترهای فشار، ماشین های دسته ای یا نیمه پیوسته هستند. فیلترهای فشار درام دوار و برخی دیگر دارای چرخه عملکرد مداوم هستند. ماشین‌های پیوسته گران‌تر و انعطاف‌پذیرتر از ماشین‌های دسته‌ای هستند.

انواع تجهیزات فیلتراسیون تحت فشار عبارتند از: فیلترهای فشار اتوماتیک، فیلترهای شمعی، فیلتر پرس، فیلترهای فشار صفحه افقی، فیلترهای پولیش و فیلترهای برگ فشار عمودی.

ضخیم کننده ها

ضخیم کننده ها برای جداسازی جامدات از مایعات با استفاده از رسوب گرانشی استفاده می شوند. بیشتر ضخیم‌کننده‌ها قطعات بزرگ‌تر و پیوسته‌تری از تجهیزات هستند. آنها برای کاربردهای سنگین مانند زغال سنگ، تاکونیت های سنگ آهن، پیریت مس، فسفات ها و سایر فرآیندهای غنی سازی استفاده می شوند. ضخیم کننده ها دسته ای از تجهیزات تصفیه صنعتی هستند که شامل ضخیم کننده های معمولی، ضخیم کننده های با نرخ بالا، ضخیم کننده های لاملا و ضخیم کننده های سینی هستند.

روشن کننده ها

زلال‌کننده‌ها شامل زلال‌کننده‌های معمولی، زلال‌کننده‌های سبد لجنی، زلال‌کننده‌های مکش و زلال‌کننده‌های اسمز معکوس (RO) هستند. محصول نهایی اولیه زلال سازها یک مایع شفاف شده است. آنها تقریباً از نظر طراحی شبیه به ضخیم‌کننده‌ها هستند، اما مکانیزم محرک سبک‌تری دارند. به طور کلی برای زباله های صنعتی و مسکونی استفاده می شود.

این انتخاب همه زلال‌کننده‌ها، از جمله زلال‌کننده‌های معمولی، تجهیزات اسمز معکوس، لجن‌بنکت، مکش و سایر زلال‌کننده‌ها را برمی‌گرداند.

جدا کننده های گریز از مرکز

جداکننده های گریز از مرکز از نیروی گریز از مرکز برای جداسازی ذرات جامد از محلول مایع استفاده می کنند. آنها شامل هر دو سانتریفیوژ و هیدروسیکلون هستند. سانتریفیوژ وسیله ای برای جداسازی ذرات از محلول بر اساس اندازه، شکل، چگالی، ویسکوزیته محیط و سرعت روتور است. یک هیدروسیکلون از نیروی گریز از مرکز برای جداسازی عناصر ذرات با اندازه ها، شکل ها و چگالی های مختلف استفاده می کند.

این انتخاب همه جداکننده های گریز از مرکز، از جمله سانتریفیوژها، هیدروسیکلون ها و غیره را برمی گرداند.

برنامه های کاربردی

رتبه‌بندی کاربرد تجهیزات فیلتراسیون بر اساس ادبیات منتشر شده است و شامل چسب‌ها، مواد شیمیایی، مصالح ساختمانی، لوازم آرایشی، آب آشامیدنی، مواد غذایی و نوشیدنی‌ها، مایعات انتقال حرارت، روغن و سوخت، سنگ معدن و مواد معدنی، رنگ و پوشش‌ها، کاغذ و خمیر کاغذ و ضایعات است. و لجن. تجهیزات فیلتراسیون برای کاربردهای بهداشتی و دارویی نیز موجود است.

استانداردها

تجهیزات فیلتراسیون باید استانداردهای خاصی را رعایت کنند تا از طراحی و عملکرد مناسب اطمینان حاصل شود. استانداردهای اضافی را می توان در فروشگاه استانداردهای IHS یافت .

AHRI 850 IP - این استاندارد برای تجهیزات فیلتر هوا و رسانه های فیلتر هوای کارخانه ای که در چنین تجهیزاتی استفاده می شود، برای حذف ذرات معلق در هنگام استفاده در تهویه محیطی فضاهای مسکونی در تاسیسات تجاری و صنعتی اعمال می شود.

BS EN 14898 - این استاندارد برای تجهیزات تهویه آب در داخل ساختمان ها اعمال می شود.

ISO 16900-3 - این بخش از ISO 16900 روش های آزمایش نفوذ فیلتر ذرات فیلترهای جداگانه یا یکپارچه برای دستگاه های محافظ تنفسی را مشخص می کند.
