چرخ زنجیرهای نقاله
به روز رسانی شده در ۱۴۰۳/۲/۱۰ زمان مطالعه 10 دقیقه
اطلاعات چرخ زنجیرهای نقاله
نمایش تمام سازندگان چرخ زنجیرهای نقاله

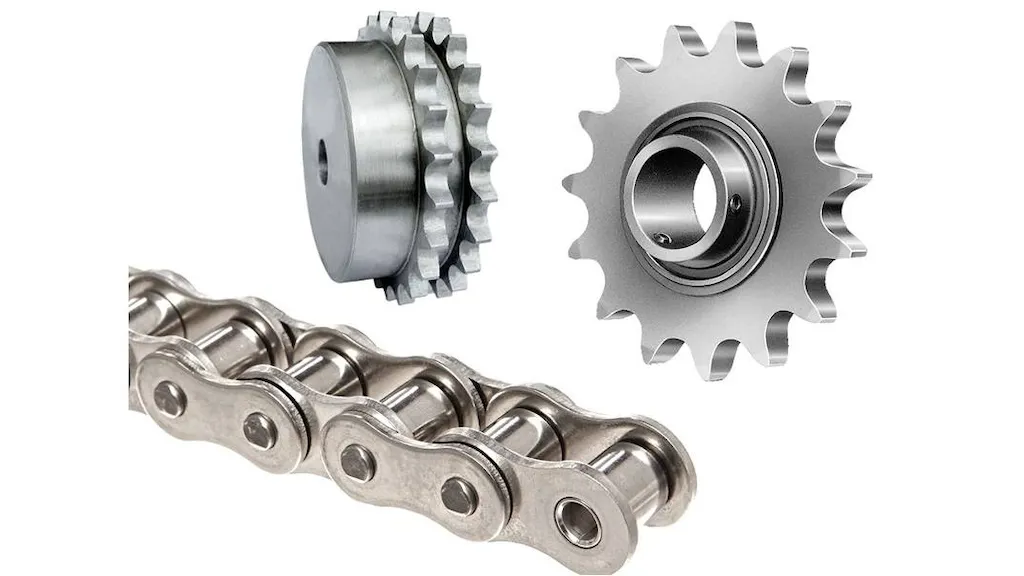

چرخ‌های نقاله (دنده‌های آسیاب، چرخ‌دنده‌های کلاس مهندسی، چرخ‌دنده‌های مهندسی شده) همراه با زنجیر نقاله یا تسمه نقاله استفاده می‌شوند. آنها چرخ دنده های دندانه دار یا چرخ های پروفیلی هستند که برای انتقال حرکت چرخشی با یک زنجیر نقاله یا تسمه مشبک می شوند. چرخ نقاله های تک، دو، سه، چهار و پنج تایی معمولاً در دسترس هستند.
انواع چرخ نقاله
چرخ دنده های نقاله از چهار نوع هاب استاندارد و دو نوع هاب تخصصی استفاده می کنند.
هاب های استاندارد به صورت زیر تعیین می شوند:
نوع A - چرخ‌دنده‌های نوار نقاله بدون هابل که برای اتصال از طریق پرس تداخلی یا اتصال چسب طراحی شده‌اند.
نوع B - پروژه هاب فقط از یک طرف چرخ نقاله.
نوع C - پروژه هاب از دو طرف چرخ دنده.
نوع D - محصولات دارای هاب پیچ و مهره قابل جدا شدن هستند که برای تعویض مکرر چرخ دنده یا تعمیر و نگهداری مناسب است.
مراکز تخصصی عبارتند از:
بوش های مخروطی - مانند کولت روی شفت محکم می شوند تا خراش شفت را به حداقل برسانند.
پین برشی - هاب ها از سیستم در برابر پارگی یا اضافه بار محافظت می کنند. گشتاور توسط پین برشی حمل می شود، که در صورت تجاوز از بار ایمن، گردن به برش می خورد.
مشخصات فنی
مشخصات و ملاحظات چرخ دنده های نقاله عبارتند از:
تعداد دندان ها
قطر سوراخ
قطر توپی
قطر خارج
سوراخ طولی
وزن
انتقال نیرو
سرعت
دمای عملیاتی
قرار گرفتن در معرض عناصر خورنده
تولید نویز
هاب های تمام پلاستیکی نسبتاً بی صدا هستند، اما فقط برای کاربردهای سبک تا متوسط مناسب هستند. چرخ های نقاله با توپی ساخته شده از فولاد، فولاد ضد زنگ یا فولاد سخت شده نیز موجود است.
استانداردها
چرخ زنجیرهای نوار نقاله متریک بر اساس استاندارد ISO 606 سازمان بین المللی استاندارد (ISO) دسته بندی می شوند. عدد داده شده با گام در افزایش 1/16 اینچی مرتبط است، اما بر حسب میلی متر (میلی متر) بیان می شود. برای مثال، یک چرخ دنده ISO 12 دارای گامی 19.05 است و با یک زنجیره 3/4 اینچی جفت می شود.
انتخاب‌ها برای پیج ISO عبارتند از:
ISO 04 (6.35mm)
ISO 06 (9.525 میلی متر)
ISO 08 (12.70 میلی متر)
ISO 10 (15.875 میلی متر)
ISO 12 (19.05 میلی متر)
ISO 16 (25.40mm)
ISO 20 (31.75 میلی متر)
ISO 24 (38.10 میلی متر)
ISO 28 (44.45mm)
ISO 32 (50.80mm)
ISO 36 (57.15 میلی متر)
ISO 40 (63.50 میلی متر)
چرخ دنده های مینیاتوری، زیر مینیاتوری و نوار نقاله بزرگتر از 63.50 میلی متر نیز موجود است.
ASME B29.15M - زنجیر نوار نقاله غلتکی فولادی، ملحقات و دندانه های چرخ زنجیر
BS ISO 1977 - زنجیر نقاله، اتصالات و چرخ دنده ها
BS ISO 1275 - زنجیر غلتکی دقیق دو گام، ملحقات و چرخ زنجیرهای مرتبط برای انتقال و نقاله
