مولدهای پالس دستی: راهکاری موثر برای کنترل دقیق فرآیندها

نمایش تامین کنندگان مولدهای پالس دستی

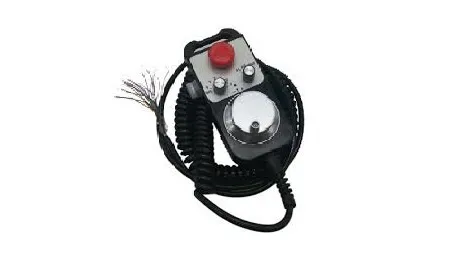

مولدهای پالس دستی هنگام چرخاندن دسته، یک پالس فرمان ایجاد می کنند. ژنراتورهای پالس دستی معمولاً دستگیره های چرخشی هستند که پالس های الکتریکی تولید می کنند. آنها معمولاً با ماشین آلات کنترل عددی کامپیوتری (CNC) یا سایر دستگاه های مربوط به موقعیت یابی مرتبط هستند. هنگامی که مولد پالس یک پالس الکتریکی را به یک کنترل کننده تجهیزات می فرستد، کنترل کننده سپس با هر پالس، یک قطعه از تجهیزات را در فاصله ای از پیش تعیین شده حرکت می دهد.

هنگام انتخاب به چه مشخصات فنی مهمی دقت کنیم؟

 ژنراتورهای پالس دستی ممکن است از یکی از سه فناوری رمزگذار مختلف استفاده کنند.

 مغناطیسی

 رمزگذارهای مغناطیسی از یک درام پلاستیکی تشکیل شده اند که در برابر یک حسگر مغناطیسی می چرخد. درام با قطب های مغناطیسی پوشانده شده است که برای تولید سیگنال الکتریکی که موقعیت درام را نشان می دهد استفاده می شود.

 نوری

 رمزگذارهای نوری از یک منبع نور و یک آرایه آشکارساز عکس برای خواندن الگوی نوری یک دیسک پلاستیکی یا شیشه ای و ترجمه الگو به کد داده موقعیت استفاده می کنند.

 مکانیکی

 رمزگذارهای چرخشی مکانیکی شامل یک دیسک فلزی با حلقه ای از دهانه های برش خورده و همچنین یک ردیف کنتاکت کشویی است که به یک جسم ثابت ثابت شده است. دیسک فلزی به یک شفت چرخان متصل است و هر تماس ثابت به یک سنسور الکتریکی متصل می شود. با چرخش دیسک، برخی از کنتاکت ها دیسک را لمس کرده و روشن می شوند، در حالی که برخی دیگر در شکاف هایی که فلز بریده شده است، می افتند. ترکیبی از کنتاکت های روشن و خاموش، یک کد باینری منحصر به فرد برای هر موقعیت دیسک ایجاد می کند.

 نرخ شمارش

 به حداکثر نرخ تولید شمارش اشاره دارد. معمولاً در چرخه ها یا تغییراتی از هرتز (هرتز، کیلوهرتز، مگاهرتز و غیره) بیان می شود.

 رزولوشن

 به تعداد شمارش در هر دور اشاره دارد. در ساده‌ترین شکل، وضوح را می‌توان با علامت‌های مقیاس عددی در اطراف دستگیره محصول تعیین کرد. با توجه به اینکه برخی از مولدهای پالس دستی قادر به ضرب شمارش الکترونیکی و سایر ویژگی های خاص هستند، وضوح ممکن است بسیار بالاتر از مقیاس مشخص شده آن باشد.

 حداکثر سرعت شفت مکانیکی

 به حداکثر سرعتی اطلاق می شود که در آن یک ژنراتور پالس می تواند بدون آسیب بچرخد. به صورت تعداد دور در دوره زمانی در هر دوره زمانی (درجه در ثانیه و غیره) بیان می شود.

ابعاد

 قطر بدنه یک مولد پالس دایره ای را مشخص می کند. اگر محصول مربع شکل باشد، این مشخصات حداکثر ابعاد جانبی را به صورت عرض نشان می دهد .

 خروجی

ژنراتورهای پالس دستی ممکن است شامل فرمت های خروجی ولتاژ آنالوگ یا موج مربعی دیجیتال باشد. ولتاژ آنالوگ معمولاً به صورت محدوده ولتاژی مانند 0-10 ولت یا ± 5 ولت بیان می شود. امواج مربعی به طور طبیعی توسط دستگاه های باینری مانند رمزگذار تولید می شوند و بنابراین یک انتخاب طبیعی برای مولدهای پالس نیز هستند. همانطور که در زیر نشان داده شده است، یک موج مربعی به طور منظم بین دو سطح مجزا (دودویی) تغییر می کند.
