ایستگاه های بالابری

اطلاعات ایستگاه های بالابری

ایستگاه های بالابر که ایستگاه های پمپاژ نیز نامیده می شوند، حاوی پمپ ها، دریچه ها و تجهیزات الکتریکی هستند که برای جابجایی مایعات (معمولاً آب، فاضلاب یا فاضلاب) از ارتفاع کم به بالا ضروری هستند. آنها ممکن است برای غلبه بر هد ناکافی، برای ارائه راه حل های پمپاژ با نصب آسان، یا ارائه جایگزین های اقتصادی برای سایر گزینه های پمپاژ استفاده شوند. به عنوان مثال، فاضلاب ممکن است ابتدا با بالا بردن آن (با استفاده از یک ایستگاه بالابر) و اجازه دادن به آن در یک سیستم توسط گرانش جریان یابد. این ممکن است مقرون به صرفه تر از نصب پمپ برای حرکت سیال در خود سیستم باشد

انواع ایستگاه های بالابری

ایستگاه های پمپاژ ممکن است از طیف وسیعی از انواع پمپ ها استفاده کنند، اما همه آنها را می توان به صورت پویا یا جابجایی مثبت توصیف کرد. پمپ‌های دینامیک و پمپ‌های گریز از مرکز آن‌ها از تکانه و سرعت سیال برای تولید فشار پمپ استفاده می‌کنند در حالی که پمپ‌های جابجایی مثبت از حفره‌های منبسط و منقبض برای حرکت سیالات استفاده می‌کنند. پمپ‌های دینامیک جریان متغیری را تولید می‌کنند که برای تولید نرخ‌های جریان بالا با سیال‌های ویسکوزیته پایین مناسب است، در حالی که پمپ‌های جابجایی مثبت جریان ثابتی را تولید می‌کنند که برای تولید فشارهای بالا (و نرخ جریان کم) با سیالات با ویسکوزیته بالا مناسب است.

مشخصات فنی

تعدادی از مشخصات وجود دارد که باید هنگام انتخاب ایستگاه آسانسور در نظر بگیرید.

اندازه مخزن ظرفیت ذخیره مخزن یا مخزن ایستگاه بالابر است که معمولاً با گالن اندازه گیری می شود.
هد انرژی عرضه شده به مایع (در واحد وزن) توسط پمپ را مشخص می کند. این به عنوان ارتفاع ستون مایع (اعم از بالابر عمودی یا مکش) بیان می شود که بر حسب فوت سر (فوت) داده می شود.

تعداد پمپ ها ظرفیت کلی و سر قابل دستیابی ایستگاه پمپاژ را تعیین می کند و همچنین تعیین می کند که چه مقدار نیرو باید برای سیستم تامین شود.
حداکثر سرعت جریان بالاترین نرخ جریان مایع از طریق سیستم ایستگاه بالابر است که معمولاً بر حسب گالن در دقیقه (gpm) داده می شود.
حداکثر فشار بالاترین فشاری است که سیستم برای تحمل آن طراحی شده است، معمولاً در خروجی. بر حسب پوند بر اینچ مربع (psi) یا بار داده می شود.
اندازه تخلیه قطر یا طول خروجی ایستگاه آسانسور است

برای کسب اطلاعات بیشتر در مورد مشخصات و عملکرد پمپ های داخل این ایستگاه های بالابر، به راهنمای انتخاب پمپ های انتقال مایعات صنعتی در Taksaan.ir مراجعه کنید.

اجزا وقطعات

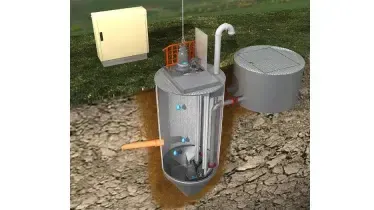

ایستگاه های بالابر می توانند از انواع مختلفی از مواد تشکیل شده باشند. اجزای یک ایستگاه بالابر می تواند شامل محفظه، پمپ ها، پروب های سنجش سطح، سنسورهای فشار، سیستم های کنترل و ژنراتورهای آماده به کار باشد. ایستگاه بالابر از Cannon Water Technology Inc.

محفظه چاه، محفظه یا ساختاری است که پمپ و سایر اجزای ایستگاه بالابر در داخل آن قرار می گیرند. چاه ها و سازه های مشابه که برای کاربردهای فاضلاب یا فاضلاب طراحی شده اند، معمولاً از بتن ساخته می شوند و به گونه ای طراحی می شوند که در زیر زمین دفن شوند.

پمپ ها (یک یا چند بسته بسته به اندازه ایستگاه) قدرت پمپاژ واقعی ایستگاه آسانسور را تامین می کنند. بسته به کاربرد پمپ پمپ ها ممکن است شناور یا خارجی باشند.

پمپ های شناور برای عملکرد در داخل منبع آب طراحی شده اند. هزینه کمتری دارند و نصب آنها راحت تر است.
پمپ های خارجی در خارج از مخزن یا مخزن کار می کنند. آنها معمولاً در مصرف انرژی کارآمدتر هستند و در صورت نیاز به تعمیر و نگهداری آسان تر هستند.

پروب های سنجش سطح برای سنجش سطح سیال مخزن یا مخزن ایستگاه بالابر استفاده می شود. این حسگرها علاوه بر ارائه اطلاعات بازخوانی برای تجزیه و تحلیل و عملیات، ممکن است زمانی که مایع به سطح معینی می‌رسد، عملکردی مانند روشن کردن پمپ(ها) یا به صدا درآوردن آلارم را آغاز کنند.

سنسورهای فشار برای ارائه خوانش فشار سیال برای بخش خاصی از فرآیند طراحی شده اند.

سیستم های کنترل همراه با سنسورها برای کنترل عملکرد سیستم ایستگاه بالابر استفاده می شود.

ژنراتورهای آماده به کار همراه با ایستگاه های بالابر برای تامین نیروی پمپاژ در صورت از بین رفتن منبع تغذیه خارجی ایستگاه استفاده می شوند.

حفاظت در برابر خوردگی

ایستگاه های بالابر، به ویژه ایستگاه های فاضلاب و فاضلاب، در محیط های عملیاتی دشوار نصب می شوند. هم داخل و هم خارج دائماً در معرض خوردگی هستند. برای نگهداری و حفاظت از سطوح فولادی این ایستگاه ها به نگهداری مناسب نیاز است. به طور خاص، چربی و بو می تواند منجر به مشکلات عمده در یک ایستگاه بالابر ایزوله و نگهداری نشده شود.

بوها - بوها نتیجه تجمع گازهای فاضلاب در محیط های با کمبود اکسیژن است. آنها می توانند در صورت عدم درمان به گازهای سمی یا انفجاری تبدیل شوند. هوادهی راهی برای جلوگیری از تجمع این گازها است. هنگامی که منابع مکانیکی اکسیژن در دسترس نیست، از مواد شیمیایی مانند نیترات سدیم نیز می توان برای افزایش محتوای اکسیژن در آب استفاده کرد.

گریس - چربی ها، روغن ها و گریس (که در صنعت به آن FOG گفته می شود) می توانند باعث انسداد و سایر انواع تداخل در سیستم های فاضلاب شوند. حل مشکلات روغن ها و گریس ها به دلیل حلالیت کم آنها در آب دشوار است. افزودن عوامل بیولوژیکی یکی از راه‌های کمک به حذف تجمع چربی و کاهش هزینه‌های نگهداری است. بیشتر مواد شیمیایی طراحی شده برای کنترل گریس برای کمک به انتقال آن به دور از ایستگاه های بالابر استفاده می شود، اما آن را از سیستم حذف نمی کند.

کاربردها

ایستگاه های بالابر در موقعیت ها و کاربردهای مختلفی مورد استفاده قرار می گیرند.

سیستم های آب و فاضلاب

سیستم‌های فاضلاب معمولاً از نیروی جاذبه برای انتقال فاضلاب به دور از خانه‌ها و مشاغل استفاده می‌کنند تا تصفیه آب را در تأسیسات مرکزی انجام دهند. برای شهرهایی که تغییرات ارتفاع زیادی دارند، شهرداری ها باید از ایستگاه های بالابر برای پمپاژ فاضلاب به ارتفاع بالاتر استفاده کنند. ایستگاه های بالابر برای سیستم های آب به طور مشابه کار می کنند و آب را به ارتفاع کافی مورد نیاز برای تامین آب آشامیدنی جوامع منتقل می کنند.

کنترل آب طوفان

ایستگاه های بالابر آب طوفان و فاضلاب را از مناطق کم ارتفاع مانند محله های اطراف شهر نیواورلئان دور می کنند. ایستگاه بالابر پمپ همراه با سایر سازه ها و ویژگی های کاهش دهنده (مانند کانال ها و سیلاب ها) برای مدیریت آب طوفان استفاده می شود. ایستگاه‌های بالابر برای مدیریت جریان خاصی از آب ناشی از بارندگی طراحی شده‌اند و بسیاری از آنها دارای پمپ‌های متعددی برای مدیریت ظرفیت زهکشی بزرگ هستند که معمولاً بر حسب فوت مکعب در ثانیه اندازه‌گیری می‌شود. تأسیسات تصفیه آب طوفان بزرگ ممکن است دارای ژنراتور پشتیبان برای ایستگاه پمپ باشند تا از تخلیه مناسب آب در هنگام طوفان یا قطع برق اطمینان حاصل شود.

سیستم های تولیدی و آزمایشگاهی

ایستگاه های بالابر ممکن است به عنوان ایستگاه های پمپاژ اتوماتیک طراحی شوند تا در صورت عدم استفاده از زهکش، زباله ها را از ماشین های تولیدی یا سینک های آزمایشگاهی جمع آوری و انتقال دهند.
