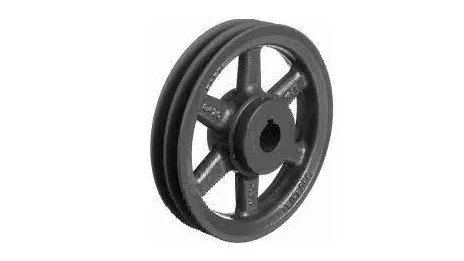

قرقره ها چرخ های شیاردار هستند که با طناب یا زنجیر برای تغییر جهت و نقطه اعمال نیروی کشش استفاده می شوند. بسیاری از انواع مختلف از محصولات وجود دارد. اغلب، تامین کنندگان شیارها را بر اساس مصالح ساختمانی دسته بندی می کنند. به عنوان مثال، برخی از سازندگان قفسه ها، از چدن، فولاد ماشینکاری شده یا فولاد آب بندی شده را حمل می کنند. شیارهای چدنی می توانند از 30000 تا 65000 پوند استحکام کششی داشته باشند و برای تحمل بارهای جانبی سنگین طراحی شده اند. لغزش تسمه کاهش می یابد تا انتقال نیرو در سرعت کامل به حداکثر برسد. قفسه های فولادی سبک تر از قفسه های چدنی هستند، اما به اندازه ای قوی نیستند.

محصولات بدون پرچ یا جوش نقطه ای استحکام، تمرکز، دوام و کنترل خروجی بهتری نسبت به تیغه های فولادی آب بندی شده ارائه می دهند. شیارهای فولادی ماشینکاری شده در برابر ضربه مقاوم هستند و از مواد استوک میله ساخته شده اند. تامین کنندگان شیار که محصولات را بر اساس ویژگی ها یا عملکردها دسته بندی می کنند ممکن است شیارهای آجدار V را با بخش های تسمه و شیار کوچکتر ارائه دهند. این محصولات نسبت به انواع دیگر شیارها عملکرد نرم و بی صداتری دارند و برای حفظ تماس سطحی با تسمه به منظور به حداکثر رساندن انتقال نیرو طراحی شده اند. انتخاب شیارها مستلزم تجزیه و تحلیل مشخصات محصول، نوع تسمه یا شیار مورد استفاده، اندازه و انواع سوراخ ها و تخمین مصرف سالانه است.

چه مشخصات فنی مهمی دارند؟

مشخصات محصول شامل طول و ارتفاع نوار، حداکثر قطر خارجی کابل (OD)، حداکثر نوار OD، حداقل شعاع خمشی، حداکثر عرض نوار، قطر شفت، حداکثر کشش خط و شعاع کشش است. ابعادی مانند ارتفاع، عرض و قطر بیرونی با واحدهای انگلیسی مانند اینچ (in) یا واحدهای متریک مانند سانتی متر (سانتی متر) اندازه گیری می شوند. حداکثر کشش خط بر حسب پوند (پوند) یا کیلوگرم (کیلوگرم) اندازه گیری می شود. شعاع کشش با تعداد درجه مشخص می شود. به عنوان یک قاعده، بخش های شیار کوچکتر اعوجاج را به حداقل می رساند و قوس تماس را افزایش می دهد. شیارهایی که برای شیارهای تک یا دو شیار طراحی شده اند معمولاً در دسترس هستند. هر دو نوع برای اندازه‌ها و مقاطع عرضی تسمه‌های خاص طراحی شده‌اند و ممکن است دارای حفره‌های ثابت، مخروطی یا اسپلینت باشند. سبک های رایج شیار شامل O، A، B و A/B هستند. مقاطع تسمه شامل مقاطع H، J، K. L و M می باشد.

کاربردها در صنایع مختلف

یکی از کاربردها برای نصب و برداشتن کابل فیبر نوری می باشد. آنها می توانند برای هدایت کابل به داخل مجرا بسته شوند یا با بازوی تراز برای تسهیل برداشتن کابل استفاده شوند. شیارهای تغذیه کابل به یک مجرا، معمولاً در دیواره منهول، متصل می شوند تا کابل را بدون توجه به زاویه کشش به داخل مجرا هدایت کنند. تامین کنندگان شیو همچنین ممکن است راهنماهای کابل گوشه ای، بلوک های چهارگانه سنگین، بلوک های آشیانه فیبر نوری، راهنماهای کابل 3 شیو، پایه های فلکه فیبر نوری، و اسکیدهای گیره را بفروشند.

منبع: globalspec.com
