فیلترهای هوای فشرده
به روز رسانی شده در ۱۴۰۳/۲/۲۲ زمان مطالعه 10 دقیقه
اطلاعات فیلترهای هوای فشرده
نمایش تمام سازندگان فیلترهای هوای فشرده
فیلترهای هوای فشرده برای حذف آب، روغن، بخار روغن، کثیفی و سایر آلاینده ها از منبع هوای فشرده استفاده می شود. در یک فیلتر هوای فشرده استاندارد اجزای زیر بین نقطه ای که هوای فشرده وارد می شود (ورودی) و دریچه تخلیه (خروجی) یافت می شود: یک عنصر فیلتر، یک کاسه فیلتر با مانع کاسه، و یک تخلیه. این اجزاء برای جذب آلاینده ها از جریان و پاکسازی آنها از سیستم استفاده می کنند.
انواع فیلتر هوای فشرده
انواع مختلفی از فیلتر هوای فشرده وجود دارد. برخی از نمونه ها عبارتند از:

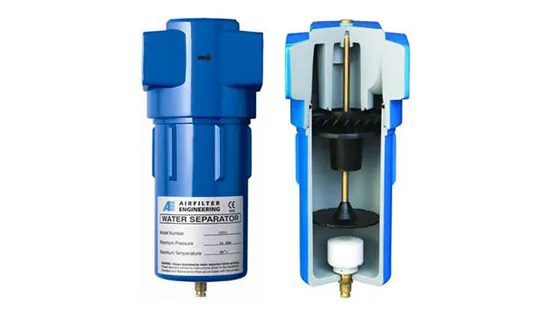

جداکننده های آب
جداکننده های گریز از مرکز
جدا کننده های روغن
جدا کننده روغن هوا
تخریب کنندگان
فن آوری های فیلتر هوای فشرده
چندین فناوری اساسی در فیلترهای هوای فشرده استفاده می شود. همه برای حذف آلاینده ها طراحی شده اند، اما برخی از آنها ویژگی های خاصی دارند که آنها را برای کاربردهای خاص مناسب تر می کند.
فیلترهای هوای فشرده همه منظوره می توانند آلاینده های مایع و جامد در اندازه های مختلف را حذف کنند. آنها برای کاربردهای صنعتی عمومی طراحی شده اند.
فیلترهای ادغام کننده برای حذف روغن و سایر آلاینده ها در سطح زیر میکرون استفاده می شوند. این فیلترها در شرایطی استفاده می شوند که فیلترهای هوای فشرده همه منظوره آلودگی های زیادی را در سیستم به جا می گذارند.
فیلترهای حذف بخار روغن جاذب برای حفظ جریان هوا بسیار خالص طراحی شده اند. آنها از مواد جاذب مانند زغال چوب به عنوان یک فیلتر برای کاهش بخار به کمتر از 1 پی پی ام استفاده می کنند. این دستگاه ها اغلب همراه با ابزار دقیق، فیبر نوری و سایر اجزایی که به دلیل آلودگی به شدت در معرض آسیب و نادرست خواندن هستند استفاده می شوند.
فیلترهای هوای فشرده ترکیبی که شامل دو یا چند نوع فیلتر فوق می باشد. این فیلترهای هوای فشرده درون خطی برای کاربردهایی که خلوص هوای مورد نیاز می‌تواند بسته به نیاز دستگاه‌های پایین دست متفاوت باشد، ایده‌آل هستند.
مشخصات فنی
رتبه بندی اندازه فیلتر، حداکثر حجم هوا، حداکثر فشار ورودی و دمای عملیاتی مهمترین مشخصات عملکردی هستند که هنگام انتخاب فیلترهای هوای فشرده باید در نظر گرفته شوند. به عنوان یک قاعده، رتبه بندی اندازه فیلتر پایین ترین محدوده اندازه است که فیلتر یا مسدود شده است.
فیلترهای هوای فشرده دارای مشخصات پورت هستند که نوع رزوه و اندازه گیری را نشان می دهد. انواع رزوه ها عبارتند از: نخ لوله ملی (NPT)، رزوه لوله استاندارد بریتانیا و رزوه لوله متریک. گزینه های زیادی برای فیلترهای هوای فشرده NPT وجود دارد. مثالها عبارتند از:
10-32
1/8 اینچ
1/4 اینچ
3/8 اینچ
1/2 اینچ
3/4 اینچی
1 اینچ
1 1/2 اینچ
2 اینچ
از نظر ویژگی ها، برخی از فیلترهای هوای فشرده شامل نشانگر عمر مفید، گیج فشار یا روان کننده یکپارچه هستند. برخی دیگر برای محیط های سوزاننده یا خورنده رتبه بندی می شوند. نشانگرهای عمر مفید ممکن است افت فشار در فیلتر هوای فشرده را بخوانند یا از تکنیک های پیشرفته تری استفاده کنند. گیج فشار برای فیلتر هوای فشرده اندازه گیری مستقیم فشار کاری یا افت فشار را فراهم می کند.
اندازه کاسه، تخلیه کاسه و مواد کاسه نیز پارامترهای مهمی برای فیلترهای هوای فشرده هستند. کاسه های فیلتر هوای فشرده دارای تخلیه دستی یا خودکار هستند و از موادی مانند:
آلومینیوم
پلی کربنات
فولاد
فولاد ضد زنگ
فلز روی
استانداردها
ISO 5782-1 - قدرت سیال پنوماتیک - فیلترهای هوای فشرده - قسمت 1
BS ISO 12500-1 - فیلترهای هوای فشرده - روش های آزمایش قسمت 1
