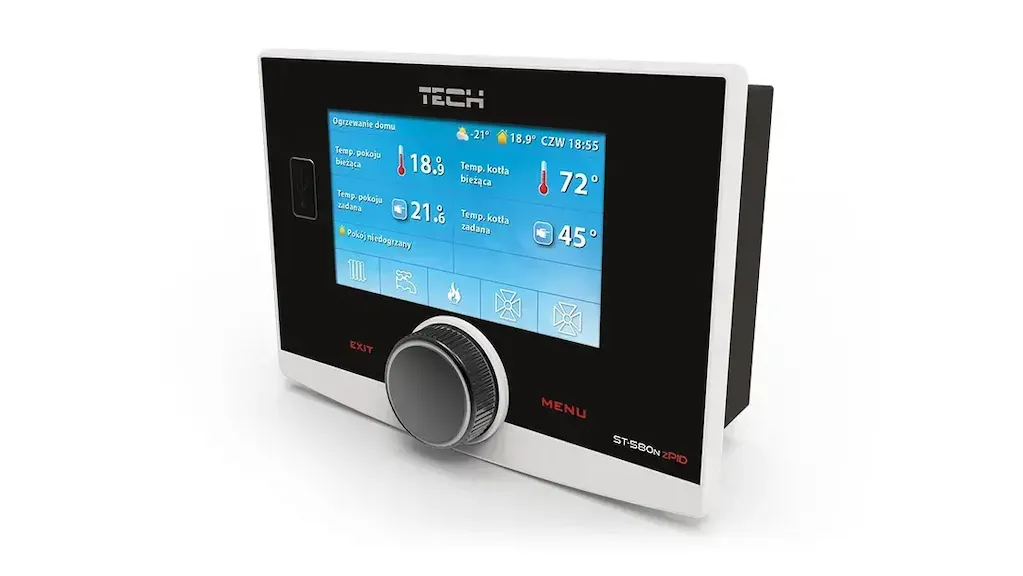

کنترلرهای بویلرها
به روز رسانی شده در ۱۴۰۳/۲/۲۳ زمان مطالعه 10 دقیقه
اطلاعات کنترل کننده های بویلر
نمایش تمام سازندگان کنترلرهای بویلر
کنترل کننده های بویلر متغیرهایی مانند دما و فشار بخار را برای کنترل مشعل یا مخلوط هوای دیگ بخار کنترل و حفظ می کنند. آنها از نظر عملکرد، رابط کاربری و فاکتور فرم متفاوت هستند. انتخاب ها برای عملکرد کنترل دیگ بخار عبارتند از: نشان دادن یا کنترل نرخ، کل کردن، ثبت داده ها، و ضبط نمودار. از نظر رابط کاربری، کنترلرهای دیگ ممکن است شامل یک پنل جلویی دیجیتال یا اجزای آنالوگ مانند دستگیره ها و سوئیچ ها باشند. کنترلهای دیگ بخار قابل برنامهریزی کامپیوتری، تحت وب و آماده شبکه معمولاً در دسترس هستند. فرم فاکتورهای مختلفی برای کنترلرهای دیگ وجود دارد. برخی از محصولات برد مدار چاپی (PCB) هستند. برخی دیگر برای نصب در قفسه، روی ریل DIN یا روی دیوار، شاسی یا محفظه کابینت طراحی شده اند. کنترلکنندههای دیگ بخار، واحدهای روی میز یا روی زمین هستند که دارای بدنه کامل یا کابینت و رابط یکپارچه هستند.
مشخصات کنترل کننده های بویلر شامل تعداد ورودی، تعداد خروجی، انواع ورودی، انواع خروجی و تعداد زون ها (در صورت وجود) می باشد. تعداد ورودی ها برابر است با تعداد کل سیگنال های ارسال شده به کنترل کننده دیگ. تعداد خروجی ها برابر است با تعداد کل خروجی های مورد استفاده برای کنترل، جبران یا تصحیح فرآیند. انواع ورودی برای کنترلرهای بویلر عبارتند از: ولتاژهای جریان مستقیم (DC)، حلقه های جریان، سیگنال های آنالوگ از مقاومت ها یا پتانسیومترها، ورودی های فرکانس و ورودی های سوئیچ یا رله. انواع خروجی شامل ولتاژهای آنالوگ، حلقه های جریان، خروجی سوئیچ یا رله و پالس یا فرکانس می باشد. کنترلکنندههای بویلر همچنین میتوانند ورودیها یا خروجیها را به صورت سریال، موازی، اترنت یا سایر فرمتهای دیجیتالی که یک متغیر فرآیند را نشان میدهند، ارسال یا دریافت کنند. برخی از کنترل کننده های بویلر می توانند دستورات و ورودی های پذیرش را از اطلاعات تبدیل شده به پروتکل فیلدباس صنعتی مانند CANbus، PROFIBUS® یا SERCOS ارسال یا دریافت کنند. PROFIBUS یک علامت تجاری ثبت شده PROFIBUS International است.
کنترل کننده های بویلر از نظر تکنیک های کنترل متفاوت هستند. کنترل حد، نقاط یا محدودیتهایی را ایجاد میکند که با رسیدن به آن سیگنالی برای توقف یا شروع یک متغیر فرآیند ارسال میکند. این کنترل خاموش یا بنگ-بنگ یک نوع کنترل نسبتاً ساده است. کنترل خطی یک سیگنال ورودی متغیر را با یک سیگنال کنترل متغیر متناظر مطابقت می دهد. برای تولید سیگنال کنترل خروجی مناسب می توان از تنظیم، فیلتر کردن و تقویت سیگنال استفاده کرد. کنترل متناسب، انتگرال و مشتق (PID) به بازخورد سیستم بلادرنگ نیاز دارد. کنترل پیشخور جبران کنترل مستقیم را از سیگنال مرجع فراهم می کند. ممکن است حلقه باز باشد یا در ارتباط با کنترل PID پیشرفته تر استفاده شود. منطق فازی نوعی کنترل است که در آن متغیرها می توانند مقادیر نادقیق (مانند صدق جزئی) به جای وضعیت باینری (کاملاً درست یا کاملاً نادرست) داشته باشند. کنترلهای پیشرفته یا غیرخطی شامل الگوریتمهایی مانند شبکه عصبی و بهره تطبیقی است.
