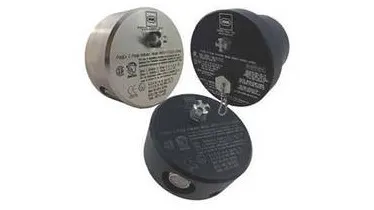

کنترل کننده ها و نشانگرهای ضد انفجار
به روز رسانی شده در ۱۴۰۳/۲/۲۳ زمان مطالعه 10 دقیقه
اطلاعات کنترل کننده ها و نشانگرهای ضد انفجار
نمایش تمام سازندگان کنترل کننده ها و نشانگرهای ضد انفجار
کنترل کننده های پاکسازی و نشانگرهای پاکسازی برای تنظیم و نظارت بر محیط های خطرناک داخل محفظه ها استفاده می شوند. آنها عملکرد سیستم های تصفیه و فشار را کنترل و / یا نشان می دهند که محفظه ها را با هوای فشرده یا گاز بی اثر در یک جریان و فشار خاص تامین می کنند. سیستم های تصفیه و فشار برای کاهش گازهای خطرناک یا گرد و غبار قابل اشتعال در یک محفظه به سطح ایمن طراحی شده اند.
اکثر برنامه های تصفیه نیاز به حداقل فشار محفظه 0.10 اینچ آب (inH2O) دارند. با این حال، محیط هایی با گرد و غبار قابل اشتعال به حداقل فشار محفظه 0.50 inH2O نیاز دارند. کنترلرها و نشانگرهای پاکسازی معمولاً به طور مستقیم به محفظه ها متصل می شوند و شامل پیچ ها یا براکت های نصب می شوند. دستگاه هایی با دیودهای ساطع کننده نور قرمز و سبز (LED) به اپراتورها اطلاع رسانی ساده و بصری از وضعیت محفظه ارائه می دهند. برخی از کنترل کننده ها و نشانگرهای پاکسازی را می توان به یک کنترل کننده منطقی قابل برنامه ریزی (PLC)، سیستم کنترل توزیع شده (DCS) یا رله برای نشان دادن افت فشار متصل کرد.
مشخصات فنی
مشخصات کنترل کننده های تصفیه و نشانگرهای پاکسازی شامل ابعاد فیزیکی، محدوده دمای عملیاتی، حد پایین فشار تصفیه، ولتاژ و مواد پوششی است. ابعاد کنترل کننده پاکسازی و نشانگر پاکسازی به واحدهای انگلیسی مانند اینچ (in) و فوت (ft) یا واحدهای متریک مانند متر (m) و سانتی متر (سانتی متر) بیان می شود. محدوده دمای عملیاتی بر حسب درجه فارنهایت یا درجه سانتیگراد اندازه گیری می شود. حد پایین فشار پاکسازی مشخصات مهمی است که هنگام انتخاب کنترلرها و نشانگرهای تصفیه باید در نظر گرفته شود. علاوه بر اینچ آب (inH2O)، واحدهای اندازه گیری عبارتند از: پوند بر اینچ مربع (psi)، کیلو پاسکال (kPa)، اتمسفر (atm)، میله ها، اینچ جیوه (inHg)، سانتی متر جیوه (cmHg)، فوت آب (ftH2O)، کیلوگرم بر سانتیمتر مربع (کیلوگرم بر سانتیمتر مربع)، و اونس در هر اینچ مربع (oz/in2). گزینه های ولتاژ عبارتند از: 12 VDC، 24 VDC، 115 VAC و 230 VAC. بیشتر کنترلرها و نشانگرهای پاکسازی از آلومینیوم آنودایز شده یا فولاد ضد زنگ به عنوان پوشش استفاده می کنند. کنترلکنندههای پاکسازی و نشانگرهای پاکسازی دارای رتبهبندی NEMA و/یا IP هستند و از نظر تأییدیههای مناطق خطرناک متفاوت هستند. محفظه های NEMA و محفظه های IP برای قرار دادن قطعات الکتریکی، محافظت از پرسنل در برابر صدمات تصادفی و جلوگیری از نفوذ آلاینده های محیطی مانند گرد و غبار و آب طراحی شده اند. محفظههای NEMA توسط انجمن ملی تولیدکنندگان برق (NEMA)، یک سازمان غیرانتفاعی که استانداردهای ایمنی را برای تجهیزات الکتریکی توصیه میکند، رتبهبندی میشوند. محفظه های IP با استانداردهای حفاظت از نفوذ (IP) کمیسیون بین المللی الکتروتکنیکی (IEC) مطابقت دارند. از نظر تاییدیههای مناطق خطرناک، تعیینهایی مانند کلاس، منطقه و گروه پارامترهای مهمی هستند که باید در نظر گرفته شوند. کنترلکنندهها و نشانگرهای پاکسازی که برای فروش در اروپا هستند باید دارای علامت CE باشند تا مطابقت با دستورالعمل ATEX اتحادیه اروپا (EU) را نشان دهند.
