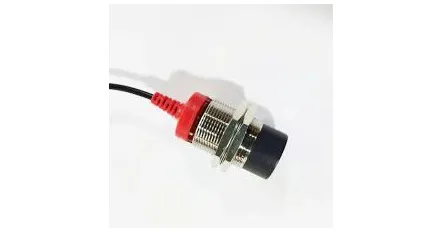

دقت و قابلیت اطمینان با سنسورها و سوئیچ های موقعیت خطی القایی

نمایش تمام تامین کنندگان سنسورها و سوئیچ های موقعیت خطی القایی

سنسورها و سوئیچ های موقعیت خطی القایی دستگاه‌های غیر تماسی هستند که فاصله و حرکت جسم هدف را اندازه‌گیری می‌کنند. با استفاده از ابزارهای مشابه، سوئیچ های مجاورت القایی تعیین می کنند که آیا جسم در یک فاصله تعیین شده نزدیک شده است یا خیر. این سنسورها تغییر امپدانس (مقاومت موثر) سیم پیچی را که جریان متناوب از طریق آن جریان می یابد و میدان مغناطیسی ایجاد می کند، اندازه گیری می کنند. یک جسم ساخته شده از فلز آهنی (یا فلز غیر آهنی در فرکانس های بالاتر) وارد می شود و میدان را مختل می کند.

انواع سنسورها و سوئیچ های موقعیت خطی القایی

انواع مختلفی از سنسورها و سوئیچ های موقعیت خطی القایی وجود دارد. آنها عبارتند از:

LVIT ها (مبدل های خطی-متغیر القایی) ساده و اقتصادی هستند. آنها ممکن است منابع و مستعد تداخل الکترومغناطیسی باشند. محدوده تا 40 اینچ (1 متر).

LVDT ها (مبدل های خطی-متغیر-دیفرانسیل) خروجی های بالایی با عملکرد دمایی معقول دارند. محدوده بین 0.01 و 10 اینچ (0.25 تا 250 میلی متر).

LVRTها (مبدلهای خطی-متغیر رلوکتانس) ارزانتر از LVDTها هستند اما خروجی کمتری دارند و ممکن است به الکترونیک پشتیبانی نیاز داشته باشند. محدوده زیر 0.4 اینچ (10 میلی متر).

مشخصات و ویژگی ها

هنگام انتخاب به این مشخصات فنی دقت کنید:

• محدوده اندازه گیری سنسورها متفاوت است (به عنوان مثال 0.0394 تا 0.0787 اینچ). برخی از آنها حداقل محدوده را دارند .

• تکرارپذیری می تواند متفاوت باشد

• محدوده دقت

• دستگاه ها می توانند محدوده های دمایی خاصی را تحمل کنند مثلاً 13- تا 158 درجه فارنهایت

• اهداف می توانند مغناطیسی/غیر مغناطیسی، آهنی/غیرآهنی باشند و ممکن است دارای حداقل قطر باشند.

• دستگاه ها ممکن است قابل تنظیم میدان باشند.

• خروجی می تواند آنالوگ (جریان، ولتاژ یا فرکانس)، دیجیتال (سریال، موازی یا موارد دیگر)، زنگ هشدار یا تغییر در وضعیت سوئیچ ها باشد.

• گزینه های نمایش شامل آنالوگ، دیجیتال و/یا ویدیو می باشد.

• منبع تغذیه ممکن است از ولتاژ AC یا DC استفاده کند.

• اتصالات ممکن است کابل ثابت (اغلب شامل سرنخ های برهنه یا خالی)، یکپارچه (متصل به سیستم های موجود) یا ترمینال ها (بسته یا پیچ در جای خود) باشند.

• سنسورها می‌توانند محافظ شوند

• کاربردها

حسگرهای القایی بدون تماس، ذاتا قوی هستند و وضوح بی نهایت با تکرارپذیری بالا دارند. آنها اغلب در مواردی استفاده می شوند که قابلیت اطمینان طولانی مدت مهم است، به ویژه در محیط های خشن و خصمانه.

منبع: globalspec.com
