اطلاعات کنترل کننده های اختلاط و ترکیب
نمایش همه تولید کنندگان کنترل کننده های مخلوط و ترکیب
کنترل‌کننده‌های اختلاط و کنترل‌کننده‌های اختلاط، پارامترهای نسبت، اختلاط یا ترکیب دو یا چند ماده را در یک سیستم اتوماسیون فرآیند (PAS) کنترل می‌کنند. آنها برای کنترل افزودن گاز یا هوا، مایعات و/یا جامدات استفاده می شوند. کنترل‌کننده‌های اختلاط و کنترل‌کننده‌های اختلاط ورودی‌ها را از حسگرها و سیستم‌هایی مانند فیدرهای وزن، نوار نقاله‌هایی که جریان جامدات حجیم را با توزین مداوم مواد و تنظیم سرعت تسمه کنترل می‌کنند، دریافت می‌کنند.
انواع کنترلرهای اختلاط و اختلاط
انتخاب ها برای اختلاط و ترکیب کنترلرها با توجه به عملکرد عبارتند از:
نشانه نرخ
ثبت داده ها
کلی کردن

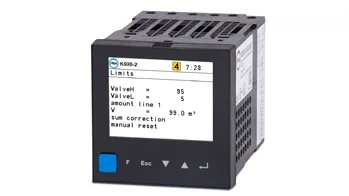

رابط کاربری برای یک کنترل کننده مخلوط یا کنترل کننده ترکیبی ممکن است از یک پنل جلوی دیجیتال یا اجزای آنالوگ مانند دستگیره ها و سوئیچ ها تشکیل شده باشد. کنترل‌کننده‌های اختلاط قابل برنامه‌ریزی، تحت وب و آماده شبکه و کنترل‌کننده‌های ترکیبی نیز در دسترس هستند. یک کنترل‌کننده مخلوط یا کنترل‌کننده ترکیبی با کنترل‌های دیجیتال ممکن است شامل نرم‌افزار رابط ماشین انسانی (HMI) باشد یا عملکرد کنترل و جمع‌آوری داده‌های نظارتی (SCADA) را ارائه دهد. کنترل‌کننده‌های اختلاط و ترکیبی که دارای یک کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC) یا رابط با رایانه شخصی (PC) هستند نیز در دسترس هستند.
کنترل‌کننده‌های اختلاط و کنترل‌کننده‌های ترکیبی می‌توانند از کنترل حد، کنترل خطی، کنترل PID، کنترل پیشخور، منطق فازی یا کنترل‌های پیشرفته (غیر خطی) استفاده کنند. کنترل حد نوعی کنترل روشن-خاموش یا بنگ-بنگ است که نقاط یا محدودیت هایی را تعیین می کند که با رسیدن به آن، سیگنالی برای توقف یا شروع یک متغیر فرآیند ارسال می کند. کنترل خطی یک سیگنال ورودی متغیر را با یک سیگنال کنترل متغیر متناظر مطابقت می دهد. کنترل متناسب، انتگرال و مشتق (PID) به بازخورد سیستم بلادرنگ نیاز دارد. کنترل پیشخور جبران کنترل مستقیم را از سیگنال مرجع فراهم می کند. منطق فازی یک تکنیک کنترل ترکیب/ترکیب است که در آن متغیرهای فرآیند می‌توانند مقادیر نادقیق (مانند صدق جزئی) به جای وضعیت باینری (کاملاً درست یا کاملاً نادرست) داشته باشند. کنترل‌های پیشرفته یا غیرخطی برای کنترل‌کننده‌های اختلاط و ترکیب از الگوریتم‌هایی مانند شبکه‌های عصبی و بهره تطبیقی استفاده می‌کنند.
مشخصات فنی
مشخصات محصول برای کنترل کننده های اختلاط و کنترل کننده های ترکیبی شامل فرم فاکتور یا سبک نصب، تعداد ورودی ها، تعداد خروجی ها، انواع ورودی و انواع خروجی است. برخی از کنترل‌کننده‌های اختلاط و کنترل‌کننده‌های ترکیبی دارای ضریب شکل برد مدار چاپی (PCB) هستند. برخی دیگر برای نصب در قفسه، روی دیوار یا با ریل DIN طراحی شده اند. کنترل‌کننده‌های اختلاط و اختلاط مستقل، واحدهای روی نیمکت یا روی زمین هستند که دارای پوشش کامل یا کابینت و یک رابط یکپارچه هستند. تامین کنندگان تعداد ورودی ها را به عنوان تعداد کل سیگنال های ارسال شده به کنترل کننده مخلوط یا کنترل کننده ترکیب مشخص می کنند. تعداد خروجی ها تعداد کل سیگنال هایی است که برای کنترل، جبران یا تصحیح فرآیند استفاده می شود. انواع ورودی شامل ولتاژهای جریان مستقیم (DC)، حلقه‌های جریان، سیگنال‌های آنالوگ از مقاومت‌ها یا پتانسیومترها، ورودی‌های فرکانس و ورودی‌های سوئیچ یا رله است. انواع خروجی شامل ولتاژهای آنالوگ، حلقه های جریان، خروجی سوئیچ یا رله و پالس یا فرکانس می باشد. کنترل‌کننده‌های ترکیبی و کنترل‌کننده‌های ترکیبی همچنین می‌توانند ورودی‌ها یا خروجی‌ها را در قالب‌های سریال، موازی، اترنت یا سایر فرمت‌های دیجیتال ارسال کنند که نشان‌دهنده یک متغیر فرآیند است.
