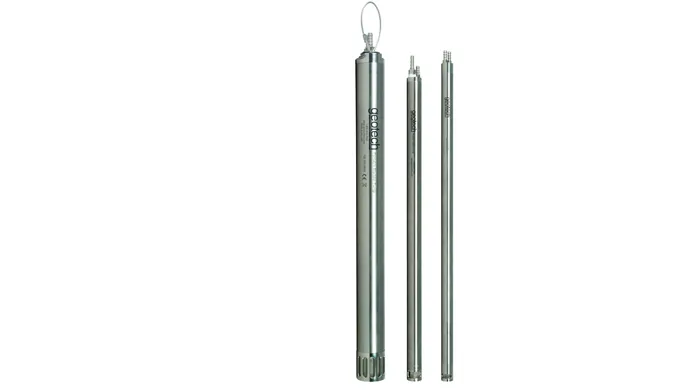

پمپ های با محفظه انعطافی(Bladder pumps)

اطلاعات پمپ های بلیدر

پمپ‌های بلیدر، دستگاه‌های بادی کم جریان هستند که عمدتاً برای نمونه‌برداری از مایعات استفاده می‌شوند. این پمپ ها معمولاً دارای دبی کم و طراحی بهینه هستند که آنها را برای جمع آوری نمونه های بسیار کم (<5 NTU) ایده آل می کند. آنها همچنین برای به حداقل رساندن احتمال آلودگی نمونه، طراحی شده اند. این ویژگی‌ها به ویژه برای تجزیه و تحلیل آب‌های زیرزمینی، که به داده‌های نمونه‌برداری قابل تکرار نیاز دارد، مهم می باشد.

پمپ های بلیدر در طیف وسیعی از اندازه ها، مواد و مدل ها موجود هستند. اینها شامل مدل‌هایی برای چاه‌های عمیق، محفظه‌های باریک یا مسدود شده و پمپ‌های با حجم کم برای چاه‌های کم بازده است. هنگامی که از نرخ های پمپاژ کم جریان استفاده می شود، این پمپ ها به طور مداوم نمونه های با کیفیت بالا و یکنواخت را جمع آوری می کنند

عملکرد و ترکیب پمپ

پمپ های بلیدر پمپ های جابجایی مثبت هستند که از حفره های منبسط و منقبض برای جابجایی مایعات استفاده می کنند. برای اطلاعات بیشتر در مورد پمپ های جابجایی مثبت، به پمپ های جابجایی مثبت در Taksaan.ir مراجعه کنید.

پمپ های مثانه از یک مثانه منعطف و قابل فشار تشکیل شده اند که در یک محفظه بیرونی سفت و سخت محصور شده است. این پمپ ها بسیار شبیه یک بطری فشرده عمل می کنند. آنها از فشار هیدرواستاتیک برای کشیدن آب به مثانه و عبور آن از یک شیر برگشتی در پایین پمپ استفاده می کنند. هنگامی که مثانه پر است، شیر برگشتی بسته می‌شود تا از جریان برگشتی جلوگیری شود و آب از طریق فشار گاز تزریقی که مثانه را فشرده می‌کند به سطح پمپ می‌شود. این فشار گاز معمولاً از طریق جعبه کنترل پنوماتیک تنظیم می شود. پس از خالی شدن مثانه، فشار گاز کاهش می یابد و شیر بازرسی مجدداً باز می شود و فرآیند دوباره شروع می شود.

ساختار پمپ

هوزینگ

محفظه یا محفظه پمپ برای محافظت و نگهداری بقیه پمپ از جمله مثانه، شیرها و گاز تحت فشار استفاده می شود. معمولاً از فولاد ضد زنگ ساخته می شود که مقاومت بسیار خوبی در برابر مایعات خوردگی ایجاد می کند. مدل های ساخته شده با PVC یا سایر پلیمرها نیز موجود است.

بلیدر

مثانه ها معمولاً از مواد نسبتاً خنثی مانند تفلون انعطاف پذیر ساخته می شوند و غیر متخلخل هستند. طراحی مثانه تضمین می کند که گاز تزریق شده با نمونه تماس پیدا نمی کند. همچنین از تماس نمونه با هر یک از قطعات متحرک پمپ جلوگیری می کند. این امر خطر آلودگی ناشی از روان کننده ها و مایعاتی مانند روغن یا گریس را کاهش می دهد.

اجزاسیستم

سایر قطعات موجود در سیستم پمپ مثانه شامل کمپرسور هوا یا کپسول گاز فشرده، نشانگر سطح و کنترلر است. تجهیزات پایین چاه اغلب به طور دائمی به یک چاه معین اختصاص داده می شود، بنابراین هر دو نمونه جمع آوری شده و چاه از مزاحمت و خطر آلودگی چاه متقاطع محافظت می شوند.

سیستم پمپ

مشخصات فنی

قابلیت لیفت پمپ مثانه به طور مستقیم با درجه فشار مثانه، اندازه لوله، توان منبع فشار (به عنوان مثال، کمپرسور هوا یا گاز فشرده) و توانایی جعبه کنترل برای اعمال نیروی کافی از مثانه مرتبط است. گاز در عمق برای محصولات پمپ مثانه، سازندگان مشخصات اندازه، وزن و عملکرد را ارائه می دهند.

اندازه ووزن

پمپ های بلیدر از نظر فیزیکی بر اساس طول، قطر و وزن رتبه بندی می شوند.

• طول نشان می‌دهد که پمپ چقدر امتداد دارد، معمولاً به اینچ (در یا ") یا سانتی‌متر (سانتی‌متر) داده می‌شود. این مشخصات ممکن است شامل اضافه کردن یک صفحه ورودی باشد.
• قطر اندازه دهانه پمپ را توصیف می کند. به طور خاص، قطر داخلی (I.D.) فضای خالی را نشان می دهد و قطر خارجی (O.D.) علاوه بر این ضخامت لوله یا پوشش را نشان می دهد.
• وزن مقدار سنگینی پمپ را توصیف می کند که معمولاً به پوند (پوند) یا کیلوگرم (کیلوگرم) داده می شود.

  کارایی

عملکرد پمپ بلیدر را می توان بر اساس حجم در هر چرخه، دبی، عمق و فشار عملیاتی رتبه بندی کرد.

• حجم در هر چرخه (حجم/چرخه) حجم مایعی را که پمپ از هر چرخه پمپ (پر کردن و تخلیه مثانه) تحویل می دهد، توصیف می کند. معمولاً در اونس مایع (اُنس یا اونس) یا میلی لیتر (ml) داده می شود.
• حداکثر دبی حجم مایعی را که پمپ در یک زمان معین تحویل می دهد را توصیف می کند. نرخ معمولاً بر حسب گالن در دقیقه (gpm) یا لیتر در دقیقه (Lpm) داده می شود.
• حداکثر دبی حجم مایعی را که پمپ در یک زمان معین تحویل می دهد را توصیف می کند. نرخ معمولاً بر حسب گالن در دقیقه (gpm) یا لیتر در دقیقه (Lpm) داده می شود.
• حداکثر عمق کل دسترسی پمپ مثانه را برای نمونه برداری یا جمع آوری به داخل چاه توصیف می کند. معمولاً بر حسب فوت (ft یا ') یا متر (m) داده می شود.
• حداکثر و حداقل فشار عملیاتی محدودیت های فشار عملیاتی برای پمپ مثانه را توصیف می کند. آنها معمولاً بر حسب پوند بر اینچ مربع (psi) یا بار داده می شوند.
