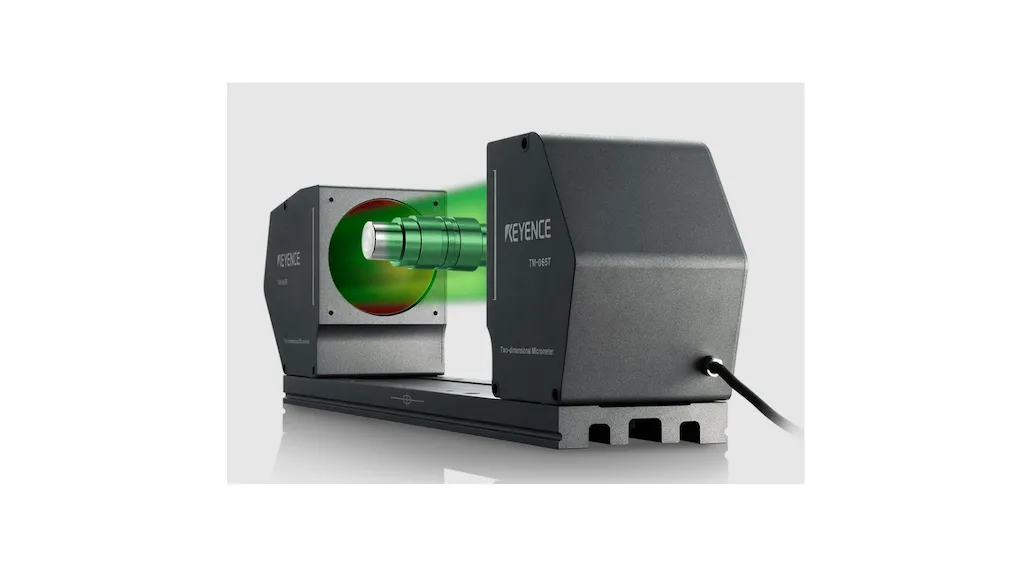

میکرومترهای نوری و میکرومترهای لیزری

نمایش تمام تامین کنندگان میکرومترهای نوری و میکرومترهای لیزری

میکرومترهای لیزری فواصل بسیار کوچک را با استفاده از فناوری لیزر اندازه گیری می کنند. میکرومترهای لیزری در هر دو محیط آزمایشگاهی و تولیدی استفاده می شوند. در تنظیمات تولید، میکرومترهای لیزری مبتنی بر CCD یا سایه، نتایج دقیقی را هنگام اندازه‌گیری سیم‌های پرسرعت، استوک نوار فیبر یا شبکه ارائه می‌دهند. میکرومترهای لیزری که از اسکن یا رستورینگ پرتو لیزر همراه با آشکارسازهای حساس به موقعیت (PSD) استفاده می‌کنند، نتایج دقیقی را به‌ویژه در کاربردهای آزمایشگاهی که قسمت اندازه‌گیری شده ثابت است، ارائه می‌دهند.

انواع میکرومتر لیزری

میکرومترهای لیزری در چهار نوع اصلی موجود هستند. این موارد عبارتند از: اتوماتیک یا درون خطی، روی نیمکت یا زمین، دستی یا قابل حمل و نصب شده در ماشین. میکرومترهای اتوماتیک یا درون خطی دارای قسمتی هستند که به طور خودکار به گیج ارائه شده و بدون دخالت اپراتور اندازه گیری می شوند. Inline نشان می دهد که گیج های اتوماتیک در یک خط تولید اعمال می شوند. معمولاً در این کاربردها از میکرومترهای لیزری مبتنی بر نوع سایه یا CCD استفاده می شود. این میکرومترهای لیزری می توانند سطوح دقت بالایی را در حین تولید محصولات متحرک مانند سیم، تار یا میله حفظ کنند. در یک میکرومتر رومیزی، روی میز یا روی زمین، قطعه هم به صورت دستی بارگذاری می شود و هم اندازه گیری می شود. میکرومترهای نوع اسکن لیزری یا رستورینگ معمولاً استفاده می شوند و دقت کافی را در اکثر کاربردهای ثابت یا رومیزی ارائه می دهند. با یک میکرومتر دستی می توان دستگاه را در حالی که در دست نگه داشت، کار کرد. یک میکرومتر نصب شده در ماشین در داخل یا روی یک ماشین ابزار یا تجهیزات فرآیندی برای تنظیم ابزار یا اندازه‌گیری سفر نصب می‌شود. نشانگرهای تست، نشانگرهای شماره گیری یا سرهای میکرومتر نمونه ای از گیج هایی هستند که اغلب روی ماشین نصب می شوند.

میکرومتر لیزری را می توان به صورت دو سر یا تک سر پیکربندی کرد. در پیکربندی دو سر، فرستنده و گیرنده به طور مستقل در دو واحد یا هد مجزا قرار می گیرند. در یک میکرومتر تک سر، فرستنده و گیرنده بر روی یک ساختار واحد به هم متصل می شوند.

مشخصات فنی مهمی که باید حین انتخاب در نظر بگیرید:

پارامترهای مهمی که در تعیین میکرومترهای لیزری باید در نظر گرفته شوند عبارتند از برد، وضوح، سرعت، جداسازی T/R و نوع لیزر و دید. محدوده میکرومتر کل محدوده طول یا محدوده ابعادی است که گیج می تواند اندازه گیری کند. رزولوشن بهترین یا حداقل رزولوشن برای گیج با نمایشگر دیجیتال است. سرعت به سرعت پاسخ نهایی برای میکرومترهای نوع CCD یا سرعت اسکن برای میکرومترهای نوع شستور لیزری اشاره دارد. سرعت اسکن همان "1 / (زمان پاسخگویی)" است. جداسازی T/R فاصله بین سر فرستنده و گیرنده در میکرومتر لیزری است. چندین نوع لیزر یا دید برای میکرومترهای لیزری موجود است، از جمله، نور لیزر مرئی (680 نانومتر)، نور لیزر مادون قرمز (بیشتر از 680 نانومتر)، لیزر کلاس I، لیزر کلاس II و لیزر کلاس III.

واحدهای اندازه گیری

واحدهای اندازه گیری میکرومترهای لیزری می توانند انگلیسی یا متریک باشند. برخی از میکرومترهای لیزری برای اندازه گیری هر دو پیکربندی شده اند. صفحه نمایش میکرومتر می تواند بدون درجه بندی باشد به این معنی که میکرومتر فاقد نمایشگر، صفحه نمایش دیجیتال، نمایش ستون یا نوارگراف یا نمایشگر از راه دور باشد. گزینه های خروجی الکتریکی برای میکرومترهای لیزری شامل جریان آنالوگ، ولتاژ آنالوگ، سریال، موازی و دیجیتال یا GPIB، IEEE 488 یا HPIB است.

 میکرومترهای لیزری ممکن است ویژگی‌های اندازه‌گیری اضافی از جمله میانگین‌گیری، قطر، لبه، شکاف، سفر ماشین، تقسیم‌بندی و قابلیت SPC داشته باشند.

 منبع: globalspec.com
