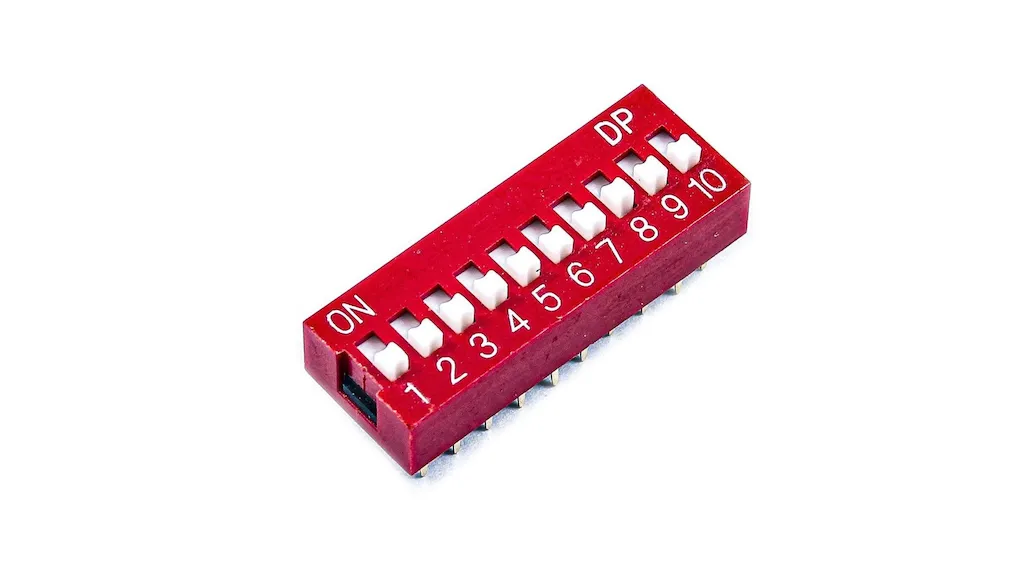

سوئیچ های پکیج دوگانه در خط (DIP) بسته های الکترونیکی هستند که از یک سری سوئیچ های کوچک تشکیل شده اند.

سوئیچ های DIP برای پیکربندی کامپیوترها و تجهیزات جانبی مانند برد مدار و مودم استفاده می شوند. انتخاب‌های محرک برای سوئیچ‌های DIP شامل محرک‌های اسلاید، محرک‌های راکر و اهرم‌های فعال جانبی (پیانو) است. پیکربندی محرک اسلاید می تواند دارای اسلایدهای برجسته یا فرورفته باشد. یک پیکربندی محرک راکر می‌تواند دارای راکرهای برجسته یا فرورفته باشد. یک پیکربندی اهرم فعال جانبی معمولاً سبک پیانو نامیده می شود، "کلیدها" برای فعال کردن فشار داده می شوند. تعداد موقعیت های موجود معادل تعداد محرک های روی سوئیچ DIP است.

انواع
سوئیچ های DIP می توانند به طور معمول باز، معمولی بسته یا سه مرحله ای باشند. یک سوئیچ معمولی باز (NO) دارای کنتاکت هایی است که در موقعیت غیرفعال (عادی) خود باز یا قطع شده اند. یک سوئیچ معمولی بسته (NC) دارای کنتاکت هایی است که در موقعیت غیرفعال (عادی) خود بسته یا متصل هستند.

یک کلید سه مرحله ای دارای سه موقعیت است. به عنوان مثال ON - OFF - ON.

پیکربندی های قطب و پرتاب برای سوئیچ های DIP می تواند پرتاب تک قطبی (SPST)، پرتاب دو قطبی (SPDT)، پرتاب تک قطبی (DPST) یا پرتاب دو قطبی (DPDT) باشد.

پیکربندی

SPST کلیدی است که اتصال یک هادی را در یک مدار تک شاخه ایجاد یا قطع می کند. این سوئیچ معمولا دارای دو ترمینال است. معمولاً به آن سوئیچ "تک قطبی" می گویند.

SPDT کلیدی است که اتصال یک هادی را با دو هادی دیگر ایجاد یا قطع می کند. این سوئیچ به طور معمول دارای 3 ترمینال است و معمولاً به صورت جفت استفاده می شود و سوئیچ "سه راه" نامیده می شود.

DPST کلیدی است که اتصال دو هادی مدار را در یک مدار تک شاخه ایجاد یا قطع می کند. این سوئیچ معمولا دارای چهار ترمینال است.

DPDT کلیدی است که اتصال دو هادی به دو مدار مجزا را ایجاد یا قطع می کند. این سوئیچ به طور معمول دارای شش ترمینال است و در دو نسخه تماس لحظه ای و نگهدارنده موجود است.

انواع دیگر بیش از 2 قطب دارند، مانند کلیدهایی که برای تقسیم بارها به مدارهای جداگانه طراحی شده اند (مثلاً کلید چراغ جلو).

چه مشخصات فنی مهمی دارند؟

مشخصات کلید برق مهمی که هنگام جستجوی سوئیچ های DIP باید در نظر گرفته شود عبارتند از حداکثر امتیاز جریان، حداکثر رتبه ولتاژ AC، حداکثر رتبه ولتاژ DC و حداکثر امتیاز قدرت.

انتخاب‌ها برای انواع ترمینال‌ها در سوئیچ‌های DIP عبارتند از اتصال سریع یا تیغه، فناوری نصب سطحی، پین‌های مستقیم رایانه شخصی، پین‌های رایانه با زاویه راست و پایه‌های رایانه جانبی.

ویژگی‌های رایج برای سوئیچ‌های DIP عبارتند از: علامت‌های چاپ شده، بسته‌بندی نوار و قرقره، گواهینامه CE، گواهینامه CSA، فهرست UL، ضد گرد و غبار، و مقاوم در برابر آب و هوا یا ضد آب.

یک پارامتر محیطی مهم که باید در نظر گرفته شود دمای عملیاتی است.

استانداردها

DSCC-DWG-09003 - سوئیچ، بسته دوگانه در خط (DIP)، محرک راکر، پروفیل استاندارد، تک قطب، ایستگاه پرتاب تک، پایه آب بندی شده

EIA-520EAAD - مشخصات جزییات برای سوئیچ های بسته دوگانه (DIP) با حرکت اسلاید برجسته و فرورفته

MIL-S-83504/1 - سوئیچ ها، محرک راکر پکیج دوگانه (DIP)، پروفیل استاندارد، تک قطب، ایستگاه پرتاب تک، پایه آب بندی شده

برای مطالعه بیشتر درباره انواع سوئیچ ها، اینجا را دنبال کنید.
