سوئیچ های DIP کد شده روتاری
به روز رسانی شده در ۱۴۰۳/۲/۲۶ زمان مطالعه 10 دقیقهنمایش همه تامین کنندگان سوئیچ های DIP کد شده روتاری

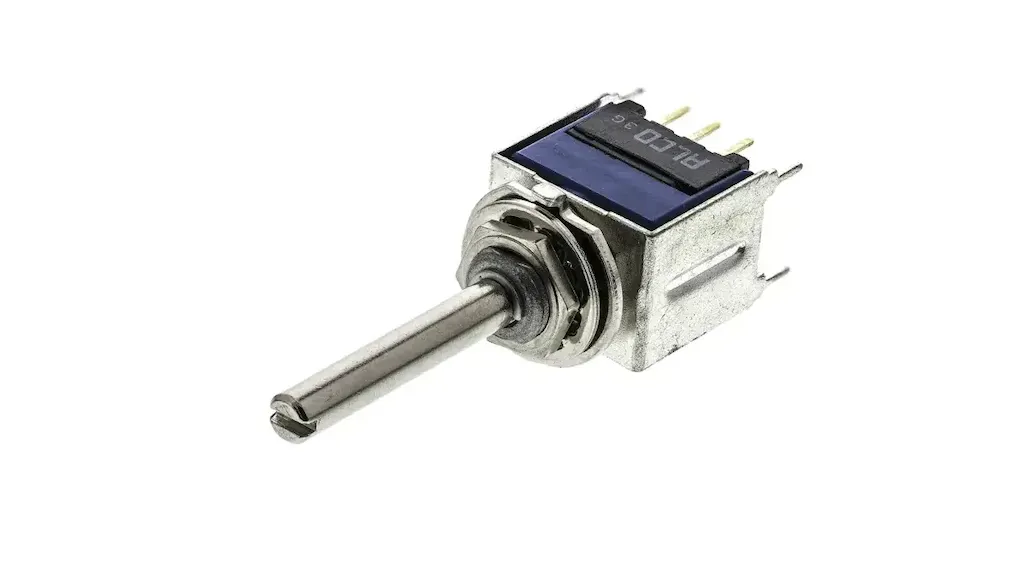

سوئیچ هایDIP کدشده روتاری توسط یک شفت چرخان فعال می شوند و چندین موقعیت توقف دارند. آن ها از فرم فاکتور DIP استفاده می کنند تا آرایه های سوئیچ های متعدد را بتوان در یک بسته واحد گنجاند. سوئیچ های DIP با کد روتاری بر روی بردهای مدار چاپی (PCB) به منظور کنترل رفتار دستگاه های الکترونیکی نصب می شوند. برخی از سوئیچ های DIP با کد چرخشی با یک پیچ گوشتی فعال می شوند. برخی دیگر شامل فلایویل ها یا چرخ های فشاری است که به صورت دستی چرخانده می شوند. محرک ها یا به طور مداوم می چرخند یا بین موقعیت ها متوقف می شوند. با تغییر موقعیت شفت دوار یک کد مدار در قالب دودویی ایجاد می شود. فرمت های رایج عبارتند از کد باینری اعشاری (BCD) و کد خاکستری. گزینه های دیگر شامل سیستم های اکتال و هگزادسیمال است. سیستم هشت عددی از هشت رقم استفاده می کند: 0، 1، 2، 3، 4، 5، 6 و 7. سیستم هگزادسیمال از 16 نماد استفاده می کند: 0، 1، 2، 3، 4، 5، 6، 7، 8، 9، A، B، C، D، E و F. مکمل های اکتال و هگزادسیمال موجود هستند.
کلیدهای DIP کد روتاری از نظر حداکثر امتیاز جریان، حداکثر رتبه ولتاژ AC، حداکثر امتیاز ولتاژ DC و حداکثر عمر مکانیکی متفاوت هستند. انواع ترمینال ها شامل اتصال سریع، فناوری نصب سطحی (SMT) و پین ها هستند. اتصالات سریع یا پایانه های تیغه ای نیازی به لحیم کاری ندارند و برای جاگذاری و برداشتن سریع طراحی شده اند. فن آوری نصب سطحی (SMT) با لحیم کردن سرنخ ها یا پایانه های قطعات به سطح بالای برد، قطعات را به برد مدار چاپی اضافه می کند. به طور معمول، پد PCB با یک فرمول خمیر مانند از لحیم کاری و شار پوشیده شده است. پین های مستقیم، پایه های زاویه راست و پایه های جانبی نیز برای اتصال سوئیچ های DIP رمزدار چرخشی استفاده می شوند.
ویژگی ها و کاربـــردها
سوئیچهای DIP کد روتاری ویژگیهای خاص مختلفی را ارائه میکنند و میتوانند در کاربردهای متعددی مورد استفاده قرار گیرند. برخی از دستگاه ها دارای نشانگرهای چاپ شده مانند ON/OFF یا HI/LOW هستند. سایر موارد در لابراتوارهای Underwriters (UL)، تایید شده توسط انجمن استاندارد کانادا (CSA)، یا دارای علامت CE اتحادیه اروپا هستند. مدل های ضد گرد و غبار، مقاوم در برابر آب و هوا و ضد آب موجود است. کاربردهای سوئیچهای DIP با کد چرخشی شامل تجهیزات ناوبری و ارتباطی برای صنعت اویونیک، گیجهای تجهیزات اندازهگیری دقیق، تجهیزات تست و اندازهگیری، کنسولهای اختلاط و ویرایش صدای تجاری، ارتباطات صوتی و دادهای نظامی، رادیوها و فرستندهها و گیرندهها میشود.
برای مطالعه بیشتر درباره انواع سوئیچ ها، اینجا را دنبال کنید.
منبع: globalspec.com
