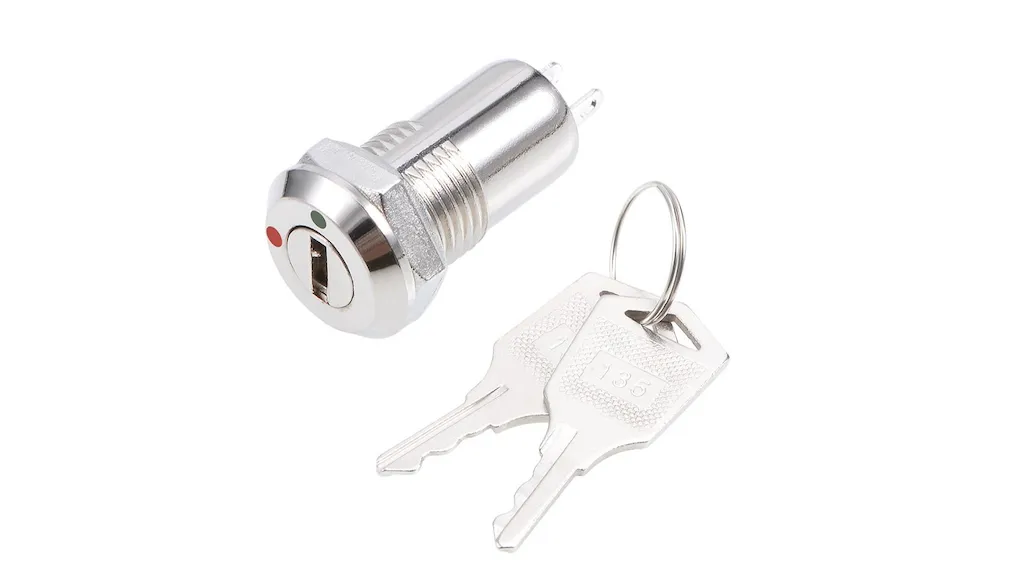

سوئیچ های قفلی و کاربرد آن ها در صنعت

نمایش تمام تامین کنندگان سوئیچ های قفلی

سوئیچ های قفلی (یا کلید سوئیچ قفل) توسط کلیدی فعال می شوند که به صورت دایره ای چرخانده می شود و می تواند در موقعیت های مختلف متوقف شود. این دستگاه‌ها امنیت عملکرد سوئیچینگ را فراهم می‌کنند، زیرا برای فعال کردن آن ها به یک کلید نیاز دارند و ممکن است موقعیت‌های متعددی داشته باشند که می‌توانند به آن ها بچرخند یا به سادگی به یک موقعیت تبدیل شوند. سوئیچ های قفلی نوعی کلید چرخشی با امنیت بیشتر کلید هستند.

یکی از کاربردهای رایج سوئیچ قفل کلید در احتراق خودرو است. کلید را می توان برای روشن کردن ماشین یا روشن کردن سیستم جرقه زنی کمکی (رادیو، چراغ ها) استفاده کرد. این دستگاه ها همچنین در تجهیزات تولید صنعتی برای جلوگیری از استفاده غیرمجاز یا به دلایل ایمنی یافت می شوند. به عنوان مثال، اگر یک کلید توقف اضطراری فشار داده شود، ممکن است نیاز به چرخاندن کلید قفل برای تنظیم مجدد دستگاه داشته باشد. سوئیچ های قفلی همچنین ممکن است برای ایمنی مانند روی جعبه کنترل برای عملیات انفجار و تخریب و در رایانه ها به جای رمزهای عبور اضافی استفاده شوند.

برای مطالعه بیشتر درباره انواع سوئیچ ها اینجا را دنبال کنید.

انواع سوئیچ های قفلی

دیسک تامبلر

یک تامبلر دیسک از دیسک‌های نگهدارنده دوار شکافدار تشکیل شده است. یک کلید ویژه دیسک‌ها را می‌چرخاند تا شکاف‌ها را تراز کند و به نوار کناری اجازه دهد در شکاف‌ها بیفتد و قفل را باز کند. از فنر استفاده نمی کنند. قفل‌های دیسکی برای مناطقی با شرایط سخت مناسب‌تر هستند و اغلب در مکآن های بیرونی مانند راه‌آهن و تاسیسات عمومی استفاده می‌شوند.

پین تامبلر

تامبلر پین یک مکانیسم قفل است که از پین هایی با طول های مختلف برای جلوگیری از باز شدن قفل بدون کلید صحیح استفاده می کند. معمولا در قفل سیلندر استفاده می شود.

تامبلر وافر

قفل های وافر از مجموعه ای از وافرهای تخت استفاده می کنند تا از باز شدن قفل بدون کلید مناسب جلوگیری کنند. این از یک تکه تشکیل شده است، اما عملکردی بسیار شبیه به قفل تامبلر پین دارد.

قفل های لوله ای

قفل لوله ای که به عنوان قفل تامبلر پین لوله ای نیز شناخته می شود، نوعی قفل تامبلر پین است که در آن شش تا هشت پین به صورت دایره ای چیده شده اند و کلید مربوطه به شکل لوله ای یا استوانه ای است.

قفل های بنددار

قفل بخش از مجموعه ای از موانع یا بخش ها استفاده می کند تا از باز شدن قفل بدون کلید صحیح جلوگیری کند. اینها بیشتر در انگلستان و ایرلند برای درهای داخلی و خارجی و در آمریکا برای قفل های ارزان قیمت استفاده می شود.

کلید دو طرفه و یک طرفه

یک کلید دو طرفه دارای دو دسته دندان است، یک سطح استاندارد بالا و یک سطح پایین تر و کمتر تعریف شده است. انتخاب این قفل ها نسبت به کلیدهای یک طرفه که فقط یک سری دندان دارند دشوارتر هستند.

مشخصات فنی

سوئیچ ها ممکن است دو یا چند کنتاکت داشته باشند، ممکن است در یک جهت یا دو جهت بچرخند، ممکن است عملکرد لحظه ای یا خاموش یا ترکیبی داشته باشند. سوئیچینگ می تواند به طور معمول باز یا بسته باشد یا تغییر کند.

عمر مکانیکی

عمر مکانیکی حداکثر طول عمر سوئیچ های قفلی را نشان می دهد. اغلب، طول عمر الکتریکی کمتر از عمر مکانیکی است، بنابراین لطفاً با سازنده مشورت کنید.

تعداد قطب ها

تعداد قطب ها تعداد مدارهای جداگانه ای است که می توانند در هر لحظه فعال شوند. اصطلاح "قطب" تعداد مدارهای جداگانه کنترل شده توسط یک کلید را توصیف می کند. ورودی یا ترمینال مشترک است. تعداد مدارهای کنترل شده تعداد کنتاکت های سوئیچ را تعیین می کند که به نوبه خود قطب های لازم برای ایجاد یا شکستن کنتاکت ها را تعیین می کند. سوئیچ ها معمولا بین یک تا چهار قطب دارند. رایج ترین آن ها یک سوئیچ تک قطبی (SP)، یک دو قطبی (DP) یا یک کلید سه قطبی (3P) است.

زاویه بین موقعیت ها

با اندازه گیری در درجه، فاصله زاویه ای بین موقعیت ها تعداد موقعیت های سوئیچ را تعیین می کند. به عنوان مثال، یک کلید چرخشی 4 حالته دارای زاویه پرتاب 90 درجه است. برای یک کلید چرخشی 100 موقعیت، زاویه پرتاب 3.6 درجه است.

تعداد دسته ها

تعداد دسته ها حداکثر تعداد دسته هایی است که می توان به یک محور مشترک و فعال متصل کرد. به آن ها بخش، وافر یا ماژول نیز می گویند. دو سبک اساسی وجود دارد: تک طبقه و چند طبقه. هر دسته یک صفحه گرد با آرایشی از مخاطبین است. سوئیچ های تک دسته می توانند چندین مدار را در یک زمان کنترل کنند. سوئیچ های چند طبقه می توانند چندین مدار را به طور همزمان کنترل کنند.

تعداد قطب ها در هر دسته

تعداد قطب ها در هر دسته تعداد مدارهای جداگانه ای است که می توانند از طریق یک کلید چرخشی در هر دسته فعال شوند. اتصالات خروجی معمولا به جای پرتاب، راه نامیده می شوند. ساخت سوئیچ در مجموع 12 راه ارائه می دهد اما ممکن است 1، 2، 3 یا 4 قطب وجود داشته باشد. کنتاکت چرخان سیگنال را از قطب به پایانه های خروجی هدایت می کند. تعداد پایانه های مورد نیاز تعیین می کند که یک سوئیچ چند موقعیت خواهد داشت.

مصالح ساخت پایه یا محفظه و مواد کلید یا دسته کلید کلیدهای کلید شامل فلز و پلاستیک می باشد.

مشخصات برق

مشخصات الکتریکی مهمی که هنگام جستجوی سوئیچ های قفلی باید در نظر گرفته شود عبارتند از حداکثر امتیاز جریان، حداکثر رتبه ولتاژ AC و حداکثر رتبه ولتاژ DC.

سبک توقف

سوئیچ های قفلی با توقف قابل تنظیم یا پیوسته معمولاً در دسترس هستند. سبک توقف باید بر اساس نیاز برنامه انتخاب شود.

توقف های قابل تنظیم به کاربر این امکان را می دهد که در صورت تمایل متوقف شود. توقف های قابل تنظیم به کاربر این امکان را می دهد که یک سوئیچ 12 موقعیت را بگیرد و آن را طوری تنظیم کند که هر تعداد موقعیت بین 2 تا 12 داشته باشد. این توقف باید برای موارد مورد نیاز صدا استفاده شود.

توقف های ثابت دارای موقعیت های توقف هستند که توسط سازنده ثابت شده اند و توسط کاربر قابل تغییر نیستند. آن ها برای نیازهای تولید حجم بهتر هستند بنابراین کاربر مجبور به تنظیم سوئیچ نیست.

سبک تماس

دو سبک تماس اصلی برای سوئیچ های قفلی وجود دارد: کوتاه و غیر کوتاه.

• کلیدهای اتصال کوتاه یا قبل از شکستن از ایجاد قوس در حین تغییر موقعیت جلوگیری می کند زیرا موقعیت بعدی قبل از قطع شدن موقعیت قبلی وصل می شود. تماس باریک تر است.

• سوئیچ های بدون اتصال یا قطع قبل از ساخت مدار قبلی را قبل از بستن مدار بعدی باز می کنند. تماس گسترده تر است.

امکانات

خروجی کدگذاری شده اختیاری - یک سوئیچ با خروجی های کدگذاری شده اختیاری را می توان برای ارائه خروجی کدگذاری شده مانند BCD یا Octal پیکربندی کرد.

Momentary ON - روشن شدن لحظه ای ویژگی است که در آن سوئیچ موقعیت خود را فقط تا زمانی که بارگذاری مثبت یا فعال شده باشد حفظ می کند. هنگامی که رها می شود (به عنوان مثال، یک سوئیچ احتراق) به حالت تخلیه برمی گردد.

پاک کردن کنتاکت ها - کنتاکت های پاک کن خود تمیز شوندگی و معمولا مقاومت کمی دارند. عمل پاک کردن باعث ایجاد سایش مکانیکی می شود.

دمای عملیاتی - یکی از پارامترهای محیطی مهمی که هنگام تعیین سوئیچ های قفلی باید در نظر گرفته شود، دمای عملیاتی است. این طیف کاملی از دمای محیطی است که دستگاه می تواند به طور ایمن و دقیق در آن کار کند.

استانداردها

AA-1930 -  قفل (دیسک یا تیغه تامبلر)

KS B 6411 -  قفل درب استوانه ای، لوله ای و خراش دار

 منبع: globalspec.com
