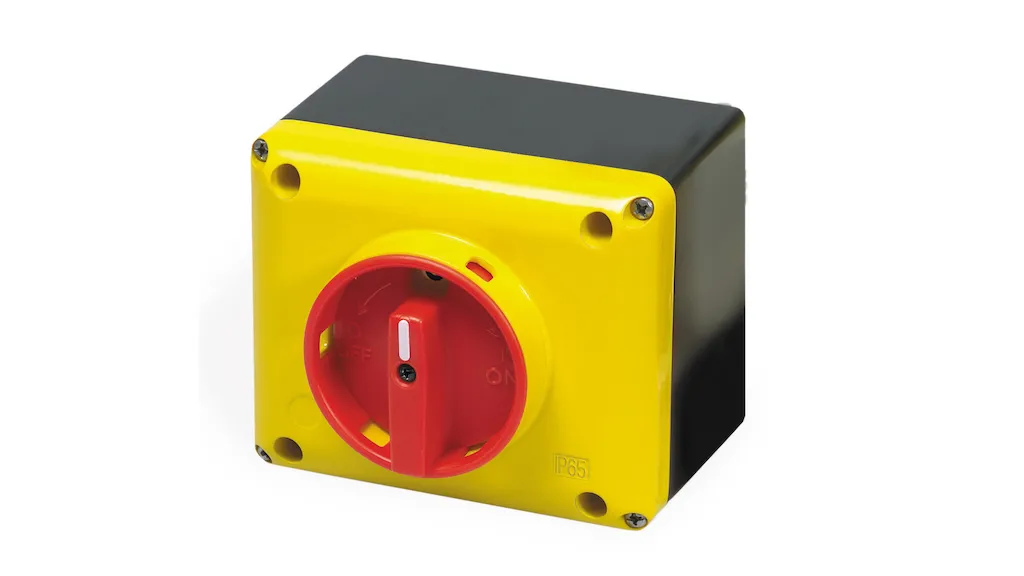

استفاده و اهمیت سوئیچ قطع جریان در صنایع

نمایش تمام تامین کنندگان سوئیچ‌های قطع کننده

سوئیچ ها در مواقع اضطراری مدارها را به سرعت از منبع تغذیه جدا می کنند. سوئیچ های قطع جریان یا سوئیچ های قطع کن، می توانند همراه با قطع کننده های مدار کار کنند، دستگاه هایی که جریان الکتریسیته در طول مدار را زمانی که جریان از ظرفیت مدار فراتر رود، قطع می کنند. برخی از سوئیچ های قطع برای سیستم های AC مناسب هستند. برخی دیگر برای سیستم های DC طراحی شده اند. محصولات برق تک فاز و سه فاز نیز موجود است.

سوئیچ های قطع از ویژگی های ایمنی مهم در ژنراتورها و موتورهای الکتریکی هستند. ارائه دهندگان برق روستایی یا تعاونی ها اغلب از مشتریان می خواهند که در صورتی که یک ژنراتور کمکی در سیستم آنها کار می کند، سوئیچ قطع ژنراتور را ارائه دهند. سوئیچ قطع کننده ژنراتور تضمین می کند که خطیری که روی سیستم کار می کند در خطر برق گرفتگی قرار نگیرد. سوئیچ قطع ژنراتور را سوئیچ انتقال یا ایزوله نیز می گویند.

انواع سوئیچ های قطع و وصل

دو نوع سوئیچ قطع وجود دارد: سوئیچ قطع باتری و سوئیچ قطع برق.

سوئیچ قطع باتری یک سوئیچ چاقویی است که از تخلیه ناخواسته باتری خودرو در زمانی که خودرو در حال استفاده نیست یا در انبار است جلوگیری می کند. سوئیچ قطع باتری روی دو قطب مثبت یا منفی باتری نصب می شود. نوع دیگری از سوئیچ قطع باتری با یک دستگیره قابل جابجایی برای محافظت از خودرو در برابر سرقت زمانی که برای مدت طولانی در یک گاراژ عمومی پارک می شود، ارائه می شود.

سوئیچ های قطع برق اغلب در موتورهای الکتریکی مانند لیفتراک های صنعتی، وسایل نقلیه کشاورزی و تراکتورهای یدک کش هواپیما استفاده می شود. سوئیچ های قطع برق نیز در انواع وسایل برقی مانند بخاری و تهویه مطبوع استفاده می شود تا اطمینان حاصل شود که پیمانکارانی که روی این وسایل کار می کنند از برق ورودی محافظت می شوند.

هنگام انتخاب، به این مشخصات فنی مهم دقت کنید:

• جریان

• ولتاژ بهره برداری

•  اسب بخار

• ظرفیت قطع اتصال کوتاه

• تعداد قطب ها

انواع فیوز

با سوئیچ‌های جداکننده قابل ذوب، نوع فیوز نیز یک نکته مهم است. انتخاب ها شامل کلاس CC، کلاس H، کلاس J، کلاس L، کلاس T و کلاس K است.

سبک های نصب

هم برای سوئیچ‌های جداکننده همجوشی و هم برای سوئیچ‌های غیر قابل ذوب، انتخاب‌های زیادی برای سبک نصب وجود دارد. اینها شامل ریل  DIN، پایه پانل، پایه دیواری یا جعبه، پایه پایه و پایه فلنجی است.

• ریل DIN - دستگاه برای نصب روی ریل استاندارد DIN طراحی شده است.

• پایه پنل - دستگاه‌های نصب پانل را می‌توان در یک فرورفتگی درون یک پانل موجود یا از طریق آن قرار داد تا سطح آن همسطح یا تقریباً هم سطح با پانل باشد. این کانکتورها در برنامه‌هایی استفاده می‌شوند که کانکتور برای نصب برش پانل مورد نیاز است.

• مخزن نصب دیواری/جعبه ای - پریزهای نصب دیواری یا جعبه ای معمولاً فلنج دار و رزوه ای برای لوازم جانبی (پوسته پشتی) هستند و برای نصب دائمی در نظر گرفته شده اند.

• پایه پایه - سوئیچ های پایه پایه از یک پد نصب استفاده می کنند که معمولاً از پیچ استفاده می کنند.

• پایه فلنج - شاخه های فلنجی (ورودی های فلنجی) یا پریزهای فلنجی (خروجی های فلنجی) وسایلی هستند که با پیچ کردن فلنج یا پرچ کردن فلنج در محل خود از طریق سوراخ های سطح فلنج به پانل ها متصل می شوند.

دسته بندی ها

سوئیچ های قطع ممکن است به عنوان سوئیچ های همجوشی، غیر قابل ذوب، همجوشی محصور و غیر قابل ذوب محصور طبقه بندی شوند.

• سوئیچ های قابل ذوب از نصب فیوزها پشتیبانی می کنند و درجه حفاظت بیشتری را ارائه می دهند.

• سوئیچ های غیر قابل ذوب از نصب فیوز پشتیبانی نمی کنند.

استانداردها

سوئیچ های قطع باید استانداردها و مشخصات خاصی را رعایت کنند تا از طراحی و عملکرد مناسب اطمینان حاصل شود.

ANSI C37.46  -  مشخصات فیوزهای کلاس توان خروجی ولتاژ بالا و محدود کننده جریان و سوئیچ های قطع کننده.

BS EN 62271-102  -  تابلو و کنترل ولتاژ بالا. قطع کننده های جریان متناوب و سوئیچ های ارت.
