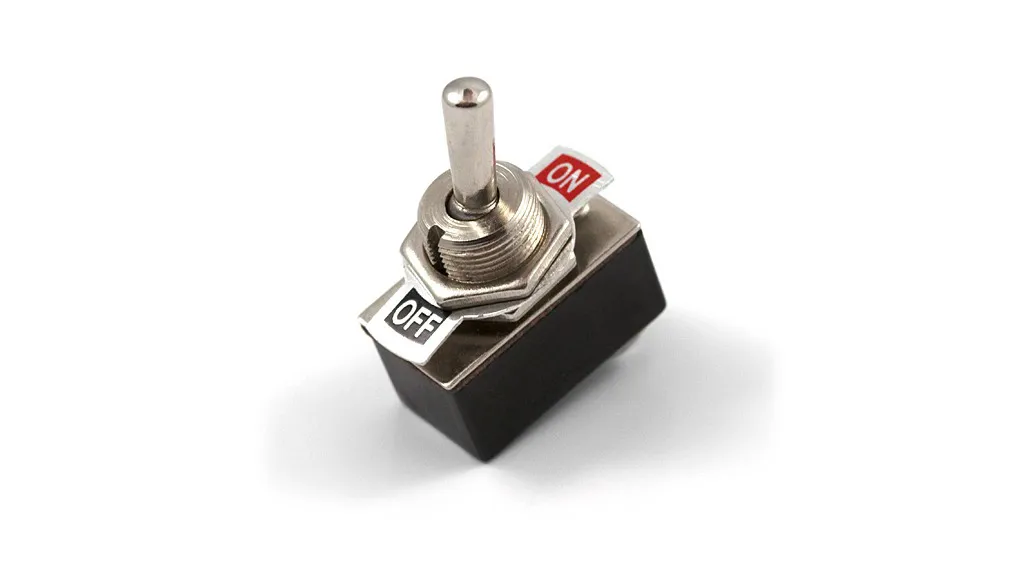

کلیدها یا سوئیچ های تغییر وضعیت با حرکت دادن یک اهرم به جلو و عقب برای باز یا بسته شدن یک مدار الکتریکی فعال می شوند. دو نوع اساسی وجود دارد: تماس پایدار و تماس لحظه ای.

حین انتخاب به چه مشخصات فنی مهمی توجه کنیم؟

مشخصات مهم کلیدهای ضامن شامل ابعاد، درجه بندی الکتریکی، انواع ترمینال، مواد و ویژگی ها می باشد.

مشخصات فیزیکی

• طول یا قطر

• عرض

• ضخامت پانل

مشخصات برق

• حداکثر امتیاز فعلی

• حداکثر امتیاز ولتاژ AC

• حداکثر امتیاز ولتاژ DC

• حداکثر امتیاز توان

انواع ترمینال

• سبک فید

• پایانه های لحیم کاری

• پایانه های پیچ

• اتصال سریع یا پایانه های تیغه ای

• تکنولوژی نصب سطحی (SMT)

• پین های مستقیم کامپیوتر

• پین های کامپیوتر با زاویه راست

• پین های جانبی کامپیوتر

از چه موادی ساخته می شوند؟

اکثر پایه های کلید ضامن و محرک های کلید ضامن از مواد پلاستیکی، ترموپلاستیک یا فلزی ساخته شده اند.

امکانات

• چراغ پیلوت یا روشنایی

• علامت های چاپ شده

• پاک کردن مخاطبین

• مکانیزم قفل

• تاخیر زمانی

• گواهینامه CE

• گواهینامه CSA

• فهرست UL

• ضد گرد و غبار

• مقاوم در برابر آب و هوا

• ضدآب

پیکربندی

کلیدهای ضامن کنتاکت نگهدارنده و کلیدهای ضامن تماس لحظه ای از نظر پیکربندی سوئیچ متفاوت هستند.

تنظیمات مربوط به کلیدهای ضامن با تماس حفظ شده در زیر توضیح داده شده است.

• کلیدهای روشن/خاموش دارای عملکردهای روشن و خاموش جداگانه هستند و مانند کلیدهای چراغ کار می کنند.

• کلیدهای ضامن سه حالته دارای یک موقعیت مرکزی هستند که ممکن است عملکرد OFF را انجام دهند یا نداشته باشند.

عملکردهای سوئیچ برای سوئیچ های کلیدهای تماس لحظه ای شامل موارد زیر است.

• روشن شدن لحظه ای کنتاکت هایی را توصیف می کند که مدار را هنگامی که کلید ضامن در حالت عادی و باز (NO) قرار دارد قطع می کند.

• خاموش شدن لحظه ای کنتاکت هایی را توصیف می کند که وقتی کلید ضامن در وضعیت عادی و بسته (NC) قرار دارد، مدار برقرار می کنند.

• روشن/خاموش متناوب سوئیچی را توصیف می‌کند که در آن اولین راه‌اندازی کلید ضامن را روشن می‌کند و با فعال‌سازی دوم، سوئیچ ضامن را خاموش می‌کند.

• کلیدهای ضامن لحظه ای مرکز خنثی سه موقعیت دارای موقعیت مرکزی هستند که می توانند عملکرد OFF یا NEUTRAL را انجام دهند.

چندین پیکربندی برای کلیدهای ضامن قطب و پرتاب وجود دارد.

کلیدهای ضامن تک قطبی تک قطبی ( SPST) اتصال یک هادی را در یک مدار تک شاخه ایجاد یا قطع می کنند. این نوع کلید معمولاً دارای دو ترمینال است و به آن کلید تک قطبی می گویند.

سوئیچ های ضامن پرتاب تک قطبی (SPDT) اتصال یک هادی را با هر یک از دو هادی تک دیگر ایجاد یا قطع می کنند. این سوئیچ ها معمولا دارای سه ترمینال هستند و معمولا به صورت جفت استفاده می شوند. سوئیچ های SPDT گاهی اوقات سوئیچ های سه طرفه نامیده می شوند.

سوئیچ های دو قطبی تک پرتابی (DPST) اتصال دو هادی مدار را در یک مدار تک شاخه ایجاد یا قطع می کنند. آنها معمولا چهار ترمینال دارند.

کلیدهای ضامن دو قطبی دو قطبی (DPDT) اتصال دو هادی را به دو مدار مجزا می کنند یا قطع می کنند. آنها معمولا دارای شش پایانه هستند که در هر دو نسخه تماس لحظه ای و حفظ شده در دسترس هستند.

یک کلید ضامن معمولی باز (NO) دارای کنتاکت هایی است که در موقعیت غیرفعال (عادی) خود باز یا جدا شده اند.

یک کلید ضامن معمولی بسته (NC) دارای کنتاکت هایی است که در موقعیت غیرفعال (عادی) خود بسته یا متصل هستند.

استانداردها

 EIA-480 - سوئیچ های تغییر وضعیت

 EIA-520D000 - مشخصات مقطعی برای سوئیچ های ضامن، پارویی و راکر

 EIA-520DAAA - مشخصات جزئیات روی سوئیچ های ضامن تک قطبی
