فنرهای قالب: کاربردها و ویژگی ها
به روز رسانی شده در ۱۴۰۳/۲/۲۸ زمان مطالعه 10 دقیقه
نمایش تمام تامین کنندگان فنرهای قالب

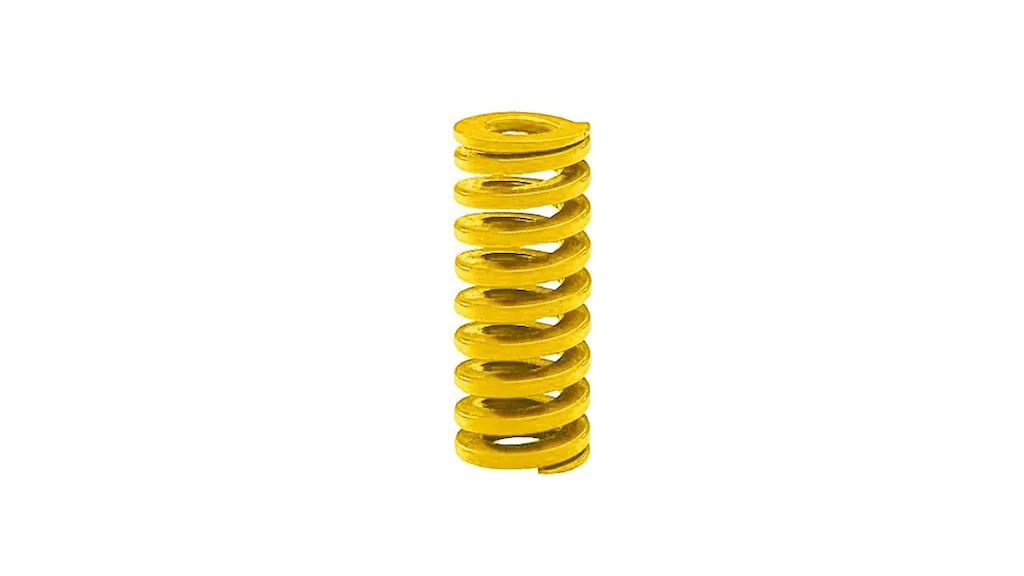

فنرهای قالبی یک نوع محکم از فنرهای فشاری مارپیچ هستند که از سیم مستطیلی شکل تشکیل شده است که معمولاً با مجموعه قالب ها استفاده می شود و جزو قطعات صنعتی پرکاربرد است. این فنرها برای حمل بارهای فشاری بسیار بالا در محیط های متخاصم طراحی شده اند. فنرهای قالبی که عمدتاً برای پرس های پانچ برای ایجاد مقاومت ثابت و قابل اعتماد ساخته شده اند، در صنایع دیگر نیز کاربرد دارند.
فنرهای قالب از سیم مستطیلی با گوشه های گرد ساخته می شوند. فنرهای قالبی مشابه فنرهای فشاری استاندارد عمل می کنند، جایی که انرژی در هنگام اعمال بار ذخیره می شود و فنر سعی می کند دو جزء را از هم جدا نگه دارد. سیم پیچ فنر محکم تر، نرخ فنر بیشتری را برای فنرهای تولید شده از همان سیم ایجاد می کند.
از چه نوع موادی ساخته می شوند؟
فولاد روغنی یک ماده رایج برای فنرهای قالبی است. آلیاژهای کروم نیز مواد متداول فنری هستند که لایه کرومی آن مقاومت در برابر سایش و خوردگی را افزایش می دهد. سیلیکون کروم یا کروم وانادیوم کمتر رایج، اما بسیار قوی تر است، که دقت ابعاد را بهبود می بخشد، نقاط تنش فردی را به حداقل می رساند و می تواند در دماهای بالاتر کار کند. این فلزات اجازه می دهد تا یک لایه انعطاف پذیر از وینیل رنگی روی فنر اعمال شود که نشان دهنده بار کاری فنر است.
هنگام انتخاب به این مشخصات فنــــی دقت کنید:
کد نویسی رنگ

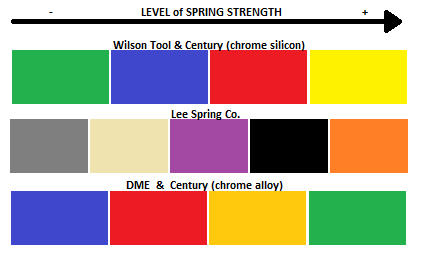

فنرهای قالب دارای کد رنگی برای نشان دادن بار کاری هستند. متأسفانه سازندگان با کد رنگ یکنواخت موافق نیستند، بنابراین باید از نمودار مرجع سازنده استفاده شود. رنگ ها بسته به سازنده، محدوده کاری از بار سبک تا بار بسیار سنگین را نشان می دهند. به عنوان مثال، در زیر جدولی از برخی از تولیدکنندگان فنر قالب و کدهای رنگی که آنها استفاده می کنند آورده شده است.
در چه جهتی پیچ می شوند؟
فنرهای قالب در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت پیچ می شوند. از آنجایی که بار به صورت جانبی اعمال می شود، جهت باد معمولاً بی اهمیت است.
ابعاد
طول آزاد طول فنر قالب قبل از اینکه تحت بارگذاری یا پیش بارگذاری قرار گیرد، است.
قطر سوراخ قطر بیرونی فنر یا عرض کلی فنر است که تحت فشار افزایش می یابد.
قطر میله قطر داخلی فنر قالب است که برای لغزش روی میله راهنما در ماشین آلات قالب در نظر گرفته شده است.
قطر سیم ، عرض سیمی است که برای ساخت سیم پیچ استفاده می شود.
کارایی
حد الاستیک حداکثر فشاری است که فنر قالب می تواند قبل از تغییر شکل تحمل کند.
پیش بارگذاری فاصله طول آزاد است که با یک بار ثابت روی فنر کاهش می یابد.
سفر عملیاتی فاصله ای است که از طول فنر پس از اعمال بار عملیاتی کم می شود.
طول فشرده ، طول کلی فنر پس از محاسبه پیش بارگیری و سفر عملیاتی است.
ارتفاع جامد به طول فنر قالب گفته می شود که تمام سیم پیچ های مجاور تحت بار روی یکدیگر قرار می گیرند.
مقدار بار مورد نیاز برای فشرده سازی فنر در فاصله اندازه گیری است. در فنرهای قالب، این می تواند هزاران پوند/کیلوگرم باشد.
ایمنی
تولید فنرهای قالبی به دقت نظارت می شود تا از فنرهای با کیفیت تحت فشار شدید اطمینان حاصل شود، بنابراین فنرهای قالبی نباید به هیچ وجه توسط مصرف کننده تغییر داده شوند. عناصر خورنده مانند روان کننده ها و مواد شیمیایی ممکن است طول عمر فنر را کوتاه کنند، همانطور که میله ها/راهنماهای فنر نامرتب یا نادرست مدیریت می شوند. فنرهای قالب باید به طور معمول تمیز شوند و تمام فنرهای یک مجموعه باید به طور همزمان تعویض شوند تا عملکرد یکنواخت حفظ شود.
چه کاربردهایی می توانند داشته باشند؟
فنرهای قالب نام خود را به دلیل استفاده در مجموعه های قالب پرس پانچ به دست آورده اند ، جایی که ست های قالب فشاری را برای نگه داشتن مواد مورد نظر در محل ایجاد می کنند در حالی که پرس زیرلایه را سوراخ می کند. اگر مجموعه قالب به پانچ تسلیم نشود، پانچ ممکن است آسیب ببیند. اگر بازدهی بیش از حد داشته باشد، مواد سوراخ نمی شود. چشمه های دای گهگاه در صنایع حمل و نقل و کشاورزی کاربرد پیدا می کنند.
منبع: globalspec.com
