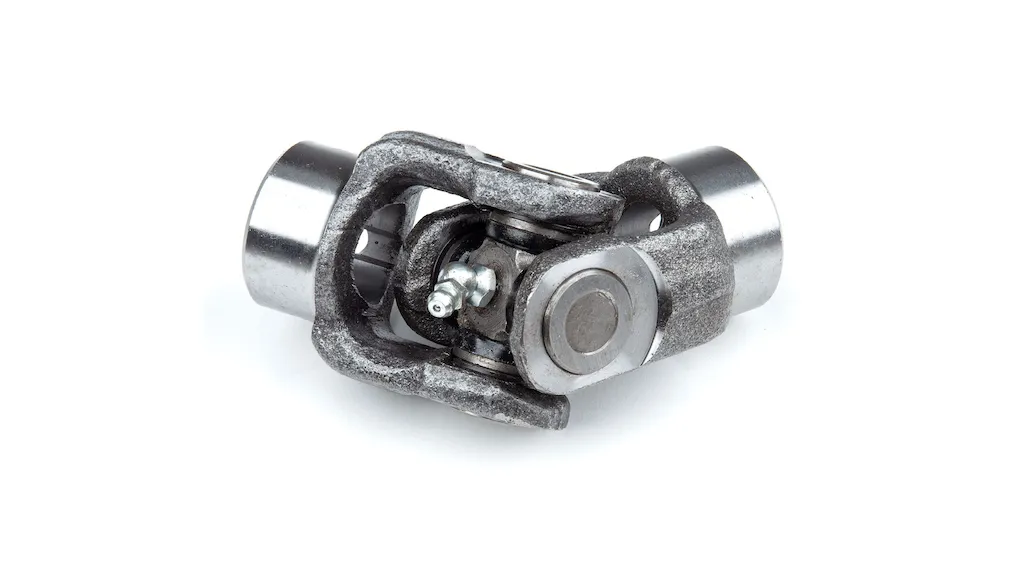

مفاصل یونیورسال: مفاصل همه کاره

نمایش تامین کنندگان مفاصل یونیورسال

مفاصل یونیورسال که به مفاصل همه کاره هم معروف هستند، اتصالات مکانیکی انعطاف پذیری هستند که برای انتقال حرکت چرخشی از یک شفت به شفت دیگر که مطابق با محور اول نیست یا زمانی که تراز در طول سرویس تغییر می کند استفاده می شود.

دو نوع مفصل یونیورسال وجود دارد که با تعداد اتصالات خمشی آنها تعریف می شود:

• تک مفصل: فقط یک جنبه خمشی دارد و تا زاویه 45 درجه کار می کند.

• اتصال دوگانه: از دو اتصال خمشی استفاده می کند، اتصال U مضاعف می تواند در زوایای تا 90 درجه کار کند. علاوه بر این، آن را نیز به طور موازی بین 2 شفت با زاویه عملکرد بخش مرکزی از 0 تا 45 درجه قرار می دهد.

مفاصل یونیورسال بر اساس ترکیب مواد، نوع توپی و کاربردهایی که برای آنها طراحی شده اند متفاوت است. فولاد رایج ترین ماده مورد استفاده است، چه به صورت ضد زنگ. یا آلیاژ شده با فلزات دیگر برای کنترل گشتاور و دمای بیشتر. پلاستیک ها و ترموپلاستیک ها نیزاغلب در ساخت مفاصل یونیورسال استفاده می شوند، زیرا این امر مقاومت بیشتری در برابر زنگ زدگی و خوردگی و همچنین عایق الکتریکی و مغناطیسی در کاربردهایی که مورد نیاز است می دهد.

اتصالات U با دو سبک هاب در دسترس هستند:

• جامد: اتصالات یونیورسال هاب جامد جامد هستند و ماشین کاری نشده اند و در نتیجه سوراخ ندارند.

• بورد: سبک های بورد اتصالات u معمولاً نام خود را از شکل سوراخ در توپی آنها گرفته اند، مانند سبک های گرد، شش گوش یا مربع.

دو سبک بی بورد که از قرارداد سبک های گرد، شش گوش یا مربع منحرف می شوند عبارتند از:

• کمانه‌ای: دارای شیارهای طولی در داخل سوراخ است.

• کلیددار: دارای کلیدهایی برای جلوگیری از چرخش اتصال u بر روی شفت مربوطه.

هنگام انتخاب مفصل یونیورسال، به این مشخصات فنی دقت کنید:

اجزای مکانیکی

اجزای مکانیکی طیف وسیعی از اقلام و دستگاه‌هایی را پوشش می‌دهد که برای کنترل، القا یا هدایت سیستم‌های مکانیکی طراحی شده‌اند. تقریباً در همه موارد، این قطعات به منظور بخشی از یک سیستم بزرگتر ساخته شده اند و توانایی عملکرد به تنهایی را ندارند.

خانواده قطعات مکانیکی شامل محصولات زیر است:

• بلبرینگ و بوش

• تسمه و قرقره

• زنجیر و چرخ دنده

• کلاچ و ترمز

• کوپلینگ ها

• مفاصل جهانی

• محوطه

• فن و خنک کننده الکترونیکی

• چرخ دنده ها

• بخاری های صنعتی و المنت های گرمایشی

• ابزارهای صنعتی

• سوئیچ های محدود

• بست های مکانیکی

• انتقال نیرو (مکانیکی)

• تجهیزات فرآیند

• قرقره و تسمه

• مهر و موم

• شیر برقی

• فنر

• سوئیچ ها

انتقال نیرو

مناطق انتقال نیرو طیف گسترده ای از چرخ دنده ها، مهره های قفلی و سایر کوپلینگ ها را پوشش می دهد که برای ایمن سازی شفت ها یا انتقال نیرو در سراسر سیستم های محرک استفاده می شوند. چرخ دنده های موجود در این خانواده عبارتند از:

• اریب

• شاه ماهی

• کرم

• مارپیچ

• هیپوئید

• میتر

• خار و تنگ دندان

• سهام چرخ دنده و جای خالی

• تسمه و قرقره تسمه

• چرخ دنده

• جغجغه و پنجه

برای انتخاب دقیق تر می توانید از سیستم جست و جوی کالای صنعتی تکصان کمک بگیرید تا مفصل یونویرسال موردنظرتان را پیدا کرده و به تامین کننده مربوطه متصل شوید.

استانداردها

 GME L-9A-18 - تعیین الاستیسیته شعاعی مفاصل جهانی و اسپیندل های میانی.

 GMI L-9A-19 - تعیین استحکام پیچشی استاتیک مفاصل یونیورسال و اسپیندل های میانی

 GOST 8059 - مفاصل یونیورسال با آسترهای کشویی برای تجهیزات آسیاب نورد. الزامات کلی.

SAE J901 -  اتصالات و محورهای محرک جهانی - نامگذاری - اصطلاحات - کاربرد
