کاربرد کوپلینگ های انعطاف پذیر

نمایش تامین کنندگان کوپلینگ های انعطاف پذیر

کوپلینگ‌ یا اتصالات انعطاف‌پذیر اعضای دوار مانند موتورها و محورهای محرک را جفت می‌کنند یا به هم متصل می‌کنند.

انواع کوپلینگ انعطاف پذیر عبارتند از:

• بلوک کشویی

• دیافراگم کانتور فلزی

• زنجیر غلتکی یا بی صدا

• شبکه فولادی

• فنر مارپیچ

• ویفر یا دیسک انعطاف پذیر

• اشمیت

• پرتو یا خمیده (مارپیچ)

• چرخ دنده یا چند فک

• دم فلزی

• لاستیک الاستومری

• مغناطیسی

• لینک قابل انعطاف

انواع کوپلینگ های انعطاف پذیر

بلوک های کشویی فلنج های شکاف دار یا فک دار روی شفت ها هستند که گشتاور را از طریق یک دیسک یا بلوک کشویی جذب شده منتقل می کنند. دیافراگم های کانتور فلزی، گشتاور را از طریق دیافراگم های فلزی شکل دار منتقل می کنند و اسب بخار و دورهای بالایی در دقیقه (RPM) ارائه می دهند.

کوپلینگ‌های زنجیره‌ای غلتکی یا بی‌صدا دارای چرخ‌دنده‌هایی بر روی هر محور هستند که توسط یک زنجیر یا زنجیر متصل می‌شوند. آنها برای کاربردهای سنگین و گشتاور بالا مفید هستند. شبکه‌های فولادی دارای فلنج‌های شکاف‌دار روی هر شفت هستند که توسط یک نوار فولادی انعطاف‌پذیر که از میان شکاف‌ها بسته می‌شود، جفت شده‌اند. آنها جذب شوک خوبی را ارائه می دهند.

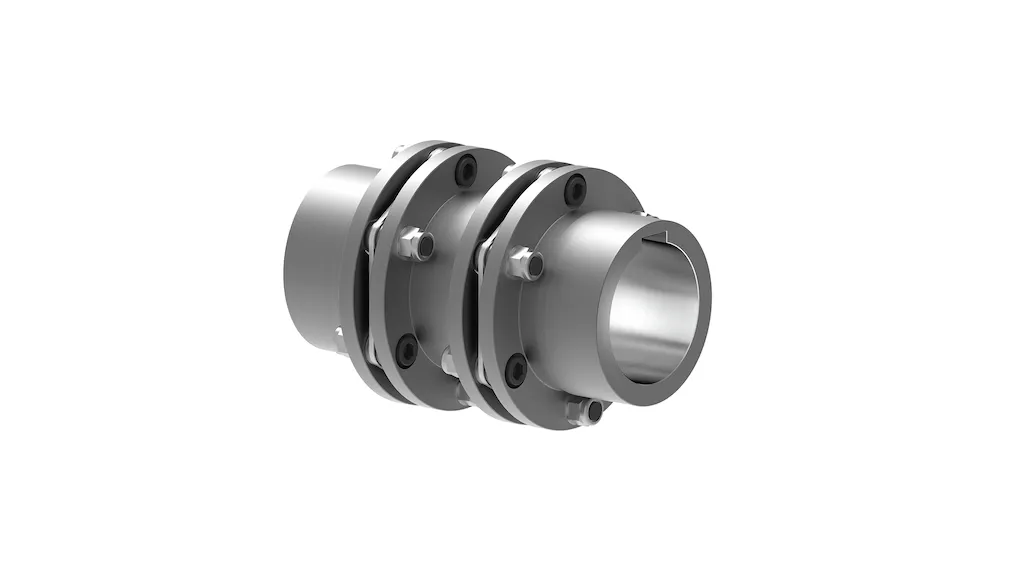

کوپلینگ‌های انعطاف‌پذیر فنر مارپیچ، شفت‌ها را با فنر پیچ‌دار جفت می‌کنند و برای کاربردهای ابزار و اسب بخار کم مناسب هستند. کوپلینگ‌های ویفری یا دیسکی انعطاف‌پذیر، گشتاور را از طریق صفحات ورق فلزی که توسط تکیه‌گاه‌های دو نقطه‌ای روی شفت‌ها و صفحات میانی نصب شده‌اند اعمال می‌کنند. آنها برای کاربردهای سبک تا متوسط ​​مناسب هستند.

کوپلینگ های اشمیت گشتاور را از طریق یک سری صفحات به هم متصل می کنند و امکان ناهماهنگی جانبی بزرگ را فراهم می کنند. کوپلینگ های پرتو، خمیده یا مارپیچ از واکنش برگشتی جلوگیری می کنند و سرعت ثابتی را با ناهماهنگی زاویه ای فراهم می کنند. با کوپلینگ های چرخ دنده یا چند فک، چرخ دنده هایی با دندانه های خارجی بر روی شفت ها نصب می شوند. یک آستین با دندانه های داخلی روی چرخ دنده ها قرار می گیرد. این کوپلینگ ها گشتاور بالایی را فراهم می کنند و امکان ناهماهنگی محوری را فراهم می کنند، اما معمولاً به روغن کاری و تراز خوب محور نیاز دارند.

دم فلزی کوپلینگ هایی با سرعت بالا هستند که از واکنش برگشتی جلوگیری می کنند و تغییرات چرخه ای سرعت را ایجاد نمی کنند. آنها برای کاربردهای سبک طراحی شده اند. کوپلینگ‌های انعطاف‌پذیر تایر شکل الاستومری، هاب‌های محوری هستند که به دو طرف یک "لاستیک" الاستومری متصل شده‌اند. آنها ناهماهنگی زاویه ای و موازی و شناور انتهایی را در خود جای می دهند.

کوپلینگ های مغناطیسی آهنرباهای دائمی هستند که روی شفت هایی که با مانع غیر مغناطیسی جدا شده اند نصب می شوند. امتیاز گشتاور تا 500 فوت پوند. می تواند نیاز به مهر و موم را برطرف کند. پیوندهای منعطف سه تیر یا پیوند کنسولی هستند که به صورت مثلثی مرتب شده اند و به توپی ها و آستین های گشتاور متصل می شوند. این کوپلینگ های انعطاف پذیر می توانند ناهماهنگی های زاویه ای، موازی و محوری را کنترل کنند.

چه ویژگی های مکانیکی دارند؟

• گشتاور نامی حداکثر گشتاور سرویسی است که کوپلینگ برای آن درجه بندی می شود.

• سرعت نامی حداکثر سرعت چرخشی نامی کوپلینگ است.

• سفتی پیچشی با گشتاور در واحد تغییر شکل زاویه ای بیان می شود (مثلاً گشتاور مورد نیاز برای تغییر شکل کوپلینگ یک درجه و غیره).

•  Backlash از دست دادن موقعیت چرخشی به دلیل تغییر جهت است. در واحدهای زاویه ای مانند درجه اندازه گیری می شود.

ابعاد

• قطر - قطر سوراخ قطر داخلی برای جفت شدن با موتور یا انتهای شفت است.

• قطر کوپلینگ - قطر کوپلینگ قطر خارجی (OD) کوپلینگ است و شامل محفظه و غیره می شود.

• طول کوپلینگ - طول کوپلینگ به طول کلی کوپلینگ انعطاف پذیر اشاره دارد.

• واحدهای طراحی - واحدهای طراحی را می توان به زبان انگلیسی یا متریک مشخص کرد. برخی از تامین کنندگان ممکن است هر دو را ارائه دهند.

پارامترهای تراز و حرکت

• تحمل ناهماهنگی زاویه ای حداکثر ناهماهنگی زاویه ای بین شفت های جفت شده است که کوپلینگ های منعطف می توانند در خود جای دهند.

• تحمل ناهماهنگی موازی حداکثر افست موازی بین شفت ها است که کوپلینگ ها می توانند در خود جای دهند.

• حرکت محوری مجاز به حرکت محوری نسبی مجاز توسط کوپلر بین شفت اشاره دارد.

• دمای عملیاتی یک پارامتر محیطی مهم است که هنگام جستجو برای کوپلینگ های انعطاف پذیر باید در نظر گرفته شود.
