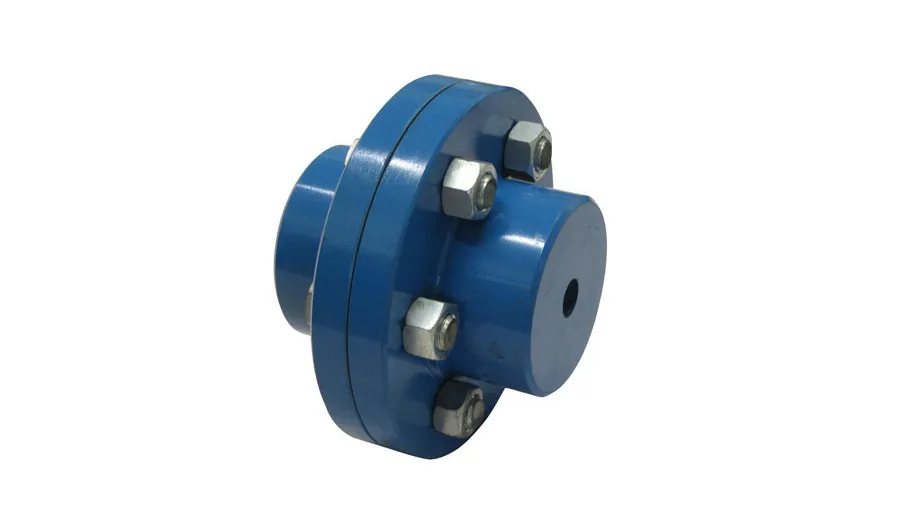

کوپلینگ سخت چیست و چه کارکردی دارد؟

نمایش تامین کنندگان کوپلینگ های سخت

کوپلینگ های سخت یا صلب، اعضای دوار مانند شفت را به هم متصل می کنند و گشتاور و حرکت را منتقل می کنند. اکثر کوپلینگ های سفت و سخت از آلومینیوم، فولاد یا فولاد ضد زنگ ساخته می شوند.

انواع کوپلینگ های سخت

• دستگاه های ست پیچ یک تکه جامد هستند.

• کوپلینگ های O شکل که با پیچ های تنظیم به شفت ها متصل می شوند.

• کوپلینگ های گیره یک تکه جامد هستند.

• دستگاه های C شکل با شکاف که با پیچ های سفت کننده بسته می شود.

• گیره های دو تکه به صورت محوری به دو قسمت تقسیم می شوند که هر کدام با پیچ های سفت بر روی شفت بسته می شوند.

• کوپلینگ های چند پیچ ​​معمولاً در دسترس هستند. به طور معمول، همه پیچ ها از یک جهت وارد می شوند.

• دیسک های کوچک کوپلینگ های سفت و سخت با دو حلقه خارجی هستند که به صورت محوری به هم سفت می شوند و از طریق سطوح مخروطی روی حلقه سوم نیرویی به داخل وارد می کنند. این حلقه داخلی را روی شفت ها می بندد و اتصال ایمن را فراهم می کند.

• کوپلینگ های سفت و سخت با راه های کلید شامل کلیدهایی هستند که می توان از آنها برای توقف چرخش کوپلینگ های شفت استفاده کرد.

ویژگی های مکانیکی کوپلینگ های سخت

• گشتاور نامی

• سرعت نامی

• سفتی پیچشی

• عکس العمل

گشتاور نامی حداکثر گشتاور سرویسی است که دستگاه برای آن رتبه بندی شده است. سرعت نامی حداکثر سرعت چرخشی نامی کوپلینگ است. سفتی بر حسب گشتاور در واحد تغییر شکل زاویه ای (درجه) بیان می شود.

ابعاد

• قطر سوراخ

• قطر کوپلینگ

• طول کوپلینگ

• واحدهای طراحی

قطر سوراخ قطر داخلی برای جفت گیری با انتهای شفت است. قطر کوپلینگ قطر خارجی (OD) است، اندازه گیری که شامل محفظه می شود.

واحدهای طراحی، اندازه‌های انگلیسی مانند اینچ (اینچ) یا اندازه‌های متریک مانند سانتی‌متر هستند. برای کوپلینگ های سفت و سخت با یک یا چند راه کلید، عرض کلید یک مورد توجه اضافی است.

هنگام انتخاب به این مشخصات فنی دقت کنید:

پارامترهای تراز و حرکت که باید در هنگام تعیین کوپلینگ های صلب در نظر گرفته شوند عبارتند از:

• تحمل ناهماهنگی زاویه ای

• تحمل ناهماهنگی موازی

• حرکت محوری مجاز

تحمل ناهماهنگی زاویه ای حداکثر ناهماهنگی زاویه ای بین شفت های جفت شده است که کوپلینگ های صلب می توانند در خود جای دهند. به طور مشابه، تحمل ناهماهنگی موازی حداکثر افست موازی بین شفت ها است که کوپلینگ های صلب می توانند در خود جای دهند. حرکت محوری مجاز به حرکت محوری نسبی مجاز توسط کوپلر بین دو شفت اشاره دارد.

می توانید از طریق سیستم جست و جوی کالای صنعتی سایت تکصان، کوپلینگ های صلب را با مشخصات مورد نظر خودتان را انتخاب کنید و به تامین کننده مورد نظر متصل شوید.

منبع: globalspec.com
