کاربرد دماسنج های شماره ای در صنعت

نمایش تمام سازندگان دماسنج شماره ای

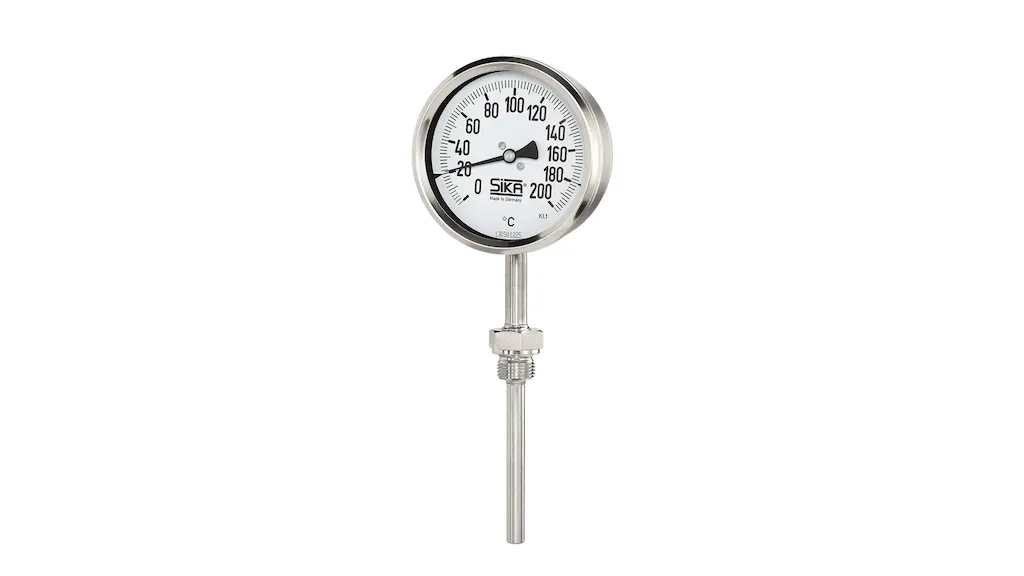

دماسنج های شماره ای از یک اشاره گر فلزی در مقیاس دایره ای برای نشان دادن اندازه گیری دما استفاده می کنند. آنها دو جزء اصلی دارند: سوزن و سنسور دما. نحوه کار دماسنج صفحه ای به نوع دماسنج آن بستگی دارد. گزینه ها شامل دو فلز، مایع یا گاز پر شده و کشش بخار است که در زیر توضیح داده شده است.

انواع دماسنج شماره ای

دماسنج های معمولی عبارتند از:

دو فلزی یا دو فلزی -  یک دماسنج دو فلزی از فنر دو فلزی به عنوان عنصر سنجش دما استفاده می کند. این فناوری از فنر مارپیچ ساخته شده از دو نوع فلز مختلف استفاده می کند که به یکدیگر جوش داده شده یا محکم می شوند. این فلزات می توانند شامل مس، فولاد یا برنج باشند تا زمانی که یکی دارای حساسیت حرارتی کم باشد در حالی که فلز دیگر دارای حساسیت حرارتی بالا باشد. هر زمان که نوار جوش داده شده گرم شود، طول دو فلز بر اساس نرخ انبساط حرارتی جداگانه تغییر می کند. از آنجایی که این دو فلز به طول های مختلف منبسط می شوند، نوار دو فلزی مجبور می شود با ضریب انبساط حرارتی کمتری به طرف طرف خم یا خم شود. حرکت نوار برای انحراف نشانگر بر روی یک مقیاس کالیبره شده استفاده می شود که سپس دما را به کاربر نشان می دهد.

مزایا عبارتند از: هزینه کم، سخت بودن، استفاده و نصب آسان، دقت در طیف وسیعی از دماها

معایب عبارتند از: فقط انواع نشان دهنده موجود است، امکان تغییر کالیبراسیون به دلیل استفاده یا محیط، و دقیق نبودن دماسنج های پایه شیشه ای.

مایع یا گاز پر شده -  یک دماسنج فعال مایع یا گاز از گاز/بخار به عنوان عنصر سنجش دما استفاده می کند. مایع با افزایش دما منبسط می شود و در لوله افزایش می یابد و دما را نشان می دهد. طراحی اصلی این نوع دماسنج یک لوله شیشه ای با سوراخ کوچک با یک حباب شیشه ای جدار نازک در انتهای پایینی آن است. مایع یا گازی که لوله را پر می کند معمولاً جیوه یا الکل است. همانطور که گرما به ماده منتقل می شود، منبسط می شود و ستون مایع یا گاز را به سمت بالای مویرگ می راند که نشان دهنده دما است.

هنگام انتخاب یک دماسنج مایع یا گاز، باید چندین نکته را در نظر گرفت، از جمله:

• مواد در لوله - گاز یا مایع

• مواد لوله - شیشه یا فلز

• سطح مایع یا گاز در لوله

مبتنی بر تنش بخار . این نوع دماسنج با گاز دائمی ساخته شده از انواع مایعات بر اساس محدوده دماهای مورد نیاز پر می شود. بر اساس این اصل عمل می کند که وقتی در ظرفی که فقط حاوی مایع است فشار وجود دارد، بخار مایع با دما افزایش می یابد و مستقل از حجم است. با سیستم بخار، دما را در سطح مشترک بین مایع و بخار اندازه گیری می کنید. برای اینکه یک سیستم بخار به درستی کار کند، رابط باید در لامپ باقی بماند. این یک انتخاب ارزان تر است که اغلب در برنامه های HVAC استفاده می شود.

چهار زیر کلاس از سیستم های بخار وجود دارد:

• کلاس IIA با دمای اندازه گیری شده بالاتر از دمای بقیه سیستم عمل می کند.

• کلاس IIB با دمای اندازه گیری شده کمتر از دمای بقیه سیستم عمل می کند.

• کلاس IIC دماهای بالاتر و زیر دمای سیستم را اندازه گیری می کند.

• کلاس IID می تواند با استفاده از یک مایع غیرفرار دوم بر محدودیت محیطی غلبه کند.

گزینه های نمایش

گزینه های نمایش دماسنج شماره ای عبارتند از:

• فارنهایت یا سانتیگراد، یا هر دو در نمایشگرهای دوگانه

• حداقل/حداکثر قرائت

دماسنج های دیجیتال معمولا دارای نمایشگر LCD یا LED هستند. T دماسنج های شماره ای سنتی دارای یک صفحه گرد با یک سوزن فلزی هستند که دمای اندازه گیری شده را مشخص می کند.

چه مشخصات فنی مهمی دارند؟

ویژگی های مهم صفحه نمایش یا مقیاس برای دماسنج های شماره ای عبارتند از:

قطر نمایشگر قطر صفحه نمایش یا صفحه معمولی از یک اینچ تا پنج اینچ و بالاتر متغیر است

کاوشگر یک اصطلاح عمومی است که برای توصیف بسیاری از انواع سنسورهای دما استفاده می شود که می تواند کاربرد خاصی داشته باشد. پروب ها می توانند مواد و حساسیت های مختلفی داشته باشند.

طول ساقه می تواند از کوتاهی دو اینچ تا بیش از هشتاد اینچ متغیر باشد.

قطر و طول لامپ

طول مویرگی . مویرگ های کوتاه تر دقت بیشتری را ارائه می دهند.

ویژگی های تخصصی

ویژگی های تخصصی اغلب دماسنج های شماره ای را متمایز می کند. این ویژگی ها می تواند شامل شود

• صفحه نمایش

• نمایشگرهای دیجیتال

• مویرگی انعطاف پذیر یک لامپ یا عنصر حسگر است که با یک لوله مویرگی انعطاف پذیر به صفحه نمایش متصل می شود. این ویژگی فقط برای انواع مایع/گاز/بخار است.

• دماسنج های تنظیم صفر می توانند به نقطه صفر برگردند.

• دماسنج های نشانگر حداکثر/دقیقه می توانند مقادیر حداکثر و/یا حداقل را ثبت یا نشان دهند.

• دماسنج های لرزشگیر دارای سوزنی هستند که قادر به جذب انرژی ارتعاشی یا ضربه ای هستند. این معمولاً با مایعی که حفره صفحه را پر می کند انجام می شود. میرایی ارتعاش فقط برای سوزن های مکانیکی در دسترس است.

پیکربندی

تنظیمات و ویژگی های رایج برای دماسنج های شماره ای عبارتند از

دماسنج های سبک پروب از پروب به عنوان سنسور دما استفاده می کنند.

دماسنج های اندازه گیری سطح فقط برای اندازه گیری سطح پیکربندی شده اند

دماسنج های جیبی کوچک هستند و برای حمل در جیب ساخته شده اند. آنها گیره و/یا غلاف دارند

اتصالات نخ لوله ملی (NPT) در برخی از دماسنج ها موجود است

اتصالات فلنج در برخی از دماسنج ها موجود است

اتصالات ترموول برای برخی از دماسنج ها موجود است. ترموول ها برای محافظت از سنسورهای دما استفاده می شوند که فرآیندهای صنعتی را نظارت می کنند و در عین حال امکان اندازه گیری دقیق را فراهم می کنند. آنها معمولاً در سیستم های لوله کشی نصب می شوند و تحت تأثیر نیروهای هیدرواستاتیک و آیرودینامیکی قرار می گیرند

محیط عملیاتی

محیط عملیاتی معیار مهمی است که باید هنگام انتخاب دماسنج شماره ای در نظر گرفت. چنین معیارهایی عبارتند از:

• دمای عملیاتی

• حداکثر شوک

• حداکثر ارتعاش

• آب و هوا

• رطوبت

• پاکسازی

دارای چه کاربردهایی هستند؟

کاربردهای رایج برای دماسنج های شماره ای عبارتند از:

• صنعتی

• آزمایشگاه

• سرویس غذا

• هواشناسی
