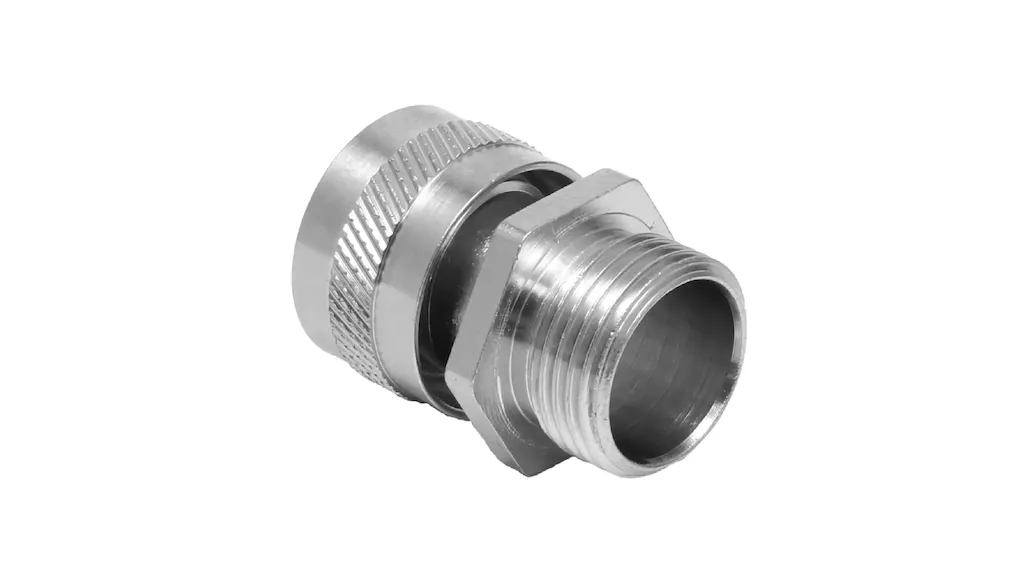

آشنایی فنی با اتصالات لوله (Conduit Fitting)

نمایش تامین کنندگان این محصول

این نوع از اتصالات، برای اتصال یک قطعه مجرا به دیگری یا برای اتصال لوله به جعبه الکتریکی استفاده می شوند. آن ها در فلزات مختلف و همچنین با سطوح مختلف محافظت در برابر رطوبت موجود هستند.

  انواع اتصالات لوله کشی

اتصالات مجرای استفاده از جعبه معمولاً در داخل جعبه اتصال وارد می شوند. انتهای رزوه دار اتصالات با یک مهره قفلی از داخل جعبه محکم می شود. در انتهای دیگر این اتصالات مجرای معمولاً یک پیچ یا حلقه فشاری وجود دارد که روی مجرای وارد شده محکم می شود.
اتصالات مجرای بدون رزوه ممکن است با پیچ های تنظیم یا یک مهره فشاری که مجرا را احاطه کرده است محکم شوند.
انواع دیگر اتصالات مجرای شامل آداپتورها، اتصالات دیواری، کلاهک ها، کوپلینگ ها، زانوها، اتصالات انبساط، فلنج ها، نوک سینه ها، شمع ها، کاهنده ها، کانکتورهای پیچی، اتصالات گیره فشاری، سه راهی ها، جاروها، وایزها و غیره هستند.

از چه موادی ساخته می شوند؟

اتصالات لوله برای مصارف عمومی معمولاً از روی ریخته گری ساخته می شوند. هنگامی که اتصالات مجرای قوی‌تری مورد نیاز است، معمولاً از آلومینیوم یا چدن بدون مس ساخته می‌شوند. سایر مواد موجود برای استفاده به عنوان اتصالات لوله شامل آلومینیوم، فایبرگلاس، پی وی سی، آلومینیوم یا فولاد با روکش پی وی سی، نایلون، پلی استر، یورتان است. یا فولاد معمولی، گالوانیزه یا ضد زنگ.

برای انتخاب بهتر به چه نکاتی توجه کنیم؟

حتی اگر از سیستم جست و جوی کالای صنعتی تکصان برای پیدا کردن تامین کننده موردنظر این محصول استفاده نکردید، به این نکات توجه کنید: گزینه‌های موجود برای انتخاب، معمولاً شامل لوله‌های فلزی میانی، لوله‌های فلزی صلب، لوله‌های سخت گالوانیزه، لوله‌های فلزی انعطاف‌پذیر، لوله‌های فلزی انعطاف‌پذیر مایع، لوله‌های غیرفلزی سفت و سخت، کانال‌های زیرزمینی غیرفلزی با رابط‌ها، لوله‌های فلزی غیرفلزی انعطاف‌پذیر مایع یا لوله‌های فلزی غیرفلزی انعطاف‌پذیر مایع، و لوله‌های غیرفلزی غیرفلزی هستند. بسته به سازنده یا برنامه، گزینه های دیگر اتصال لوله نیز ممکن است در دسترس باشد.

استانداردهای مرتبط

•  AA-50552 -  اتصالات برای کابل، برق، برق و مجرا، فلز، انعطاف پذیر

• ANSI/NEMA FB 1 -  اتصالات، جعبه های فلزی ریخته گری، و بدنه های لوله برای کاندویت، لوله های فلزی الکتریکی و کابل

• ASTM F512 -  مشخصات استاندارد برای لوله و اتصالات پلی‌دیوار صاف (وینیل کلرید) (PVC) برای نصب زیرزمینی

 منبع: globalspec.com
