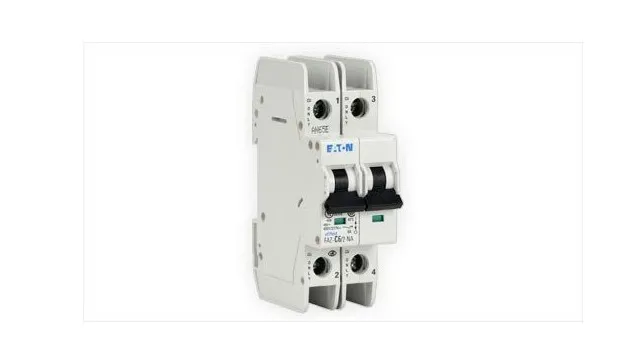

قطع کننده‌های مدار: ابزار الکتریکی پر کاربرد

نمایش تامین کنندگان قطع کننده مدار

قطع کننده‌های مدار، کلیدهای الکتریکی خودکاری هستند که برای قطع جریان جریان در صورت اضافه بار یا اتصال کوتاه طراحی شده اند.

 مدارهای الکتریکی می توانند شرایط مختلفی را تجربه کنند که برای تجهیزات مرتبط یا خود مدار خطر ایجاد می کند، یعنی اضافه بار جریان و اتصال کوتاه. اضافه بار زمانی اتفاق می‌افتد که جریان الکتریکی بیش از حد انتظار از مدار عبور کند و گرمای اضافی ایجاد کند و احتمال آتش‌سوزی را ایجاد کند. اتصال کوتاه (که عامل اصلی اضافه بار جریان است) زمانی اتفاق می‌افتد که جریان در یک مسیر ناخواسته و امپدانس کم در مدار حرکت کند و منجر به تجمع سریع گرما، انفجار و آتش‌سوزی شود.

 فیوزها  - که در حضور گرمای اضافی ناشی از جریان اضافی ذوب می شوند و "منفجر می شوند" - حفاظت موثری از مدار ارائه می دهند، اما باید پس از هر وقفه در مدار تعویض شوند. قطع کننده‌های مدار عملکرد حفاظت مدار مشابهی را انجام می دهند اما می توانند پس از هر وقفه مجدداً تنظیم شوند و به طور نامحدود مجدداً مورد استفاده قرار گیرند.

دارای چه کاربردهایی هستند؟

 قطع کننده‌های مدار در طیف گسترده ای از سناریوها و کاربردهایی که نیاز به حفاظت مدار دارند استفاده می شود. قطع کننده های کوچک و کم ولتاژ در هر ساختمان مسکونی و تجاری مدرن و همچنین در سیستم های برق DC مانند خطوط مترو یافت می شود. قطع کننده های مدار الکترومغناطیسی در سیستم های قدرتی استفاده می شود که اجازه اضافه جریان های بسیار کوتاه را می دهد، مانند مدارهای موتور و تجهیزات انرژی زا. پست های توزیع برق صنعتی ممکن است از طیف گسترده ای از قطع کننده‌های مدار ولتاژ متوسط ​​و بالا برای محافظت و کنترل شبکه های انتقال نیرو استفاده کنند.

  انواع

طبقه بندی مدارشکن ها بر اساس سطوح ولتاژی که می توانند از آن استفاده کنند بسیار مفید است. به عنوان مثال، دستگاه های ولتاژ پایین و ولتاژ بالا، دو نوع محصول با تکنیک های ساخت و ساز متفاوت هستند.

 توجه: ولتاژ نامی دستگاه و جریان نامی به مقادیر تجربه شده در طول کارکرد عادی اشاره دارد. ظرفیت قطعی قطع کننده مدار (I cn ) حداکثر جریان وقفه ای را که دستگاه می تواند تحمل کند را توصیف می کند.

مشخصات فنی مهم آن ها چیست؟

 مانند همه کلیدها، قطع کننده‌های مدار ممکن است با استفاده از تعداد مدارهایی که کنترل می کنند (که به آنها "قطب" گفته می شود) و تعداد موقعیت های کلیدی که می توانند اتخاذ کنند ("پرتاب") توصیف شوند. از آنجایی که مدار شکن ها دستگاه های نسبتا ساده و «روشن خاموش» هستند، تقریبا همیشه یک پرتاب دارند. دستگاه زیر یک بریکر 3 قطبی تک پرتابی (3PST) است. توجه داشته باشید که به دلیل داشتن سه مجموعه ترمینال، می تواند سه مدار مجزا را متصل و کنترل کند، در حالی که محرک دستی بلند (تک پرتاب) هر سه مدار را به طور همزمان کنترل می کند.

 استانداردهای مشترک

 موارد زیر استانداردهای متداول قطع کننده مدار هستند:

•  BS 7671 -- الزامات تاسیسات الکتریکی / مقررات سیم کشی

•  IEC 60898   -- مدار شکن برای محافظت در برابر جریان اضافه برای خانواده[ها]، [و غیره]

• NFPA 70 --  کد ملی برق

 منبع: globalspec.com
