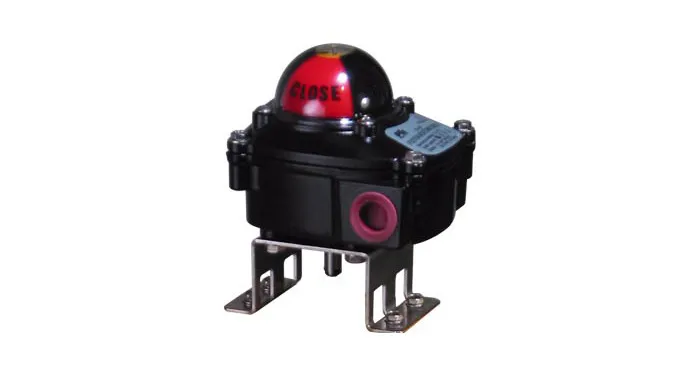

نشانگر موقعیت سوپاپ چیست و چه کاربردی دارد؟

نمایش تمام تامین کنندگان نشانگرهای موقعیت سوپاپ

نشانگرهای موقعیت سوپاپ، دستگاه های سوئیچینگ الکتریکی هستند که مستقیماً روی یک محرک سوپاپ یا به طور غیرمستقیم روی جعبه انتقال نصب می شوند. آنها همراه با یک موقعیت دهنده سوپاپ استفاده می شوند .

انواع نشانگرهای موقعیت سوپاپ

نشانگرهای موقعیت سوپاپ هم با شیرهای فعال چرخشی و هم با شیرهای فعال خطی استفاده می شوند و دو گزینه کلیدی اصلی را ارائه می دهند: غیر تماسی و مکانیکی.

• سوئیچ های غیر تماسی یا حسگرهای مجاورت از منطق القایی یا ترانزیستور ترانزیستور (TTL) استفاده می کنند و شامل سوئیچ های نی می شوند.

• کلیدهای مکانیکی توسط بازوهای پرانرژی متصل به یک میل یا شفت متحرک فعال می شوند. یک اتصال مکانیکی به محرک وجود دارد.

مشخصات نشانگر موقعیت سوپاپ

نشانگرهای موقعیت سوپاپ از نظر نمایش، تعداد موقعیت های مشخص شده، تعداد سوئیچ ها و مشخصات قطب و پرتاب متفاوت است. قطر شفت و دمای عملیاتی ملاحظات اضافی هستند. اکثر تامین کنندگان قطر شفت را به واحدهای انگلیسی مانند اینچ (in) یا واحدهای متریک مانند سانتی متر (سانتی متر) مشخص می کنند. دمای کار با درجه فارنهایت (°F) یا درجه سانتیگراد (°C) اندازه گیری می شود.

نمایشگر آن ها به چه شکلی است؟

برخی از نشانگرهای موقعیت سوپاپ اطلاعات را بر روی صفحه چرخان یا مقیاس کشویی نمایش می دهند. سایر محصولات دارای نشانگر دیود ساطع کننده نور (LED) هستند. نشانگرهای موقعیت سوپاپ با فرستنده موقعیت نیز موجود است. این دستگاه ها اطلاعات مستمر و مبتنی بر سیگنال را در مورد موقعیت های باز، بسته یا میانی شیر ارائه می دهند.

تعداد موقعیت های مشخص شده

 تعداد موقعیت‌های مشخص شده، درجه‌ای را که نشانگر موقعیت سوپاپ موقعیت شیر ​​را نشان می‌دهد، توصیف می‌کند.

• دستگاه های دو طرفه یک نشانگر اصلی روشن/خاموش ارائه می دهند.

• نشانگرهای سه طرفه، چهار طرفه، 120 درجه و 180 درجه کنترل بیشتری بر روی موقعیت مشخص شده دریچه ارائه می دهند.

• نشانگر پیوسته طیف کاملی از موقعیت سوپاپ را فراهم می کند.

  آشنایی بیشتر با محرک های سوپاپ

قطب و پرتاب

چندین دسته مختلف قطب و پرتاب وجود دارد.

• کلیدهای تک قطبی، تک پرتابی (SPST) اتصال یک هادی منفرد را در یک مدار تک شاخه ایجاد یا قطع می کنند.

• کلیدهای تک قطبی، دو پرتابی (SPDT) دارای دو ترمینال هستند و اتصال یک هادی را با هر یک از دو هادی تک دیگر ایجاد یا قطع می کنند.

• کلیدهای دو قطبی، تک پرتابی (DPST) دارای چهار پایانه هستند و اتصال دو هادی مدار را در یک مدار تک شاخه ایجاد یا قطع می کنند.

• سوئیچ های دو قطبی، پرتاب دوبل (DPDT) دارای شش ترمینال هستند و اتصال دو مدار مجزا را ایجاد یا قطع می کنند.

ویژگی های نشانگر موقعیت سوپاپ

رتبه بندی سوئیچ های الکتریکی، گزینه های شفت/نصب، و ویژگی های اختیاری ملاحظات مهمی در هنگام انتخاب نشانگرهای موقعیت سوپاپ هستند.

• رتبه بندی سوئیچ های الکتریکی شامل حداکثر رتبه جریان AC، حداکثر رتبه جریان DC، حداکثر رتبه ولتاژ AC و حداکثر رتبه ولتاژ DC است.

• پایه ها را می توان بر روی شفت های استاندارد یا شفت های تخصصی در دسترس قرار داد.

• ذاتا ایمن (IS) یک تکنیک حفاظتی برای عملکرد ایمن تجهیزات الکترونیکی در اتمسفرهای انفجاری است.

• محصولات ضد انفجار می توانند در محیط های خشن مانند انفجار دوام بیاورند.

• محصولات شیمیایی یا مقاوم در برابر خوردگی می توانند در محیط های سخت مانند قرار گرفتن در معرض مواد شیمیایی یا خورنده زنده بمانند.

• نشانگرهای موقعیت دریچه قابل شبکه را می توان به یک شبکه متصل کرد و توسط دستگاه های دیگر نظارت کرد.

• نشانگرهای موقعیت با نور پس زمینه یا روشن را می توان در نورهای کم یا غیر موجود استفاده کرد.

• محصولات قابل تنظیم مزرعه را می توان در مزرعه بیرون آورد.

استانداردها

نشانگرهای موقعیت سوپاپ باید از استانداردهای خاصی پیروی کنند تا از طراحی و عملکرد مناسب اطمینان حاصل شود. استانداردهای اضافی را می توان در فروشگاه استانداردهای IHS یافت .

•  BS EN 60534-6-1  -  شیرهای کنترل فرآیندهای صنعتی قسمت 6: جزئیات نصب برای اتصال موقعیت گیرها به شیرهای کنترل بخش 1: نصب موقعیت گیر بر روی محرک های خطی.

•  BS 7461 - مشخصات دریچه های قطع کننده خودکار گاز با کارکرد الکتریکی مجهز به تنظیم کننده های توان، سوئیچ های اثبات بسته شدن، سوئیچ های نشانگر موقعیت بسته یا کنترل جریان گاز.

•  IEC 60534-6-2 - این قسمت از IEC 60534 برای اجازه دادن به انواع دستگاه های موقعیت یابی که به یک حرکت چرخشی پاسخ می دهند، بر روی محرک یک شیر کنترل، مستقیماً یا با استفاده از یک براکت نصب میانی، نصب می شوند. این استاندارد در مواردی که قابلیت تعویض بین محرک و پوزیشنر مورد نظر است، قابل اجرا است.
