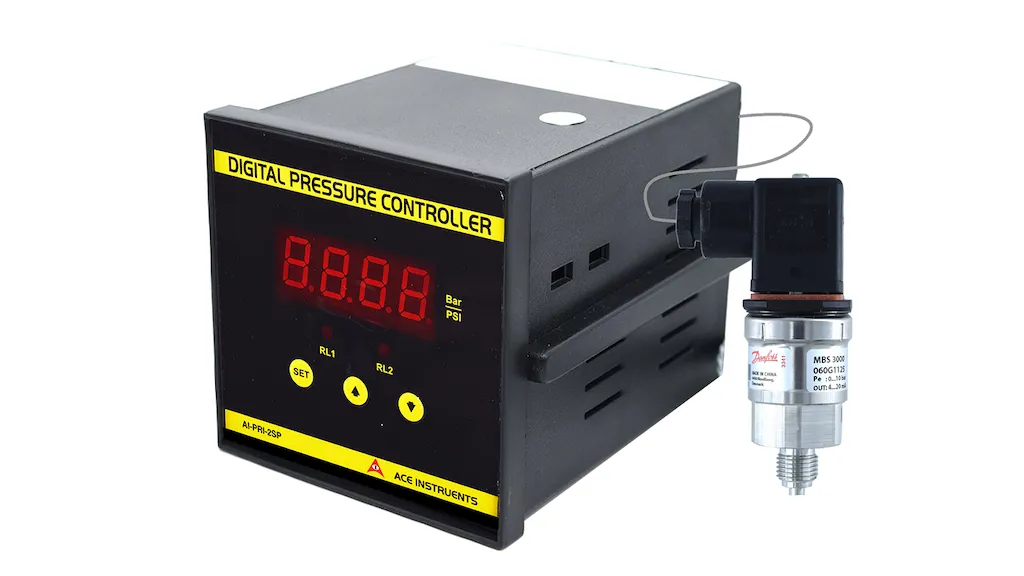

کنترل کننده های فشار
به روز رسانی شده در ۱۴۰۳/۳/۲۱ زمان مطالعه 10 دقیقه
اطلاعات کنترل کننده های فشار
نمایش تمام سازندگان کنترل کننده فشار
از کنترل کننده های فشار برای تنظیم فشار مثبت یا منفی (خلاء) استفاده می شود. آنها ورودی های سنسور فشار را دریافت می کنند، عملکردهای کنترلی و سیگنال های کنترل خروجی را ارائه می دهند. کنترل کننده های فشار از چندین نوع کنترل استفاده می کنند. کنترل های حد از پرسنل و تجهیزات با قطع برق از طریق مدار بار در زمانی که فشار از یک نقطه تنظیم فراتر می رود یا از آن پایین می آید، محافظت می کند. کنترل‌های پیشرفته از استراتژی‌های کنترل غیرخطی مانند بهره تطبیقی، جبران زمان مرده و کنترل پیش‌خور استفاده می‌کنند. کنترل های خطی از کنترل متناسب، انتگرال و مشتق (PID) استفاده می کنند. کنترل متناسب و انتگرال (PI)؛ کنترل متناسب و مشتق (PD). یا کنترل تناسبی (P). کنترل PID از یک ماژول ورودی/خروجی (I/O) هوشمند یا دستورالعمل برنامه برای عملیات حلقه بسته خودکار استفاده می کند. کنترل PI سیگنال‌دهی خطا را برای خطاهای حالت پایدار یا افست یکپارچه می‌کند. در مقابل، کنترل PD سیگنال های خطا را برای استخراج نرخ تغییر متمایز می کند. کنترل PD سرعت پاسخ کنترلر را افزایش می دهد، اما می تواند نویز داشته باشد و پایداری سیستم را کاهش دهد.
مشخصات فنی
کنترل کننده های فشار از نظر مشخصات عملکرد، کانال های کنترل، خروجی سیگنال کنترل و منبع تحریک سنسور متفاوت هستند. مشخصات عملکرد عبارتند از:
باند مرده یا هیسترزیس قابل تنظیم
حداقل و حداکثر امتیاز تنظیم
سرعت یا پهنای باند به روز رسانی
دقت درصد
هیسترزیس یا دیفرانسیل سوئیچینگ محدوده ای است که از طریق آن می توان یک ورودی را بدون ایجاد پاسخ قابل مشاهده تغییر داد. هیسترزیس معمولاً حول حداقل و حداکثر نقاط پایانی تنظیم می شود. مشخصات کانال کنترل برای کنترل کننده های فشار شامل تعداد ورودی، خروجی و حلقه های بازخورد می باشد. معمولاً کنترل‌کننده‌های چند منظوره و دستگاه‌هایی با حلقه‌های پیوندی متعدد در دسترس هستند. خروجی های سیگنال کنترل شامل ولتاژهای آنالوگ، حلقه های جریان و خروجی های سوئیچ شده است. برخی از کنترلرها حسگرهایی را با سطوح ولتاژ مانند 0-5 ولت یا 0-10 میلی ولت تغذیه می کنند. سنسورهای دیگر با حلقه های جریان مانند 0-20 میلی آمپر، 4-20 میلی آمپر یا 10-50 میلی آمپر انرژی می دهند.
انتخاب کنترل‌کننده‌های فشار نیازمند تجزیه و تحلیل مشخصات ورودی/خروجی گسسته، گزینه‌های رابط کاربری و ویژگی‌های خاص است. دستگاه ها از نظر تعداد کل ورودی ها، تعداد کل خروجی ها و تعداد مجموع کانال های مجزا یا دیجیتال متفاوت هستند. برخی از کنترل کننده های فشار خروجی آلارم ارائه می دهند یا برای کنترل توان بالا طراحی شده اند. برخی دیگر با منطق ترانزیستور ترانزیستور (TTL) سازگار هستند. رابط های کاربری آنالوگ ورودی هایی مانند پتانسیومتر، شماره گیری و سوئیچ ها را ارائه می دهند. رابط های کاربر دیجیتال با صفحه کلید یا منوهای دیجیتال تنظیم یا برنامه ریزی می شوند. کنترل‌کننده‌های فشار با نمایشگر گرافیکی یا تصویری معمولاً در دسترس هستند. دستگاه هایی که شامل یک ضبط کننده نمودار یکپارچه هستند می توانند داده ها را بر روی نمودار نواری، به صورت دایره ای، یا بر روی یک نمایشگر ویدیویی رسم کنند.
امکانات
ویژگی های ویژه کنترل کننده های فشار عبارتند از:
خود تنظیم
نقاط تنظیم قابل برنامه ریزی
محاسبات سیگنال یا فیلترها
آلارم ها یا نشانگرهای داخلی
کنترل کننده های فشار از نظر ارتباطات و شبکه متفاوت هستند. هر دو رابط سریال و موازی در دسترس هستند. پروتکل های متداول شامل شبکه کامپیوتری منبع متصل (ARCNET)، رابط AS (AS-i)، ورودی/خروجی Beckhoff، گذرگاه شبکه کنترل کننده (CANbus)، DeviceNet، Ethernet، FOUNDATION Fieldbus، گذرگاه رابط همه منظوره (GPIB)، Seriplex، سیستم توزیع هوشمند (SDS)، رابط سیستم کامپیوتری کوچک (SCSI)، INTERBUS-S® ، فیلدباس پردازش (PROFIBUS® ) و Sensoplex® . INTERBUS-S یک علامت تجاری ثبت شده Phoenix Contact GmbH & Co است. ROFIBUS یک علامت تجاری ثبت شده PROFIBUS International است. Sensoplex یک علامت تجاری ثبت شده Hans Turck GmbH & Co است.
