اطلاعات کنترل کننده های خلاء

Vacuum process Gauge 2 fail-safe set-points DigiVac 215V

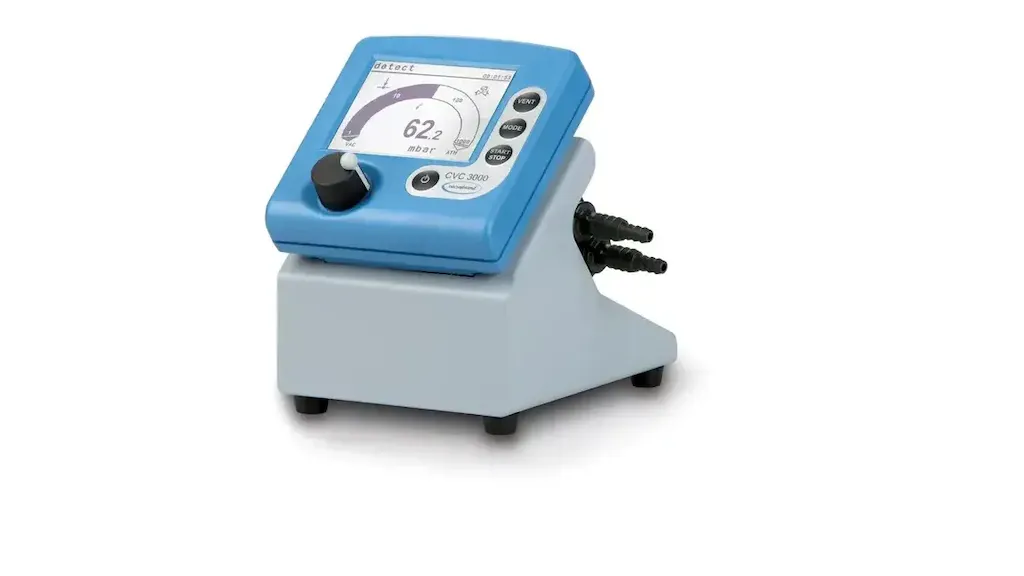

کنترل‌کننده‌های خلاء سطوح خلاء را برای تجهیزات فرآیندی مانند کوره‌های خلاء، اتوکلاوها و ماشین‌های پوشش نظارت و کنترل می‌کنند. آنها کنترل پایدار و تکرارپذیر فشار محفظه فرآیند را برای کاربردهایی مانند اچ کردن و رسوب لایه نازک فراهم می کنند. یک سوپاپ دریچه گاز و یک سیستم الکترونیکی یکپارچه سرعت پمپاژ را کنترل می کنند و کنترل فشار پایین جریان را ارائه می دهند. رابط کاربری از یک پنل جلوی دیجیتال با منو یا صفحه کلید یا اجزای آنالوگ مانند دستگیره ها و سوئیچ ها تشکیل شده است. کنترل‌کننده‌های خلاء قابل برنامه‌ریزی، تحت وب و آماده شبکه نیز در دسترس هستند. اغلب، این کنترل های خلاء شامل یک ریزپردازنده یا کنترل کننده منطقی قابل برنامه ریزی (PLC) هستند. کنترل‌کننده‌های خلاء که به رایانه‌های شخصی (PC) متصل می‌شوند ممکن است شامل نرم‌افزار رابط ماشین انسانی (HMI) باشند یا عملکرد نظارتی جمع‌آوری و کنترل اطلاعات (HMI) را ارائه دهند. یک کنترل خلاء که دستورات را از طریق یک پروتکل فیلدباس صنعتی ارسال و دریافت می کند، ممکن است از CANbus، SERCOS یا PROFIBUS® (PROFIBUS International) استفاده کند.

کنترل‌کننده‌های خلاء می‌توانند از کنترل خطی، کنترل محدود، کنترل PID، کنترل پیش‌خور، منطق فازی یا کنترل‌های پیشرفته (غیر خطی) استفاده کنند. کنترل خطی یک سیگنال ورودی متغیر را با یک سیگنال کنترل متغیر متناظر مطابقت می دهد. کنترل حد نوعی کنترل روشن-خاموش یا بنگ-بنگ است که نقاط یا محدودیت هایی را تعیین می کند که با رسیدن به آن، سیگنالی برای توقف یا شروع یک متغیر فرآیند ارسال می کند. کنترل متناسب، انتگرال و مشتق (PID) به بازخورد سیستم خلاء بلادرنگ نیاز دارد. کنترل پیشخور جبران کنترل مستقیم را از سیگنال مرجع فراهم می کند. منطق فازی یک تکنیک کنترل خلاء است که در آن متغیرهای فرآیند می توانند مقادیر نادقیق (مانند صدق جزئی) به جای وضعیت باینری (کاملاً درست یا کاملاً نادرست) داشته باشند. کنترل‌های پیشرفته یا غیرخطی برای کنترل‌کننده‌های خلاء از الگوریتم‌هایی مانند شبکه‌های عصبی و بهره تطبیقی استفاده می‌کنند. انتخاب‌ها برای عملکرد کنترل‌کننده خلاء عبارتند از: ثبت داده‌ها، نشان‌دادن نرخ و کل کردن.

انتخاب کنترلرهای خلاء

انتخاب کنترل کننده های خلاء مستلزم تجزیه و تحلیل پارامترهایی مانند ضریب فرم یا نحوه نصب، تعداد ورودی ها، تعداد خروجی ها، انواع ورودی و انواع خروجی است. برخی از کنترل‌کننده‌های خلاء دارای یک برد مدار چاپی (PCB) هستند. برخی دیگر برای نصب در قفسه، روی دیوار یا با ریل DIN طراحی شده اند. کنترل‌کننده‌های خلاء مستقل، واحدهای روی میز یا روی زمین هستند که دارای بدنه کامل یا کابینت و یک رابط یکپارچه هستند. تامین کنندگان کنترل خلاء تعداد ورودی ها را به عنوان تعداد کل سیگنال های ارسال شده به کنترل کننده خلاء مشخص می کنند. تعداد خروجی ها تعداد کل سیگنال هایی است که برای کنترل، جبران یا تصحیح فرآیند صنعتی استفاده می شود. انواع ورودی عبارتند از: ولتاژهای جریان مستقیم (DC)، حلقه‌های جریان، سیگنال‌های آنالوگ از مقاومت‌ها یا پتانسیومترها، ورودی‌های فرکانس و ورودی‌های سوئیچ یا رله. انواع خروجی برای کنترل کننده های خلاء شامل ولتاژهای آنالوگ، حلقه های جریان، خروجی های سوئیچ یا رله و پالس ها یا فرکانس ها است.
