پرده های نور
به روز رسانی شده در ۱۴۰۳/۳/۲۲ زمان مطالعه 10 دقیقه
اطلاعات پرده های نور
نمایش همه تولید کنندگان پرده های نور

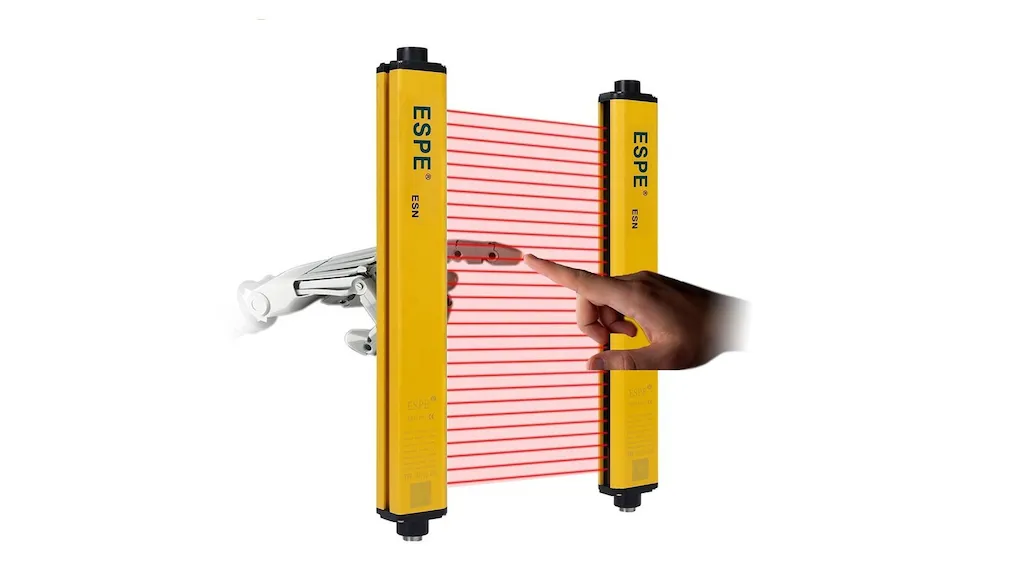

پرده های نوری دستگاه های حسگر حضور هستند که یک محیط مادون قرمز در اطراف ماشین آلات یا فرآیندهای خطرناک ایجاد می کنند. هنگامی که یک پرتو مادون قرمز بین فرستنده و گیرنده قطع می شود، یک سوئیچ کش خطر را تا زمانی که مرز نوری دوباره برقرار شود متوقف می کند.
مزیت اصلی پرده نور این است که مانعی فیزیکی برای پرسنل ایجاد نمی کند. به این ترتیب، یک اپراتور قادر به دسترسی به اجزای محافظت شده بدون محدودیت های مکانیکی یا مشاهده ای است. فرآیندهای نگهداری نیز با استفاده از آنها آسان می شود. همچنین می‌توان از پرده‌های نور برای نظارت بر محموله‌ها در داخل یا خارج از یک منطقه دسترسی محدود استفاده کرد و همچنین دسترسی کاملاً یک طرفه را فراهم کرد.
یک فرستنده ایجاد می شود و آرایه ای از پرتوهای مادون قرمز موازی مرزی را در سراسر نقطه دسترسی محدود ایجاد می کند. فرستنده می تواند پرتوهای خود را تقریباً در هر پیکربندی منتشر کند، مشروط بر اینکه پرتوهای مادون قرمز به یک گیرنده منتهی شوند. آینه ها اغلب برای رله کردن پرتوها در اطراف گوشه ها یا موانع استفاده می شوند که نیاز به چندین فرستنده را کاهش می دهد، اما برای هر آینه برد پرتو 25٪ کاهش می یابد. یک لیزر تراز یا نشانگر LED اغلب در فرستنده برای موقعیت یابی دقیق یکپارچه می شود. سازندگان ممکن است انتخاب کنند که پرده های نور را در ماشین آلات مستقل بگنجانند و این دستگاه ها حساسیت بیشتری خواهند داشت. پرده های سبک دارای الگوهای نصب متغیر و راحت هستند.
پرتوهای نور مادون قرمز توالی و مدوله می شوند و گیرنده طوری طراحی شده است که یک پرتو مادون قرمز خاص را تشخیص دهد و شانس بروز مشکلات ناشی از نور مادون قرمز محیط را کاهش دهد. هنگامی که یک پرتو توسط یک جسم مات مسدود می شود، یک رله ایمنی ماشین یا فرآیند را در چند میلی ثانیه متوقف می کند. برخی از پرده‌های نور اجازه می‌دهند که پس از رفع انسداد، فرآیند از سر گرفته شود، در حالی که برخی دیگر به اپراتور نیاز دارند تا به صورت دستی فرآیند را مجدداً راه‌اندازی کند. یک PLC (یکپارچه یا خارجی) برای ارتباط پرده نور با ماشین آلات مورد نیاز است. یک ویژگی بی صدا زمان‌دار به اپراتورها اجازه می‌دهد تا بدون توقف دستگاه، جریان مواد را در محیط اطراف کنترل کنند. برخی از سناریوهای بی صدا اجازه عبور انسان را می دهند، در حالی که اگر سایر حسگرهای بی صدا یک انسان یا بی نظمی را ثبت کنند، این روند متوقف می شود.
در حالی که برجسته ترین استفاده از پرده های نوری برای انتقال فرمان توقف است، آنها همچنین می توانند برای شروع یک فرآیند با ثبت زمانی که یک اپراتور در فاصله مناسبی قرار دارد استفاده شود.
کارایی
پرده های سبک را می توان برای کاربردهای فردی طراحی کرد و در استقرار آنها بسیار متنوع هستند. برای اطمینان از عملکرد باید مشخصات زیر در نظر گرفته شود.
منطقه تشخیص - یک پرده نوری می تواند عمود، موازی یا مورب با زاویه برخورد اپراتور باشد، اما باید طوری قرار گیرد که پس از عبور از آن، قبل از اینکه اپراتور در معرض خطر قرار گیرد، دستگاه را متوقف کند.
فاصله پوشا - فاصله عملکردی بین فرستنده و گیرنده هنگام محاسبه کاهش برد به دلیل آینه ها. اصطلاح پرده های نوری معمولاً به بسیاری از پرتوهای مادون قرمز معمولاً کمتر از 20 متر از یکدیگر اشاره دارد، در حالی که شبکه های نور فقط حاوی چند پرتو مادون قرمز هستند که فاصله دهانه آنها بیش از 50 متر است.
ارتفاع حفاظت - بعد عمودی میدان حسگر پرده. این اندازه گیری به تعداد پرتوها در یک آرایه خاص و در نتیجه حساسیت پرده کمک می کند. به طور کلی، پایین ترین پرتو مادون قرمز نباید بالاتر از 30 سانتی متر از کف باشد و بالاترین پرتو نباید کمتر از 90 سانتی متر بالاتر از کف باشد تا از دور زدن پرده نور جلوگیری شود.
حساسیت - کوچکترین جسمی که آرایه ها می توانند تشخیص دهند، که بر اساس موارد یا اجزای بدن که احتمالاً از آرایه پرده عبور می کنند مهم است. در حالی که چند پرتو برای تشخیص کل بدن کارمند مناسب است، برای تشخیص دست ها یا اندام ها کافی نخواهد بود.
کنترل کننده - یک کنترل کننده منطقی قابل برنامه ریزی ممکن است در برخی از پرده های نور ادغام شود، در حالی که کنترل کننده های خارجی برای برنامه ریزی و وضعیت به پرده متصل می شوند. کنترلرهای خارجی اغلب قادر به کنترل بیش از یک مجموعه پرده نور هستند.
امکانات
پرتو شناور - به غیرفعال کردن پرتوها در هر مکانی در میدان سنجش امکان می دهد. پرده نور ایمنی را می‌توان طوری برنامه‌ریزی کرد که یک پرتو نوری غیرفعال شده عمدی تولید کند که می‌تواند به سمت بالا و پایین حرکت کند ("شناور") تا امکان تغذیه یک شی از طریق پرده را بدون ایجاد مشکل یا حالت چفت فراهم کند.
ال ای دی های وضعیت تراز یکپارچه - فرستنده یا گیرنده دارای LED های یکپارچه برای تراز پرتو نور در هنگام راه اندازی اولیه تجهیزات است.
محافظت از دهانه های متعدد - پرده نور را می توان برای محافظت از بیش از یک دهانه (محافظت کل سلول) پیکربندی کرد. پرده نور مورد استفاده برای نگهبانی ماشین آلات با دسترسی به منطقه خطرناک از بیش از یک طرف یا برای حفاظت محیطی.
مدار خود کنترلی - پرده نوری این قابلیت را دارد که در هنگام راه‌اندازی، کارکرد یا به طور مداوم خودبازبینی کند تا از عدم از دست دادن عملکرد اطمینان حاصل شود.
خالی کردن یا بانکداری - یک یا چند مکان ثابت را در فیلد سنجش غیرفعال می کند. پرده نور ایمنی را می‌توان طوری برنامه‌ریزی کرد که تعداد متغیری از پرتوهای نور «خالی» یا «نقاب‌دار» شوند تا به یک جسم اجازه دهد تا در میدان امتداد یابد بدون اینکه بر عملکرد دستگاه تأثیر بگذارد.
ال سی دی وضعیت خطا یا تجهیزات یکپارچه - فرستنده یا گیرنده یک LCD یکپارچه دارد تا اپراتورها را از عیوب یا وضعیت تجهیزات مطلع کند.
رله های ایمنی قفل - هنگامی که میدان حسگر پرده نفوذ کرد و سیگنال توقف به دستگاه محافظت شده ارسال شد، پرده نوری سیگنال توقف را حذف نمی کند تا زمانی که کنترل ها به صورت دستی در خارج از منطقه محافظت شده تنظیم مجدد شوند.
بی‌صدا کردن - بی‌صدا کردن، غیرفعال‌سازی موقت و خودکار کنترل‌شده یک دستگاه محافظ در طول بخش غیرخطرناک چرخه ماشین است. امکان دور زدن یا غیرفعال کردن کامل میدان حسگر یا سیگنال توقف به دستگاه را در طول بخش غیرخطرناک چرخه می دهد.
ایمنی پرده نور
پرده های نور اغلب بر اساس نوع دسته بندی می شوند تا نشان دهنده میزان محافظتی باشند که دستگاه ها ارائه می دهند.
نوع 2 - یک پرده سبک کم هزینه که برای کاربردهای کم خطر مناسب ترین است. پرده های نوع 2 میدان دید زیادی دارند و در هنگام راه اندازی خود چک می کنند.
نوع 3 - دستگاه های نوع 3 در درجه اول اسکنرهای لیزری ایمنی هستند و در مواردی که پرده های نور مناسب نیستند، بهترین استفاده را دارند. قبل از از دست دادن عملکرد ایمنی، بیش از یک جزء باید خراب شود.
نوع 4 - دستگاه های نوع 4 از پرسنل از نقاط عملیاتی، دسترسی و محیطی محافظت می کنند. پرده های نوع 4 بالاترین سطح تحمل خطا را دارند و مکانیزم خود کنترلی مداوم برای جلوگیری از هرگونه کاهش ایمنی دارند.
استانداردها
ASNI B11.19 - معیارهای عملکرد برای حفاظت
IEC 61496 - تجهیزات حفاظتی حساس به الکترو
IEC/TS 62046 - کاربردهای تجهیزات تشخیص حضور
ISO 13855 - حفاظت ماشین آلات برای پرسنل
