سوئیچ های اینترلاک ایمنی مکانیکی

اطلاعات کلیدهای اینترلاک ایمنی مکانیکی

نمایش تمام سازندگان کلیدهای اینترلاک ایمنی مکانیکی

سوئیچ های اینترلاک ایمنی مکانیکی یک درب محافظ متحرک را با منبع برق خطر متصل می کند. هنگامی که درب محافظ باز می شود، برق جدا می شود و اطمینان حاصل می شود که دستگاه خطری در زمانی که اپراتور نیاز به دسترسی دارد، ایجاد نمی کند.

این سوئیچ ها برای مناطقی با شرایط زیر مناسب هستند:

• توقف تاخیری یا وقفه کنترل نشده فرآیند می تواند باعث آسیب یا مرگ شود

• باید از تلاش برای لغو سوئیچ و شکست سیستم جلوگیری کرد

• ماشین آلات یا تجهیزاتی که نیاز به دسترسی مکرر دارند یا احتمال آسیب یا مرگ را دارند

معیارهای انتخاب

هنگام انتخاب سوئیچ اینترلاک ایمنی مکانیکی باید چندین عنصر را در نظر گرفت. اینها شامل مکانیسم های به هم پیوسته، مواد و محیط است.

در محیطی که دسترسی مکرر مورد نیاز است یا احتمال آسیب به اینترلاک زیاد است، باید از مکانیزم سنگین استفاده شود. سوئیچ ها ممکن است حالت های خرابی مکانیکی داشته باشند، مانند بادامک که کنتاکت ها را بسته نگه می دارد، حتی اگر محرک جدا شده یا شکسته شود. امکان نصب چندین کلید بر روی یک درب برای افزایش امنیت وجود دارد.

سوئیچ های ایمنی اینترلاک مکانیکی محبوب ترین سوئیچ های ایمنی هستند. با این حال، ممکن است پس از مدتی که درها یا نرده‌ها آویزان شوند، ناهمتراز شوند.

مکانیسم های اینترلاک

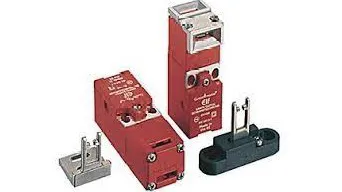

محصولات کلیددار ( به سبک زبان، محافظ ) اینترلاک‌های مکانیکی هستند که در آنها عنصر سوئیچینگ و محرک یک واحد طراحی را تشکیل نمی‌دهند، اما در حین فعال‌سازی ترکیب یا از هم جدا می‌شوند. آنها به لبه جلویی حفاظ‌های ماشین کشویی، لولایی یا بلند شونده منطبق می‌شوند و تشخیص حرکت را فراهم می‌کنند. این کلیدهای اینترلاک ایمنی مکانیکی اغلب از یک شیر برقی استفاده می کنند که یک ولتاژ کنترل شده اعمال می کند.

• ایده آل برای کاربردهایی با حفاظ های کشویی، لولایی و بلند شونده.

• طراحی شده برای جلوگیری از تقلب آسان سوئیچ ایمنی.

• باید با سوراخ ورودی در بدنه سوئیچ هم تراز بماند.

• تمیز کردن کامل ممکن است دشوار باشد.

زبان در بالا عمل می کند، لولا در زیر عمل می کند.

اینترلاک های لولایی روی پین محافظ لولایی نصب می شوند که با حالت عملکرد مثبت باز می شود. اینترلاک‌های لولایی با شفت محرک از پیش حفره‌ای اجازه می‌دهد از پین لولای موجود به عنوان نقطه نصب استفاده شود. برای انواع خاصی از حفاظ ها، شفت های محرک جامد نیز می توانند به عنوان پین های لولا استفاده شوند.

• ایده آل برای برنامه هایی که در آن دسترسی به خط مرکزی لولا وجود دارد.

• ممکن است به دلیل وزن و حاشیه کم باز شدن ایجاد شکاف، بهترین انتخاب برای درب های محافظ عریض نباشد.

اینترلاک‌های پیچ که به صورت دستی کار می‌کنند با دست جمع می‌شوند و تاخیر زمانی را برای از کار افتادن ماشین فراهم می‌کنند. پیچ محافظ ماشین را در جای خود قفل می کند و کنتاکت ها را کار می کند. چند دور اول پیچ، مخاطبین را باز می کند. با این حال، پیچ به طور کامل جمع نمی شود تا زمانی که دستگیره به طور مکرر چرخانده شود.

• قفل نیروی فنری - حفاظ با نیروی فنر بسته نگه داشته می شود.

• قفل نیروی مغناطیسی - محافظ با فعال شدن سیم پیچ مغناطیسی بسته نگه داشته می شود.

• پیکربندی تماس

• کنتاکت‌های شکست مثبت معمولاً کنتاکت‌های الکتریکی بسته (NC) هستند که پس از فعال‌سازی، توسط یک مکانیسم مکانیکی غیر ارتجاعی باز می‌شوند. در صورت شکست مکانیکی مانند شکستن فنر یا جوش، نقطه تماس در وضعیت فعال باقی می ماند.

• سوئیچ‌های اینترلاک ایمنی واقعی که با فنر فعال می‌شوند، وسیله‌ای برای شکستن مثبت در نظر گرفته نمی‌شوند.

• سوئیچ‌های اینترلاک ایمنی مکانیکی با جفت‌های تماس معمولی باز (NO) و جفت کنتاکت‌های تعویضی نیز موجود هستند. به طور معمول، کنتاکت های تعویض در دستگاه های تک قطبی دو پرتاب (SPDT) استفاده می شود.

• عملگرها

• یک محرک یکپارچه موقعیت اجزای متحرک را نظارت می کند. حرکت محرک باعث باز شدن تماس های ایمنی مثبت می شود.

• یک محرک که از بدنه سوئیچ جدا است ، هنگامی که محرک در سر سوئیچ قرار می گیرد، کنتاکت ها را می بندد.

• مواد

• فلزات مورد استفاده عبارتند از آلومینیوم و فولاد ضد زنگ . برخی از کاربردها ممکن است به فولاد مقاوم در برابر مواد شیمیایی نیاز داشته باشند.

• پلاستیک سبک است. محفظه ترموپلاستیک تقویت شده با شیشه مواد سخت تری را فراهم می کند.

• ملاحظات دیگر

• مشخصات الکتریکی شامل حداکثر جریان، حداکثر ولتاژ AC و حداکثر ولتاژ DC است. ویژگی های امنیتی و ایمنی عبارتند از:

• اضطراری لغو می شود

• شاخص های بصری

• پلمپ شده

• ضد انفجار

• مقاوم در برابر دستکاری

• دستگاه هایی با واحدهای کنترل یکپارچه می توانند برای نظارت بر چندین سوئیچ استفاده شوند. محصولات با تأخیر زمانی دستی به محافظت از تجهیزات حتی پس از خاموش شدن کنترل‌های دستگاه ادامه می‌دهند. برخی از سوئیچ ها دارای یک سر چرخان برای چندین نقطه ورودی هستند. اندازه های نصب متفاوت است.

• استانداردها

• ANSI B11.19 - ماشین‌ها - معیارهای عملکرد برای حفاظت

• BS EN ISO 14119 - ایمنی ماشین آلات - دستگاه های به هم پیوسته مرتبط با حفاظ ها - اصول طراحی و انتخاب

• BS EN ISO 13849-1 - ایمنی ماشین آلات - قطعات مرتبط با ایمنی سیستم های کنترل قسمت 1: اصول کلی برای طراحی

• BS EN ISO 13849-2 - ایمنی ماشین آلات - قطعات مرتبط با ایمنی سیستم های کنترل بخش 2: اعتبار سنجی

• ISA 84.00.01 P1 - ایمنی عملکردی: سیستم‌های ابزاری ایمنی برای بخش صنعت فرآیند - قسمت 1: چارچوب، تعاریف، سیستم، سخت‌افزار و الزامات نرم‌افزاری

• RIA R15.06 - ربات های صنعتی و سیستم های ربات - الزامات ایمنی

• علائم و گواهینامه های تایید آژانس عبارتند از:

• BG

• این

• CSA

• که در

• IEC

• UL
