جدا کننده های بردها

اطلاعات جدا کننده های بردها

نمایش تمام سازندگان جدا کننده های بردها

جدا کننده های بردها ورق های بزرگتر از چندین برد مدار چاپی اچ شده (PCB) را به PCB های جداگانه برش می دهند یا جدا می کنند. آنها از روش های مختلف برش یا جداسازی استفاده می کنند. مثالها عبارتند از:

• جت های آب

• لیزرها

• اره ها

• قیچی

برش با جت آب، آب با فشار بالا را از طریق یک نازل با قطر کوچک به نام جواهر می فرستد. مزایا عبارتند از:

• هزینه نصب کم

• زمان راه اندازی و برنامه نویسی سریع

• حرارت کم مواد در طول برش PCB

برش لیزری یک فرآیند ابزار برش بدون تماس با کنترل CNC است که امکان برش سریع و دقیق را با یک صفحه باریک یا شیار برش می دهد. مزایا عبارتند از:

• دقت بالا

• برش تمیز که نیاز به برش کم یا بدون برش دارد

• برش PCB بدون اعوجاج

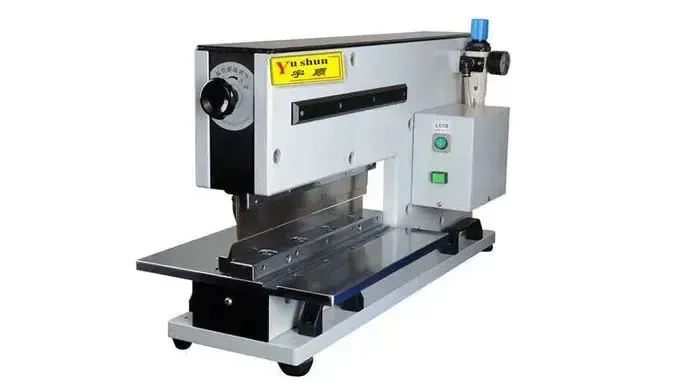

در دستگاه های اره یا برشی سنتی از تیغه ها یا چاقوهای فلزی استفاده می شود که برخی از آنها ممکن است دایره ای باشند و شکلی شبیه برش پیتزا داشته باشند.

امکانات

جدا کننده های بردها از نظر قابلیت ها و ویژگی ها متفاوت هستند. برای مثال، برخی از اره‌های جداکننده موتوری می‌توانند پانل‌های PCB را تا دو فوت برش دهند. این سیستم‌های جداکننده دارای تیغه‌ها و تیغه‌های دایره‌ای، سوئیچ پای محافظ، پرده ایمنی، نوار نقاله و سنسور مادون قرمز هستند. پرده ایمنی و محافظ تیغه برای محافظت از اپراتورها در برابر تیغه های برش استفاده می شود. سنسور مادون قرمز در انتهای نوار نقاله، تسمه حامل PCB را متوقف می کند و اطمینان می دهد که ضایعات دور ریخته می شود. برای PCBهایی با فاصله قطعات کم، یک تیغه دایره ای بر روی یک شفت گرد نصب می شود تا خط مرکزی از نقطه وسط یک یاتاقان عبور کند. تجهیزات سینگولاسیون PCB با دو تیغه دایره ای نیز موجود است. به طور معمول، این جداکننده های PCB برای به حداقل رساندن تنش برشی و جلوگیری از ترک خوردن اتصالات لحیم کاری کوچک استفاده می شود. در سیستم‌های رومیزی، پانلیزورها ممکن است دارای راه‌های لغزنده برای تنظیم ارتفاع باشند. سیستم‌های جداسازی PCB با ویژگی‌های بینایی ماشین مسیریابی ثابت و دقیقی را ارائه می‌کنند. از مزایا می توان به تشخیص لبه و اعتباری، تأیید برد و پنل و نرم افزار یکپارچه اشاره کرد. با چنین پانلیزورهایی، سیستم بینایی ماشین نشانه‌های واقعی را قبل از هر مسیریابی مشخص می‌کند. سپس سیستم مسیریابی CNC، افست‌ها را برای مطابقت با مکان‌های واقعی روی پانل PCB تصحیح می‌کند. تشخیص لبه شامل حرکت دادن بیت روتر به ابتدای یک برش است تا سینولاتور بتواند موقعیت هدف بیت را تصحیح کند. تأیید پانل و برد سوراخ ها و علائم معیوب را پیدا می کند که امکان کار مجدد را فراهم می کند. بسیاری از پانل سازها دارای نرم افزار یکپارچه و برنامه نویسی خودکار هستند.
