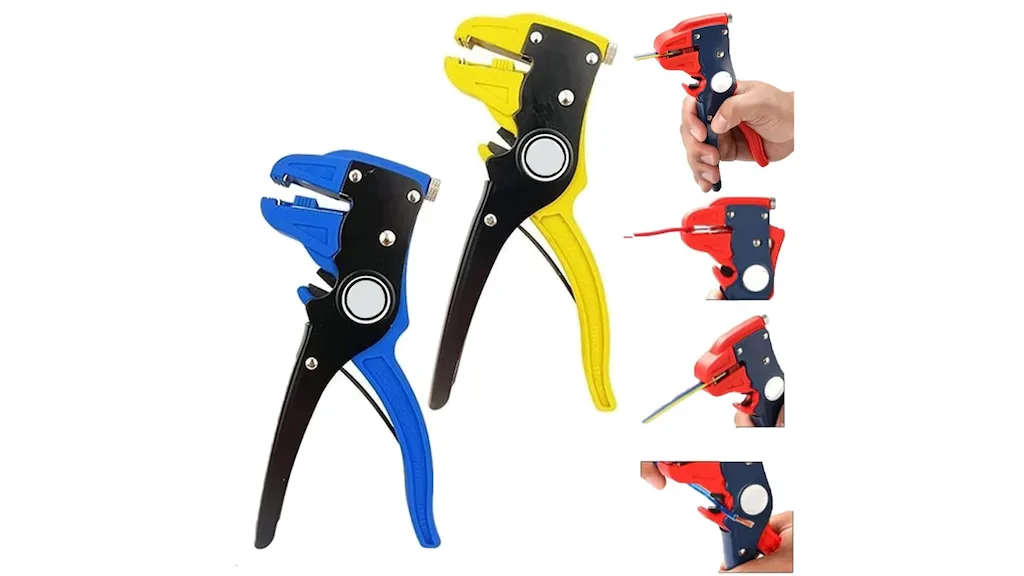

سیم‌کش‌ها و کابل‌کش‌ها وسایلی هستند که برای برداشتن بخش‌هایی از عایق از سیم‌های زیرین و آماده‌سازی کابل‌ها
 برای نصب استفاده می‌شوند. استریپینگ فرآیند مهمی است و به هادی اجازه می دهد تا خاتمه یا به هم متصل شود. استریپرها معمولاً برای محدوده خاصی از گیج های سیم در نظر گرفته می شوند. مدل های دستی و رومیزی در دسترس هستند و فعال سازی آنها میزان بهره وری آنها را تعیین می کند.

استریپرها دارای فک هایی با حداقل یک فضای خالی بین تیغه های مقابل هستند. برش‌دهنده‌های دستی با یک شکاف برش به اپراتور برای برش دقیق عایق تکیه می‌کنند و سپس ابزار را می‌چرخانند تا برش کامل شود. نوارهای با حفره های متعدد چندین سیم سنج را در خود جای می دهند و پس از فشرده سازی یک برش کامل را تکمیل می کنند. عایق را می توان به راحتی جدا کرد و هادی اکنون می تواند به عنوان یک نقطه کار الکتریکی عمل کند. برخی از قالب ها برای مصارف عمومی در نظر گرفته شده اند و می توانند چندین گیج یا انواع سیم را از بین ببرند. برخی از افراد ممکن است انتخاب کنند که سیم ها را با ابزارهای غیر اختصاصی مانند چاقوهای قلمی، انبردست، تیغ یا مداد تراش بردارند. در حالی که این ابزارها موثر هستند، آسیب احتمالی سیم و فواصل عملیات طولانی‌تر منجر به کاهش بهره‌وری و کیفیت می‌شود و در هنگام برداشتن مقادیر زیاد کافی نخواهد بود.

جایگزینی برای عایق کابل برشی، سلب شیمیایی است. گلدان های سلب گرمایشی هستند و روش های حلال برای حذف عایق از سیم ها هستند. آنها قادر به حذف عایق های پلی وینیل، پلی اورتان، نایلون، پلی آمید و پلی آمین از سیم مسی و آلومینیومی هستند. پس از این روش، سیم‌های جدا شده در آب و تمیزکننده‌های فلزی شسته می‌شوند.

بره‌کن‌های کابل و سیم در طرح‌های مختلف برای حمایت از تنوع مفید بودن آن‌ها ارائه می‌شوند. طرح‌های دستی راحت‌ترین و ارزان‌ترین هستند، اما انواع رومیزی برای کمک به برنامه‌های عریان کردن با حجم بالا تولید می‌شوند. ارتباط استریپر بین منابع قدرت دستی، الکتریکی و پنوماتیکی است.

سبک برش

انواع مختلفی از روش های برش برای ابزارهای برش تیغه دار وجود دارد. متداول ترین روش جداسازی سیم، قالب بستن است که بخشی از عایق را جدا می کند. چرخ‌های جداکننده برای ساییدن عایق سیم به سیم‌های پرسرعت یا چرخ‌های فایبرگلاس متکی هستند و برای سیم‌های گیج سنگین به اندازه کافی بادوام هستند. اینها انحصاری برای طرح های روی میز هستند. در نهایت، طرح هایی که از یک تیغه چرخشی برای بریدن انتهای آن استفاده می کنند در دسترس هستند. نه چرخ های ساینده و نه تیغه های دوار نیازی به تعویض برای اندازه های مختلف سیم ندارند - هدایت سیم و عمق برش قابل تنظیم است.

روش عملیاتی

سیم کش های دستی و فشرده ابزارهایی هستند که برای اعمال نیروی برشی به اپراتور متکی هستند. بسیاری از انواع به اپراتور نیاز دارند که دستگاه استریپر را مطابق با سیم سنج اندازه کند، اما انواع با تیغه های خود تنظیم بسیار مفید هستند. انواع دیگر بره‌کن‌های دستی شامل یک المنت حرارتی برای نرم کردن عایق است. حصول اطمینان از یک نوار صحیح نیاز به عملکرد آگاهانه دارد و این طراحی جمع و جور برای برداشتن با حجم کم بهترین گزینه است.
بره‌زن‌های رومیزی که با دست کار می‌کنند، دستگاه‌های بره‌کن دقیق با قالب‌های قابل تعویض هستند. اغلب تیغه‌های سفارشی در دسترس هستند، و این استریپرها به بهترین وجه برای استریپ با حجم متوسط ​​در محیط‌های کارگاهی در نظر گرفته می‌شوند.
سیم کش های برقی تقریباً به طور انحصاری روی نیمکت نصب می شوند. برخی از مدل ها ابزار دستی متصل به منبع تغذیه با سرعت ثابت را ارائه می دهند. مدل های بزرگ با نرخ تولید بالا معمولاً سیستم های مستقل با مقداری اتوماسیون هستند. این ابزارها دارای قالب های قابل تعویض هستند و برای کاربردهای حرفه ای در ولوم های متوسط ​​تا زیاد مناسب هستند.
سیم‌کش‌های پنوماتیکی با استفاده از هوای تحت فشار، اغلب با استفاده از سوئیچ پایی یا دستی، یا سنسور برای کنترل سرعت سیم‌کشی، کار می‌کنند. زمان چرخه کوتاه به این معنی است که اینها یک انتخاب عالی برای تولید در حجم زیاد با سیم برق سنجیده هستند.
گلدان‌های شیمیائی یک حلال (معمولاً هیدروکسید سدیم) را تا دمای 1000 درجه فارنهایت گرم می‌کنند. این روش برای جدا کردن سیم‌هایی که ممکن است گره‌دار یا چروکیده شوند، مناسب است و زمانی که به دقت نظارت می‌شود، روشی کارآمد است.

انواع سیم

سیم ها بر اساس کاربرد متفاوت هستند و قالب ها و روش های برشی بر این اساس نوسان می کنند. چرخ‌های ساینده و تیغه‌های دوار بسته به نوع سیم مورد استفاده تعویض می‌شوند، اگرچه معمولاً می‌توانند اندازه‌های زیادی از همان نوع سیم را در خود جای دهند. رایج ترین انواع سیم عبارتند از:

• BNC

• کانکتورهای RF

• D-sub

• فیبر نوری

• نظامی

• تلفن

• مدولار/RJ

اقدامات احتیاطی سیم کشی شده

کیفیت یک سیم نوار تا حد زیادی با کیفیت ابزار انتخاب شده تعیین می شود. ابزارهایی با اندازه مناسب ساده ترین راه برای تهیه یک رسانای نوردهی با کیفیت بالا هستند و بسیاری از سیم ها باید با اطلاعات گیج برچسب گذاری شوند. یکی دیگر از تعیین کیفیت سیم شامل طول نوار است. دستگاه‌هایی مانند سوئیچ‌ها و پریزها دارای نوار سنج هستند و ماشین‌های خودکار مکانیزم تنظیم واضحی برای اطمینان از طول سیم و نوار دقیق خواهند داشت.

نوارهای سیمی که خیلی کوتاه هستند یک اتصال ناامن دارند که احتمالاً منجر به گرم شدن بیش از حد، قوس شدن و قطع شدن مدار می شود. برعکس، هادی هایی که بیش از حد نوردهی شده اند، خطر برق گرفتگی را به همراه دارند. خطر قابل توجهی ناشی از هادی هایی است که در فرآیند سلب آسیب دیده اند. تغییرات دمای هادی باعث ایجاد ترک در امتداد شیارها و خراش می شود. همان سطح جریان از طریق یک مقطع سیم کوچکتر منتقل می شود و منجر به گرم شدن بیش از حد می شود. در نهایت، آسیب سیم مانند عایق فرسوده (از تیغه های کسل کننده) یا فشرده شده (در اثر اندازه گیری نادرست) بر عملکرد سیم نیز تأثیر منفی می گذارد.

استانداردها

مجموعه ای از استانداردها در مورد استفاده از ابزارهای کابل کشی و عایق بندی هادی ها در زیر فهرست شده است.

SAE AS5768/1  -- دستی، ابزار عایق بندی AWG 10-30

SAE AS5768/2  -- دستی، ابزار عایق بندی AWG 16-30

SAE AS5457  -- استانداردهای هوافضا برای رقیق کننده های دستی

ASME B107.37  -- انبردست/برهنده سیم

NEMA-27500  -- مشخصات کلی کابل برق

MIL 16878  -- مشخصات کلی سیم برق عایق

منبع

globalspec.com
