ماشین بسته بندی نیمه هادیها
به روز رسانی شده در ۱۴۰۳/۴/۱۹ زمان مطالعه 10 دقیقه
اطلاعات ماشین بسته بندی نیمه هادیها
نمایش همه تولیدکنندگان ماشین بسته بندی نیمه هادیها

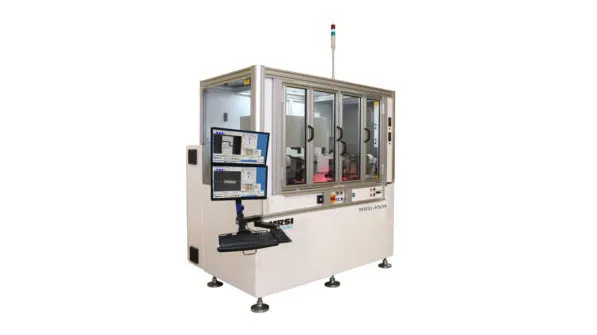

ماشین بسته بندی نیمه هادیها ماشین آلات تخصصی نیمه یا تمام اتوماتیک با دقت بالا هستند که در ساخت دستگاه های نیمه هادی استفاده می شوند. باندرهای قالب، تراشه نیمه هادی یا قالب را با استفاده از چسب چسب
، مواد یوتکتیک یا لحیم بر روی بستر، بسته بندی یا قاب سربی ثابت می کنند . معمولا تراشه یا قالب یک مربع 25 میلی متری است و در سینی های ویفر عرضه می شود. دستگاه های پیوند قالب باید تا سطح میکرون دقیق باشند.
باندرهای قالب نیمه اتوماتیک برای کاربردهای در مقیاس کوچک استفاده می شوند. نسخه های صنعتی تمام اتوماتیک برای تولید انبوه در مقیاس بزرگ هستند. همه آنها توسط کامپیوتر با سنسورهای بینایی دوربین دیجیتال کنترل می شوند و ماشین هایی با دقت بالا هستند.
سه فناوری وجود دارد که برای چسباندن تراشه یا قالب به بستر یا بسته بندی استفاده می شود.
پیوند یوتکتیک
پیوند یوتکتیک به اتصال قالب و بستر از طریق ذوب یک پیش‌فرم متشکل از مخلوط یا آلیاژ دو یا چند فلز غیرمشابه در اتصال بین قالب و بستر گفته می‌شود. با حرارت دادن بسته بالاتر از دمای یوتکتیک و قرار دادن قالب روی آن، پیوندی بین قالب و بسته ایجاد می شود.
پیوند اپوکسی
پیوند اپوکسی با چسباندن قالب به زیرلایه با استفاده از چسب اپوکسی ایجاد می شود . اپوکسی روی بسته پخش می شود و قالب روی آن قرار می گیرد. بسته بندی گرم می شود تا اپوکسی به درستی عمل کند. در این فرآیند از چسب هایی مانند پلی آمید، اپوکسی و شیشه پر شده با نقره به عنوان مواد چسباننده قالب برای نصب قالب بر روی پد قالب استفاده می شود. مزایای اتصال اپوکسی دمای پخت پایین است، می توان از آن برای طیف گسترده ای از اندازه های قالب استفاده کرد و به راحتی قابل بازسازی است.
لحیم کاری
اتصال لحیم کاری شامل جریان دادن اجزا، اعمال گرما و جریان مجدد مواد لحیم کاری است. لحیم کاری به دلیل رسانایی حرارتی بهتر مواد لحیم کاری ترجیحاً بهترین نوع پیوند قالب است. لحیم کاری استحکام مکانیکی خوب، هدایت حرارتی بالا و رسانایی الکتریکی خوب را فراهم می کند.
