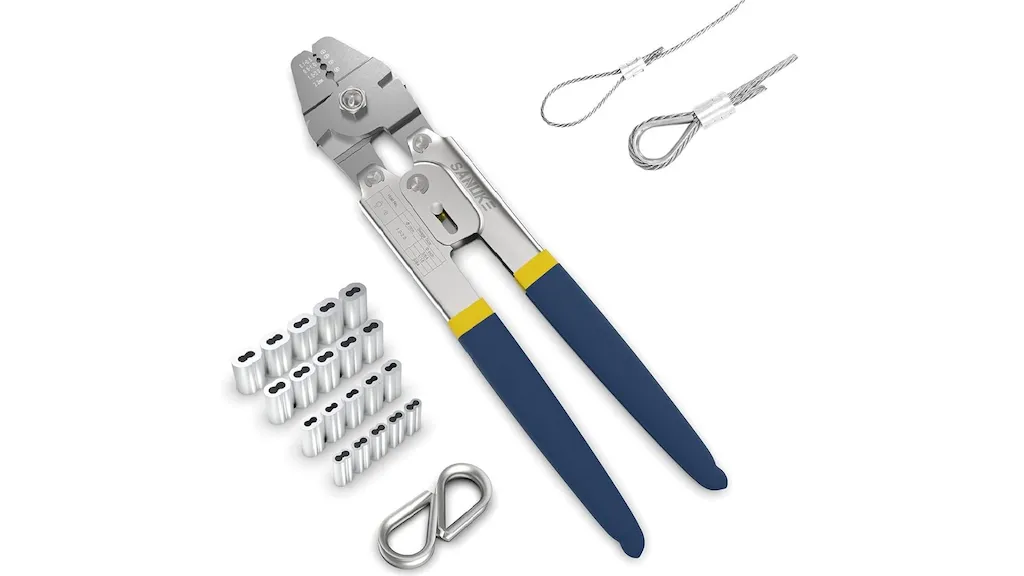

متصل کننده سیم و کابل کریمپر

اطلاعات متصل کننده سیم و کابل کریمپر

نمایش تمام سازندگان متصل کننده سیم و کابل کریمپر

ابزارهای سیم و کابل برای اتصال قطعات الکتریکی و فلزی با برش، کندن، خم شدن و تغییر شکل طراحی شده اند. گیره ها عمدتاً بر اساس قالب ابزار متفاوت هستند، که بسته به موردی که باید چین خورده شود، متفاوت است. به عنوان یک روش قابل حمل و سرد کار، چین دادن در صنایع الکتریکی و فلزسازی گسترده است. Crimping به عنوان جایگزینی با کیفیت بالا و کم هزینه برای پایانه های لحیم کاری ساخته شده است.

شلنگ های راهنمای مشخصات Engineering360 خود را دارند.

عمل

سیم پیچ کننده یک بخش اساسی از فرآیند چین دادن است، سایر قسمت ها ترمینال و سیم هستند. اندازه ترمینال تا حد زیادی جهانی است و می تواند اندازه های زیادی از سیم اندازه گیری شده را بپذیرد، که همچنین می تواند به طور گسترده ای در همان مقدار اسمی متفاوت باشد. به این ترتیب، ابزار چین و چروک وسیله ای برای فشرده سازی ترمینال به عایق سیم (برای موقعیت یابی) و برس سیم (برای هدایت) است.

کیفیت ابزار، کیفیت طراحی چین و چروک را تعیین می کند. ملاحظات متداول شامل این است که آیا حجم چین‌خوردگی مستحق یک دستگاه سیم‌کشی و فرآیند خودکار است یا اینکه برنامه با ابزار چین‌دار دستی در محل مناسب‌تر است. بسیاری از ابزارها دارای دو حفره چین دار برای چرخاندن مناسب پیچ های ترمینال خواهند بود و اگر دو هادی در سیم وجود داشته باشد، احتمالاً تعداد بیشتری نیز خواهند داشت. برخی از ابزارهای چین دار دارای چندین اندازه گیج و احتمالاً یک نوار برنده برای افزایش کاربرد کرامپر هستند. ابزارهای چین دار نیز ممکن است دارای قالب های قابل تعویض باشند. پیچ کننده های بدون قالب برای کاربردهای عمومی در نظر گرفته شده اند.

روش عملیاتی

ابزارهای چین دار دستی، نیمکتی، الکتریکی، هیدرولیک و پنوماتیکی تولید می شوند و استفاده و حجم چین دادن تا حد زیادی تعیین می کند که چه روشی قابل قبول است. مدل‌های روی میز به طور فزاینده‌ای در عملیات چین‌خوردگی خودکار رایج می‌شوند و تقاضا برای مدل‌های دستی را کاهش می‌دهند.

دستی، دستی	ابزارهای دستی قابل حمل، ارزان و موثر هستند. آنها به طور معمول دارای قالب های قابل تعویض هستند. یک گیره ضامن دار که به صورت دستی فعال می شود می تواند تا 180 پایان در ساعت تولید کند.
دستی، برقی	سیم‌کش‌های باتری‌دار، گیره‌های ثابتی را به ترمینال‌ها به شکل متحرک ارائه می‌کنند. آنها دارای سرهای متحرک مدولار هستند و می توانند بیش از 200 پایان در ساعت ارائه دهند.
نیمکت، دستی	ابزارهای چین دار مبتنی بر نیمکت نیاز به عملکرد انسانی دارند، اما پیچ های ثابت را با سرعت حدود 180 پایان در ساعت ارائه می دهند. آنها به نیروی قابل توجهی کمتری نسبت به کرامپرهای دستی و فعال دستی نیاز دارند.
نیمکت، برقی	یک موتور با سرعت ثابت این نوع پیچ‌شکن را به حرکت در می‌آورد که دارای پیچ‌های باکیفیت است، کارآمد است و می‌تواند نرخ تولید بالایی داشته باشد. این طراحی رومیزی برای حداکثر 2000 اتصال در ساعت مناسب است.
پنوماتیک، قابل نصب	ابزارهای چین دار با نیروی هوا راه حلی بدون دردسر و انعطاف پذیر برای چین دادن ارائه می دهند. این پیچ کننده ها به یک منبع هوا و شاید یک سوئیچ عملیاتی متصل هستند. دستگاه را می توان به صورت دستی یا در جای خود روی میز کار محکم کرد. آنها می توانند حدود 600 صد اتصال در ساعت ایجاد کنند.
هیدرولیک، دستی	ابزارهای پرس هیدرولیک با دست کار می کنند و سیال هیدرولیک را به داخل دستگاه پمپ می کنند تا قالب را فشرده کند. علیرغم اینکه با دست هدایت می شود، تلاش به طور قابل توجهی کمتر از سایر کرامپرهای دستی است.

نوع ترمینال

پایانه ها بسته به نوع کابلی که با آن کار می شود متفاوت است، و بنابراین ابزارهای مختلف چین و قالب های مرتبط با آنها متفاوت هستند. نه تنها قالب ها بر اساس نوع اتصال ترمینال ساخته شده، بلکه بر اساس گیج سیم نیز متفاوت است، خواه بر اساس سیم سنج آمریکایی باشد یا سیم سنج استاندارد امپریال. رایج ترین انواع ترمینال به شرح زیر است:

• BNC

• کانکتورهای RF

• D-sub

• فیبر نوری

• از جانب

• نظامی

• تلفن

• مدولار/RJ

کیفیت چین دار

هنگامی که یک ترمینال به یک سیم فشرده می شود، اتصالات میکرو ایجاد می شود که اجازه می دهد جریان از طریق اتصال عبور کند. در حالی که ممکن است به نظر برسد که چین محکم‌تر بهتر است، پایانه‌های بیش از حد سفت شده، سطح مقطع سیم را کاهش می‌دهند. سایر خطاهای چین خوردگی، مانند شل شدن شل یا نسبت اشتباه سیم به ترمینال، ممکن است منجر به نقاط داغ یا فرسودگی شود. چین و چروک های با کیفیت باید حداقل یک دهه طول بکشد.

پایانه ها دارای یکی از دو نوع بشکه باز یا بشکه بسته خواهند بود. پایانه‌های بشکه‌ای بسته بخش بزرگ‌تری از بازار پایانه‌ها را نشان می‌دهند که سبک‌های عایق، انواع اتصال سریع و شکل‌ها و خم‌های ترمینال منحصربه‌فرد را ارائه می‌دهند. سیم در یک بخش لوله ای فلزی وارد می شود و سپس ترمینال به شکلی شبیه به بیضی چین می شود. سبک‌های بشکه باز حداکثر مقاومت در برابر لرزش و خوردگی را تضمین می‌کنند و از آنجایی که سیم روی کانکتور قرار می‌گیرد، راحت‌تر خودکار می‌شوند. متداول‌ترین سبک چین‌دار ترمینال‌های بشکه‌ای باز به عنوان «فشار چین» شناخته می‌شود و ترمینال دارای دو فلنج است: یکی برای اتصال به سیم، و دیگری برای بستن روی عایق سیم که باعث کاهش فشار می‌شود. سوراخ کردن عایق تنها زمانی قابل قبول است که با ابزارهای دستی فعال شود. ابزارهای برقی به سیم رسانا آسیب می رسانند.

مقطعی از سبک های چین دار قابل قبول بشکه باز

سطح مقطع سبک های چین دار لوله بسته قابل قبول

لیست خاتمه های قابل قبول crimp

تست چین و چروک

چندین آزمایش مخرب وجود دارد که یک اپراتور می تواند از آن برای اطمینان از کیفیت چین استفاده کند.

تست خم : یک اتصال با کیفیت می‌تواند خم‌های 90 درجه را در چندین جهت بدون قرار دادن اشتباه عایق یا چین‌خوردگی سیم انجام دهد.

تست ارتفاع چین : اندازه گیری از سطح بالای چین خوردگی شکل گرفته تا سطح شعاعی پایین، معیاری برای قابلیت اطمینان مکانیکی و الکتریکی اتصال فراهم می کند. برای این آزمایش از یک کولیس یا میکرومتر چین استفاده می شود و معیار خوبی از فشرده سازی ترمینال و کنترل فرآیند را ارائه می دهد.

تست کشش : چسباندن وزنه های آویزان به سیم به مدت یک دقیقه، یا استفاده از دستگاه کشش مکانیکی، وسیله ای هستند

برنامه های کاربردی

فرآیندهای چین خوردگی کاربردهایی را ارائه می دهند که نصب لحیم کاری بسیار گران، پیچیده یا زمان بر است. به طور کلی پردازش کمتری وجود دارد و به دلیل کاهش فشار، اتصال دوام بیشتری خواهد داشت. نصب کابل های کواکسیال به استفاده گسترده از چین خوردگی و همچنین صنایع خودروسازی و الکتریکی نیاز دارد. گلوله‌ها در واقع در پوسته‌هایشان خم می‌شوند، و همچنین در شکل‌های ماهیگیری با مگس فریب می‌دهند.

استانداردها

ATSM B13 - ارزیابی اتصالات به سیم گیج 16

BS 4G 178-2 - کنترل چین و چروک برای سیم هواپیما

BS EN 60352-2 - اتصالات بدون لحیم - قسمت 2: اتصالات چین دار - الزامات عمومی، روش های آزمایش و راهنمایی های عملی

ASTM B942 - تضمین کیفیت پایانه های سیم چین دار
